МОНТАЖ
УСТАНОВКА ПЛИТЫ
в столешнице мебеля подготовить
место ( отверстие) в соответствии
с размерами приведенными на мон-
тажном чертеже,
минимальное свободное пространство,
оставляемое под газовой плитой, со-
ставляет 130 мм.
присоединить плиту к электросети в
соответствии с руководстом по обслу-
живанию плиты,
подобрать площадь сечения электро-
провода в зависимости от номинальной
мощности плиты, (данную oперацию
должен выполнить монтер-электрик с
правами).
со столешницы убрать пыль, в отвер-
стие поместить плиту, фиксировать
пружины а затем сильно прижать к
столешнице,
5
4
3
2
1

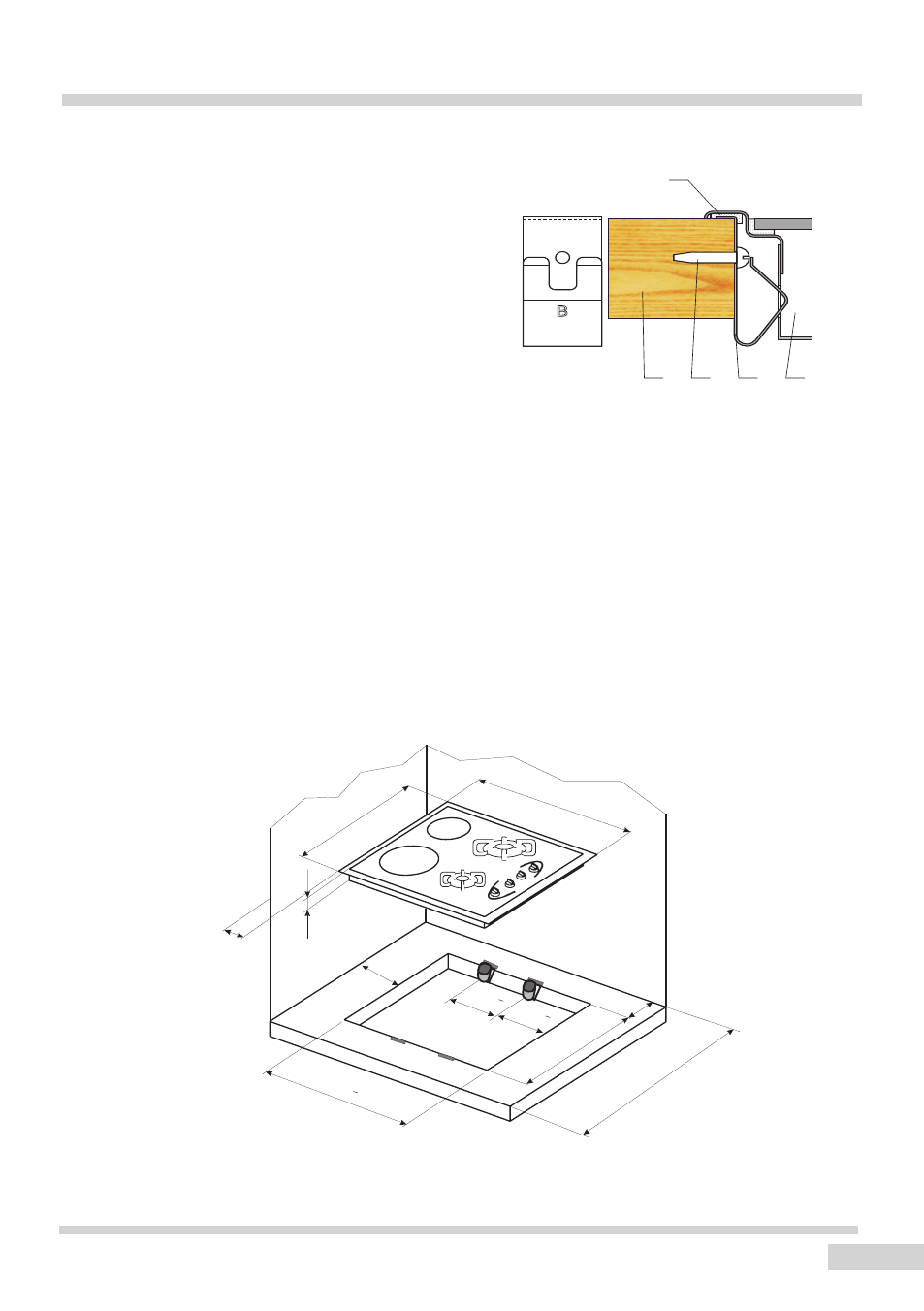

1. Столешница
2. Шуруп 4,2 x 22 - 4 шт
3. Пружины зажимные - 4 шт.
4. Kухонная плита
5. Уплотнительная подкладка плиты
Примечание! Kухонные плиты BHKI6* и
BHMI6* оборудованы присоединитель-
ным кабелем со штепсельной вилкой.
556
+2
600
575
505
48
483
+1
70
min
100
80
+5
336
+5
110
+2
