10

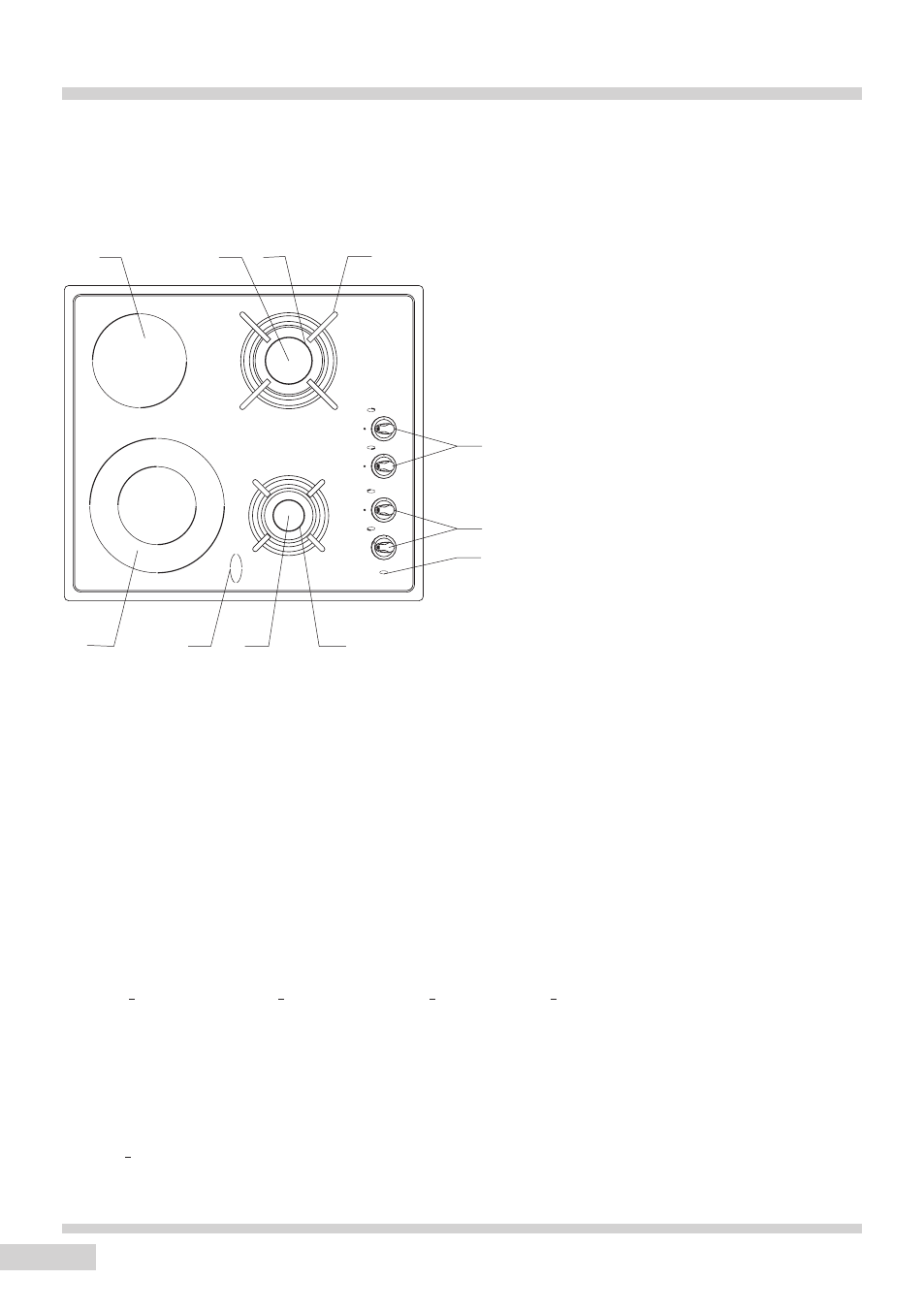

ОПИСАНИЕ ИЗДЕЛИЯ
1, 2 - поверхностные горелки
3,4 - нагревательная плитка
5 - маховики поверхностных горелoк
6 - маховик нагревательных плиток
7 - электрозажигалка
8 - защитной датчик
9 - контрольная лампочка
10 - индикатор остаточного тепла
11 - решетка для кастрюль
ТЕХНИЧЕСКИЕ ДАННЫЕ
- высота
48 мм
- глубина 505 мм
- ширина 575 мм
- масса плиты 8 кг
Плита оборудовaнa следующими горелкaми
1 - малая горелка, теплонапряжение - 1,0 кВт
2 - средняя горелка, теплонапряжение - 1,8 кВт
3 - нагревательная плитка  210\120 (двойная) - 2200\750 Вт
4 - нагревательная плитка  145 - 1200 Вт
Плита оборудовaнa трубчaтым штуцером  P 1/2”
ГАЗОВАЯ ПЛИТА ТИПОРЯДА BHMI6* 
ОБОРУДОВАНИЕ (РАСПРЕДЕЛЕНИЕ ФУНКЦИОНАЛЬНЫХ УЗЛОВ)
0
1
2 3
0
1
2 3
2
3
4
1
5
6
7
10
9
8
11
