Страница 9
9
УСТАНОВКА
2
4
5
4
3
2
1
5
4
3
2
1
15
15
6
3
5
320
560
490
min 60
min 50
466
560
416
50
490
min 60
min 50
270
50

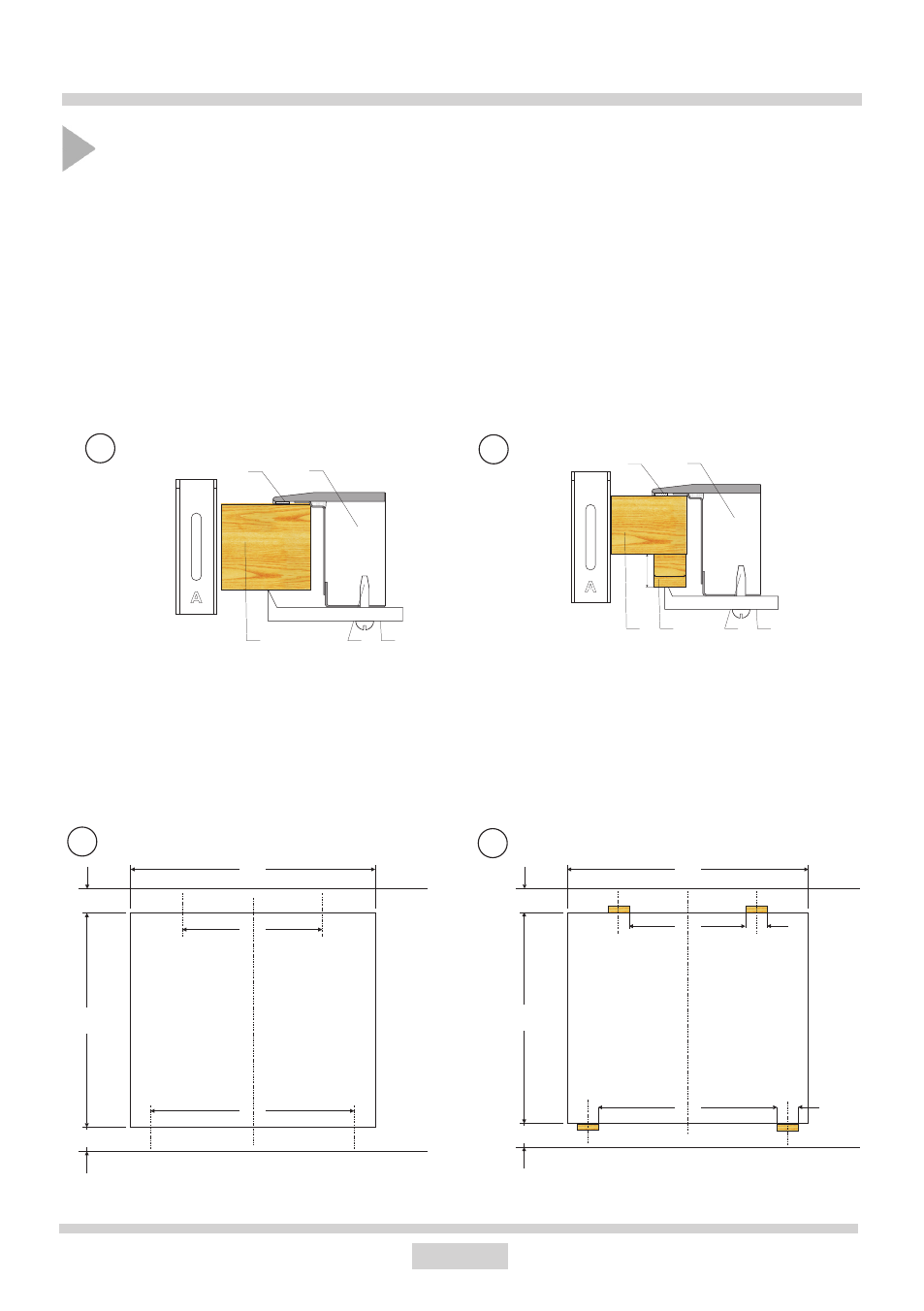

Монтаж плиты BHC6* в столешнице мебели
•
В случае наличия столешницы толщиной 38 мм, для встраивания плиты надо ис-
пользовать 4 ручки «А». Способ монтажа показан на рис. 2 и 3. При наличии сто-
лешницы толщиной 28 мм, кроме ручек «А» следует дополнительно использовать 4
деревянные колодки размером 15/15/50 мм. Способ монтажа показан на рис. 4 и 5.
•
Проверить, чтобы прокладка плотно прилегала к плите.
•
Легко прикрутить ручки под плитой.
•
Очистить столешницу, вложить плиту в отверстие и прижать к столешнице.
•
Установить ручки перпендикулярно к краю плиты и докрутить до упора.
1. столешница
2. винт
3. крепежная ручка
4. нагревательная плита
5. прокладка плиты
1. столешница
2. винт
3. крепежная ручка
4. нагревательная плита
5. прокладка плиты
6. деревянная колодка
