INSTALAREA

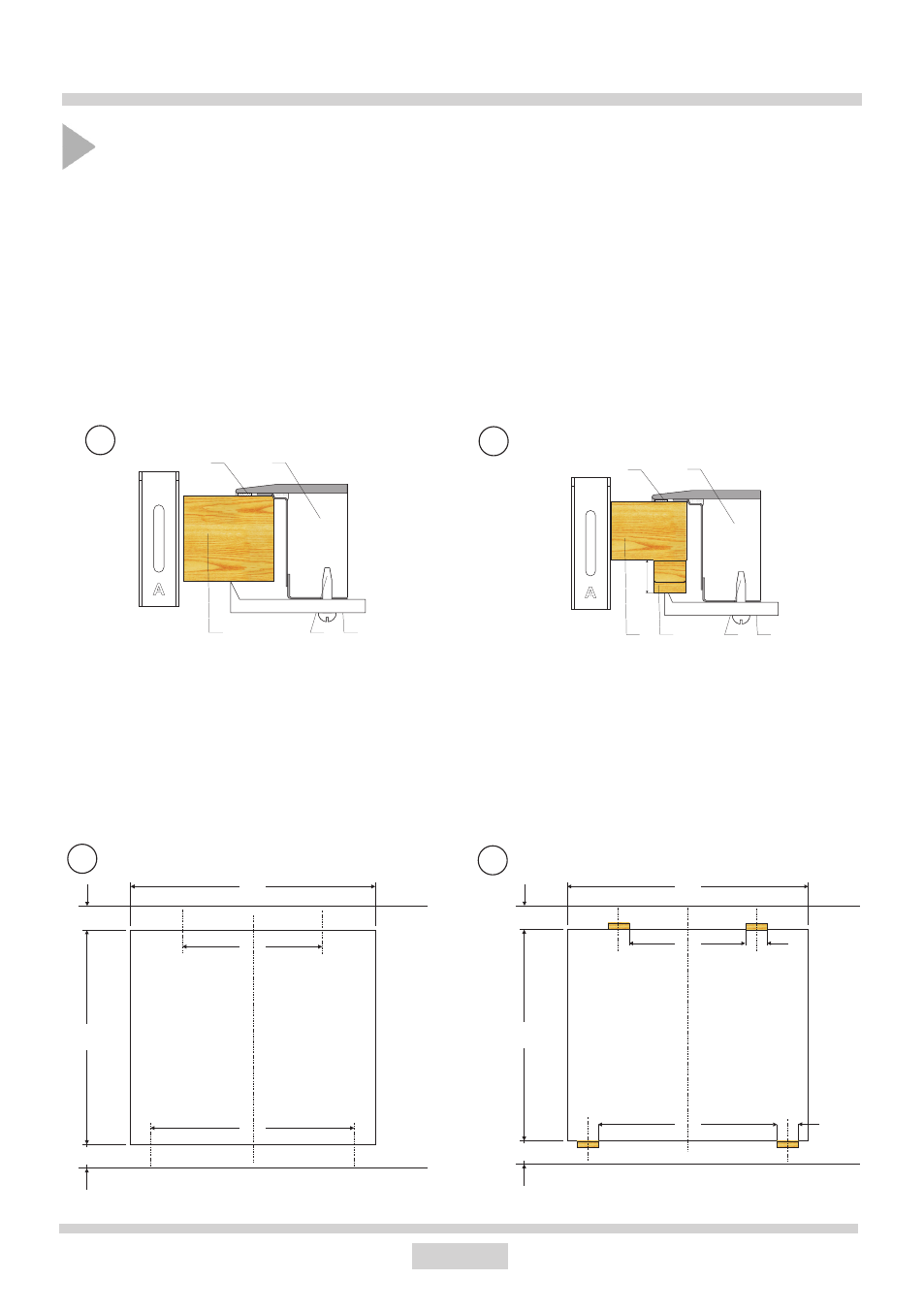

Montajul plăcii BHC6* în blatul mobilierului:
• În cazul blatului cu o grosime de 38 mm pentru prinderea plăcii trebuiesc folosite 4 mânere
“A”. Modul de montare este arătat în fig. 2 şi 3. În cazul blatului cu o grosime de 28 mm
în afară de mânerele “A” suplimentar trebuie folosite 4 blocuri din lemn cu dimensiunile
de 15x15x50 mm. Modul de montare este arătat în fig. 4 şi 5.
• Verificaţi dacă garnitura aderă perfect la placă.
• Înşurubaţi delicat mânerul din partea inferioară a blatului.
• Curăţaţi blatul, introduceţi placa în orificiu şi apăsaţi blatul.
• Fixaţi mânerele perpendicular pe marginea plăcii şi înşurubaţi-le la maxim.
1. blatul mobilierului
2. şurub cu cap crestat
3. mâner de fixare
4. placa de încălzire
5. garnitura plăcii
1. blatul mobilierului
2. şurub cu cap crestat
3. mâner de fixare
4. placa de încălzire
5. garnitura plăcii
6. bloc din lemn
2
4
5
4
3
2
1
5
4
3
2
1
15
15
6
3
5
320
560
490
min 60
min 50
466
560
416
50
490
min 60
min 50
270
50
