МОНТАЖ
6. Отщелкнуть крышку фильтра и вынуть алюминиевый фильтр из корпуса вытяжки
(рис. 1 поз. A).
7. Не устанавливая крышку фильтра, открутить 4 винта (типа Torx), скрепляющие
боковые держатели с корпусом вытяжки.
8. Закрепить боковые держатели корпуса при помощи 4 винтов (рис. 3 поз. E) на
любой высоте.

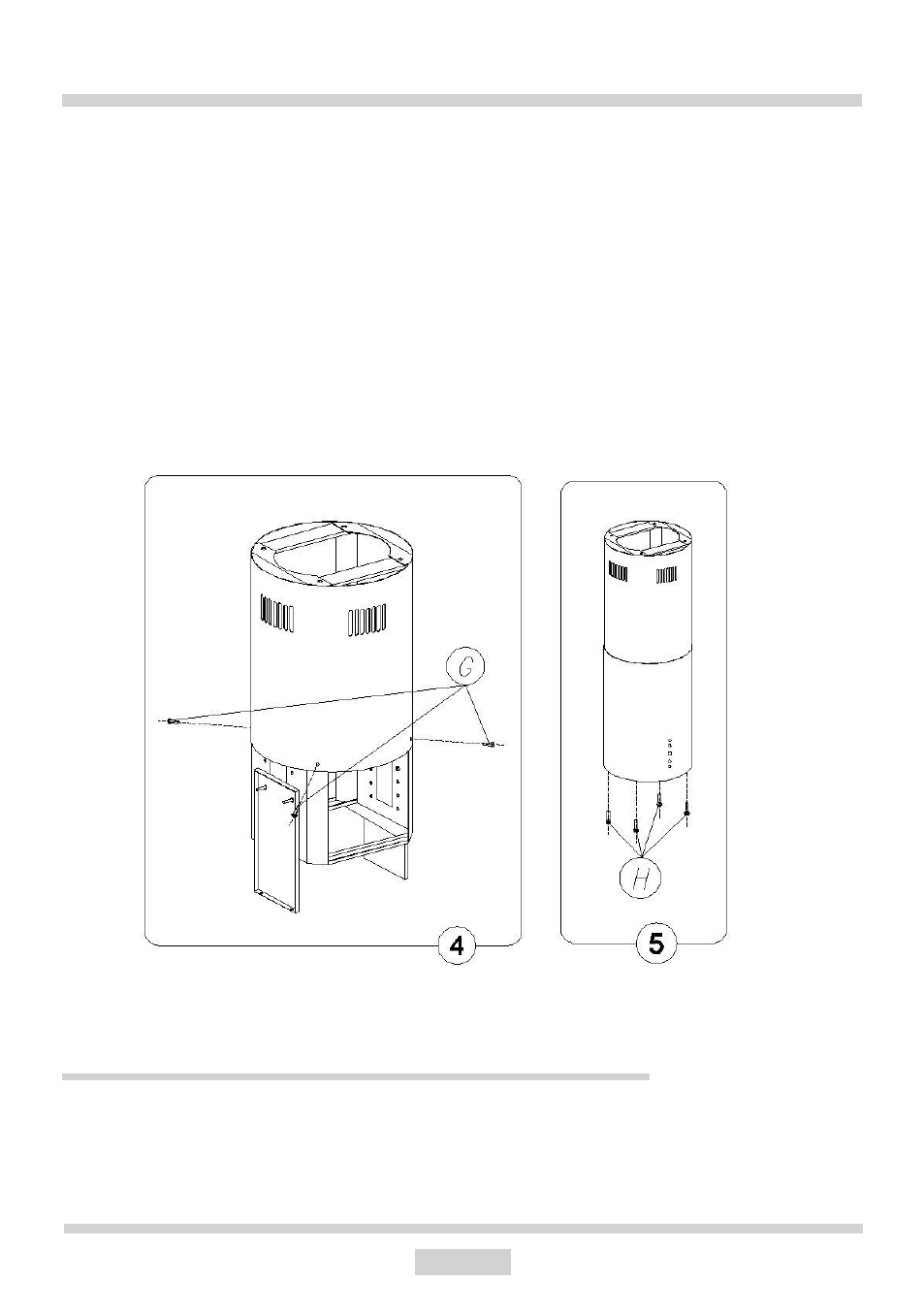

9. Надеть корпус вытяжки на нижний экран и соединить обе части винтами типа Torx
(рис. 5 поз. H).
10. После выполнения описанных действий продеть пучок проводов панели
управления в выполненные отверстия на корпусе и затянуть болты в заклепочных
гайках, зажимая и фиксируя панель управления. Правильное положение пучка
проводов панели управления определяют по точке LED-дисплея, которая
расположена в его правом нижнем углу. После закрепления пучка проводов панели
управления необходимо соединить провода галогенового освещения, свисающие с
крепежного основания, с проводами, выходящими из крышки фильтра, совместив их
при помощи электрического разъема.
11. Установить алюминиевый жироулавливающий фильтр и закрыть крышку на
защелки
Подсоединение к электрической сети и проверка работы
Как только подсоединение к электросети будет закончено (в соответствии с ранее
упомянутыми требованиями), убедитесь, что освещение вытяжки и электромотор
работают должным образом.
Розетка должна находиться в непосредственной близости от установленной кухонной
вытяжки, чтобы в случае необходимости можно было немедленно отключить ее от
питающей сети.
