Монтаж кухонной вытяжки
1. Снять крепежное основание (рис. 1 поз. C): открутить четыре болта M4 и снять его
с верхнего экрана (рис.4).
2. Приложить крепежное основание к выбранному месту на потолке и отметить
расположение отверстий для крепления (можно также воспользоваться трафаретом
– как описано выше).
3. Просверлить отверстия и прикрутить крепежное основание к потолку.
4. Подсоединить вытяжку к вентиляционному каналу (только для работы вытяжки на
отвод) и подключить к сети электрического питания.
5. Точно совместить отверстия для винтов (рис. 4 поз. G), надеть экран на крепежное
основание и вкрутить (п.1) четыре болта M4. Надевая экран, необходимо следить,
чтобы свисающие провода галогеновых ламп и пучки проводов панели управления
находились внутри экрана.
Для установки кухонной вытяжки необходимо выполнить следующее:
1. Отметить на потолке точку, соответствующую центру кухонной плиты,
2. Изготовить из бумаги трафарет, разметить на нем расположение отверстий
для крепления и приложить его к отметке на потолке с учетом планировки кухни,
разметить на потолке отверстия для крепления.

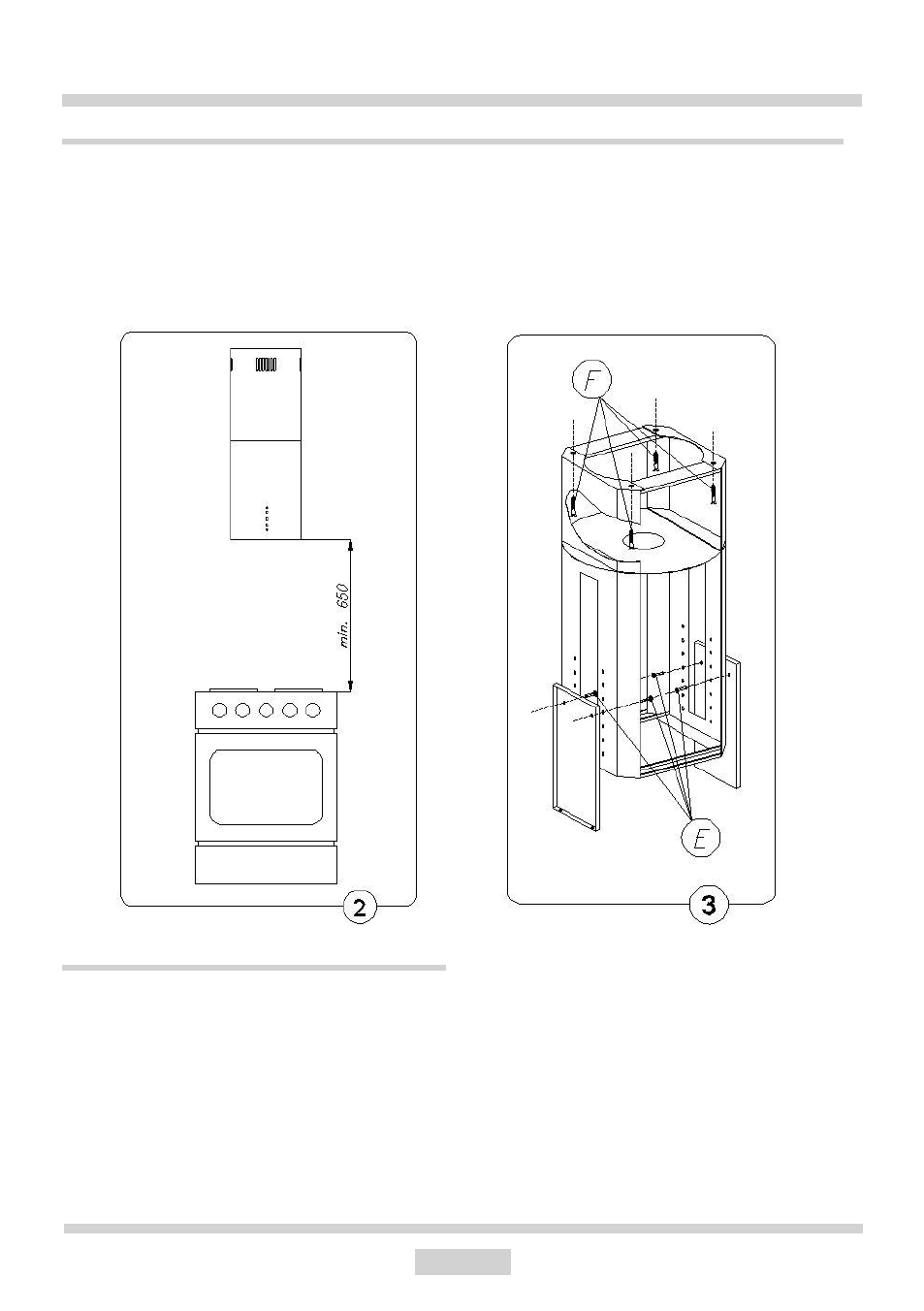

3. По отметкам просверлить в потолке отверстия, используя сверло,
соответствующее по диаметру выбранным монтажным дюбелям / шкантам (рис. 3
поз. F). В просверленные отверстия вставить шканты, а затем прикрутить к потолку
держатель вытяжки.
