Инструкция по эксплуатации Hansa P60 C IH
Страница 7

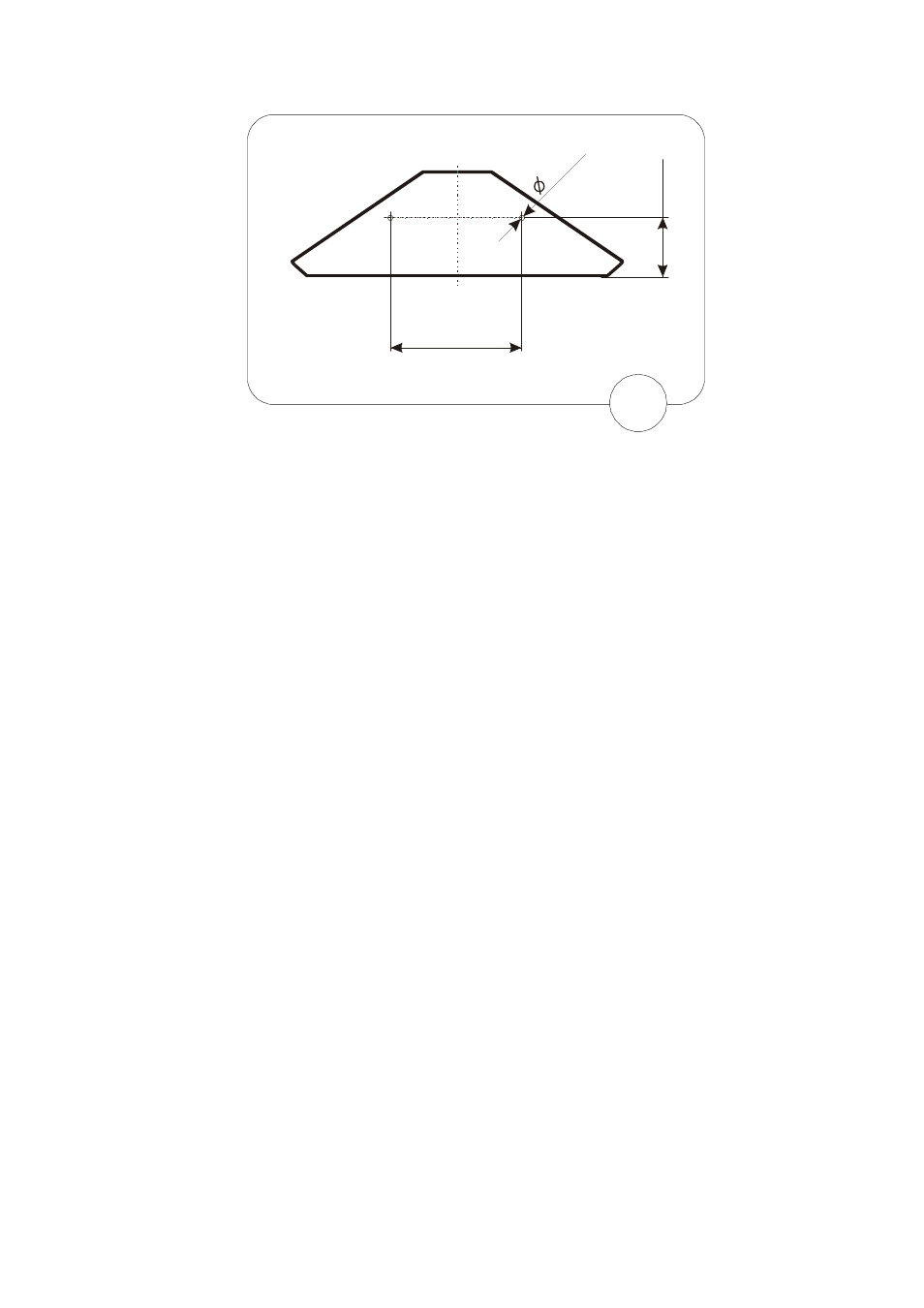

7
240
8
1
0
0
3
2. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ И ПРОВЕРКА
РАБОТЫ
После подключения к источнику питания (в соответствии с предыдущими
указаниями) следует проверить исправность работы освещения и двигателя.
3. УСТАНОВКА РЕЖИМА РАБОТЫ
3.1 УСТАНОВКА РЕЖИМА РАБОТЫ «ВЫТЯЖКА»
В этом режиме воздух выводится наружу по специальному воздуховоду, который
приобретается дополнительно. При этом режиме работы не следует использовать
угольный фильтр. Вытяжка должна быть подключена к отверстию, выводящему
воздух наружу при помощи эластичного трубопровода (
Ø
100 мм
или 100x100 мм
).
При монтаже вытяжки для этого режима следует действовать
следующим образом:
1.
Закрепить вытяжку на стене (рис.3) при помощи шурупов. Чтобы упростить
обозначение отверстий корпуса на стене, можно воспользоваться изготовленным
бумажным шаблоном.
2.
Присоединить вытяжку к вентиляционному воздуховоду при помощи
предварительно приобретенной трубы вывода воздуха (размер Ø 100 мм или
100x100 мм). Другой конец трубы соединить с пластиковой муфтой. После
монтажа вставить вилку вытяжки в источник питания.
3.
Над вентиляционным воздуховодом установить направляющую воздуха,
которую следует соединить при помощи 2-х маленьких винтов с верхней
трубой (возле выходных отверстий). Если вентиляционное отверстие
расположено за пределами обеих труб, направляющую, после установки на
распорный штырь, надо согнуть под углом 90
0
и прижать к стене для
обеспечения возможности выхода воздуха.
4.
Закрепить нижнюю трубу в пластиковом рукаве корпуса вытяжки при помощи
2-х маленьких винтов.
