6
МОНТАЖ ВЫТЯЖКИ НАД ЭЛЕКТРОПЛИТОЙ
5. МОНТАЖ
Кухонная вытяжка может работать в двух режимах. Как вытяжка (с подключением к
вентиляционному воздуховоду) или как поглотитель (с применением угольного
фильтра).
1. МОНТАЖ КОРПУСА ВЫТЯЖКИ
a)
Снять алюминиевый жировой фильтр, находящийся под корпусом вытяжки;
b)
Приставить корпус вытяжки к стене по вертикальной линии, обозначающей
середину плиты, учитывая, что расстояние между отверстиями корпуса и
рабочей поверхностью газовой плиты должно составлять минимум 800 мм, а
рабочей поверхностью электрической плиты - минимум 750 мм.
c)
Отметить отверстия на стене. Чтобы упростить расположение отверстий на
стене, предварительно можно сделать бумажный шаблон.
d)
Просверлить отверстия в стене с использованием сверла Ø 8 мм (рис.3) и
навесить корпус вытяжки.
Рекомендуется, чтобы монтаж выполнял специалист.
ВНИМАНИЕ!!!

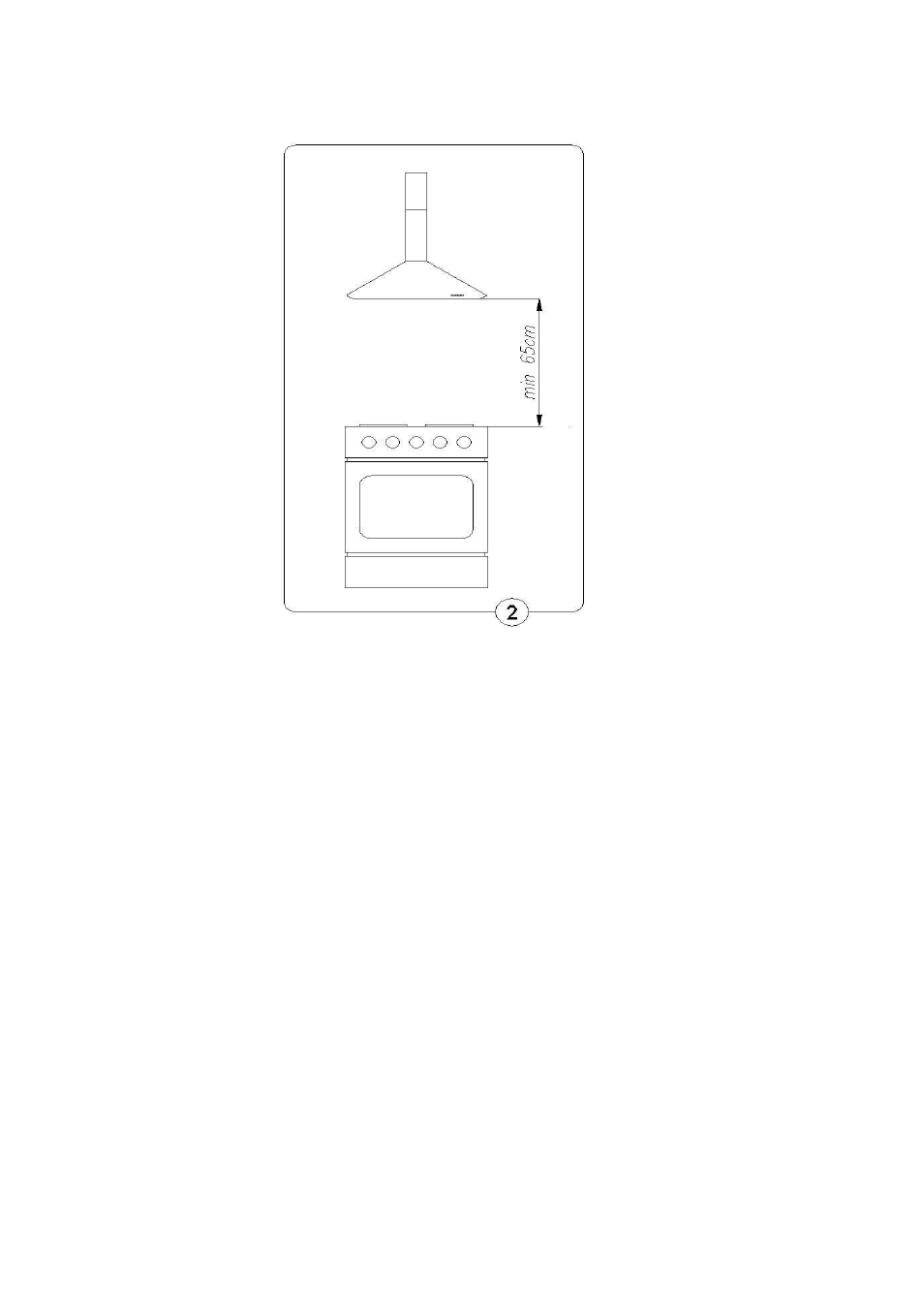

Перед монтажом тщательно проверить расстояние между плитой и вытяжкой.
