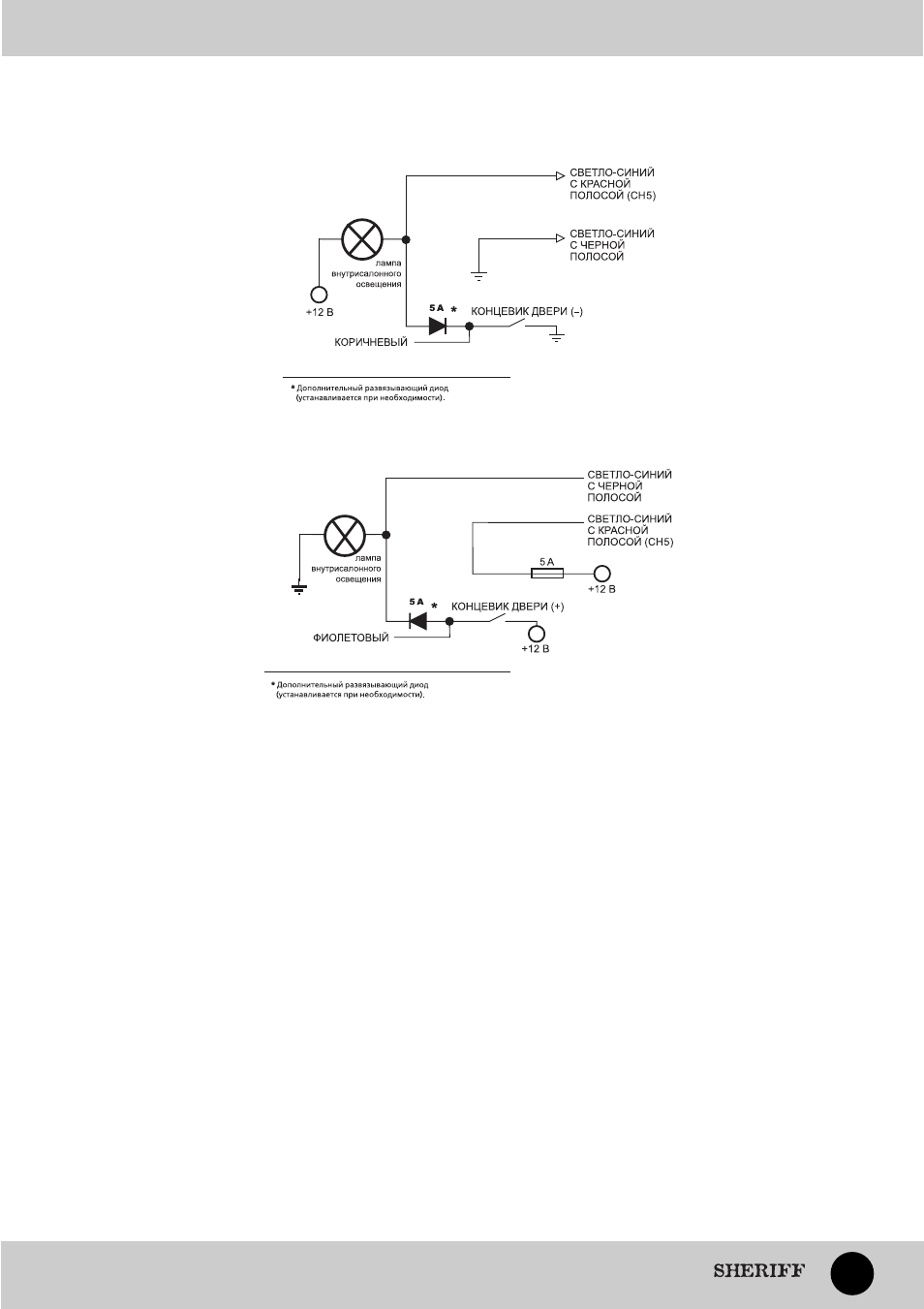

Дополнительные полезные схемы управления внутрисалонным освещением
Внутрисалонное освещение с отрицательной полярностью
Внутрисалонное освещение с положительной полярностью
Выбор режимов работы световой индикации системы
В случае затруднений при прямом подключении провода управления светом системы (классический
вариант) к штатным осветительным приборам автомобиля (лампам габаритов или поворотных огней)
или в целях экономии времени установки системы, световую индикацию режимов работы системы
можно обеспечить путем непосредственного управления штатным электронным модулем аварийных
сигналов автомобиля импульсного типа. Во многих современных автомобилях, включение/выключе
ние аварийной световой сигнализации осуществляется не фиксируемым одномоментным кнопочным
выключателем. Первое короткое нажатие — включает аварийные сигналы, второе короткое нажатие
— выключает аварийные сигналы. Используйте импульсное управление системы ZX 950 штатным
световым модулем автомобиля. Для этого:
•
Определите период миганий аварийного освещения автомобиля (приблизительно) при помощи
секундомера или наручных часов, например, за десять циклов.
•
Запрограммируйте функцию F33 в режим импульсного управления, выбрав наиболее близкое
значение периода F33.2 или F33.3 или F33.4 к рассчитанному периоду работы штатного аварийного
освещения.
•
Определите полярность управления штатной системой аварийной сигнализации от кнопки
включения/выключения.
•
Если включение/выключение световой аварийной сигнализации происходит при подаче корот
ких импульсов +12 В на модуль аварийного освещения, соедините белый провод системы (выход на
57
