Инструкция по эксплуатации Sheriff ZX-950
Страница 54
3 контактный разъем управления ЦЗ в салоне автомобиля N9
1 — «Unlock»(–) (белый провод с черной полосой). Разблокирование замков дверей (кратковре
менное соединение провода с «массой»). Система ZX 950 позволяет реализовать функцию централь
ного замка, управляемого из салона автомобиля при помощи дополнительного трехпозиционного пе
реключателя. Установив внутри салонный переключатель, Вы можете в любое время блокировать или
разблокировать замки дверей автомобиля для обеспечения Вашей безопасности. Дополнительный
переключатель центрального замка в комплект системы не входит и приобретается отдельно.
2 — «масса».
3 — «Lock»(–) (желтый провод с черной полосой). Блокирование замков дверей (кратковременное
соединение провода с «массой»).
Используйте трехпозиционный переключатель с двумя подпружиненными состояниями для реа
лизации функции центрального замка в салоне автомобиля.
Стандартные конфигурации запирания/отпирания дверей автомобиля
Трехпроводная цепь отпирания/запирания дверей отрицательной полярности
(большинство автомобилей японского производства)
При установке системы в таких автомобилях темно зеленый и темно синий провода запирания/от
пирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к «массе» (метал
лической детали кузова автомобиля).
Желтый провод — импульсный выход запирания отрицательной полярности, и он должен быть
подключен к проводу управления штатным реле запирания отрицательной полярности.
Белый провод — это импульсный выход отпирания отрицательной полярности, и он должен быть
подключен к проводу управления штатным реле отпирания отрицательной полярности.

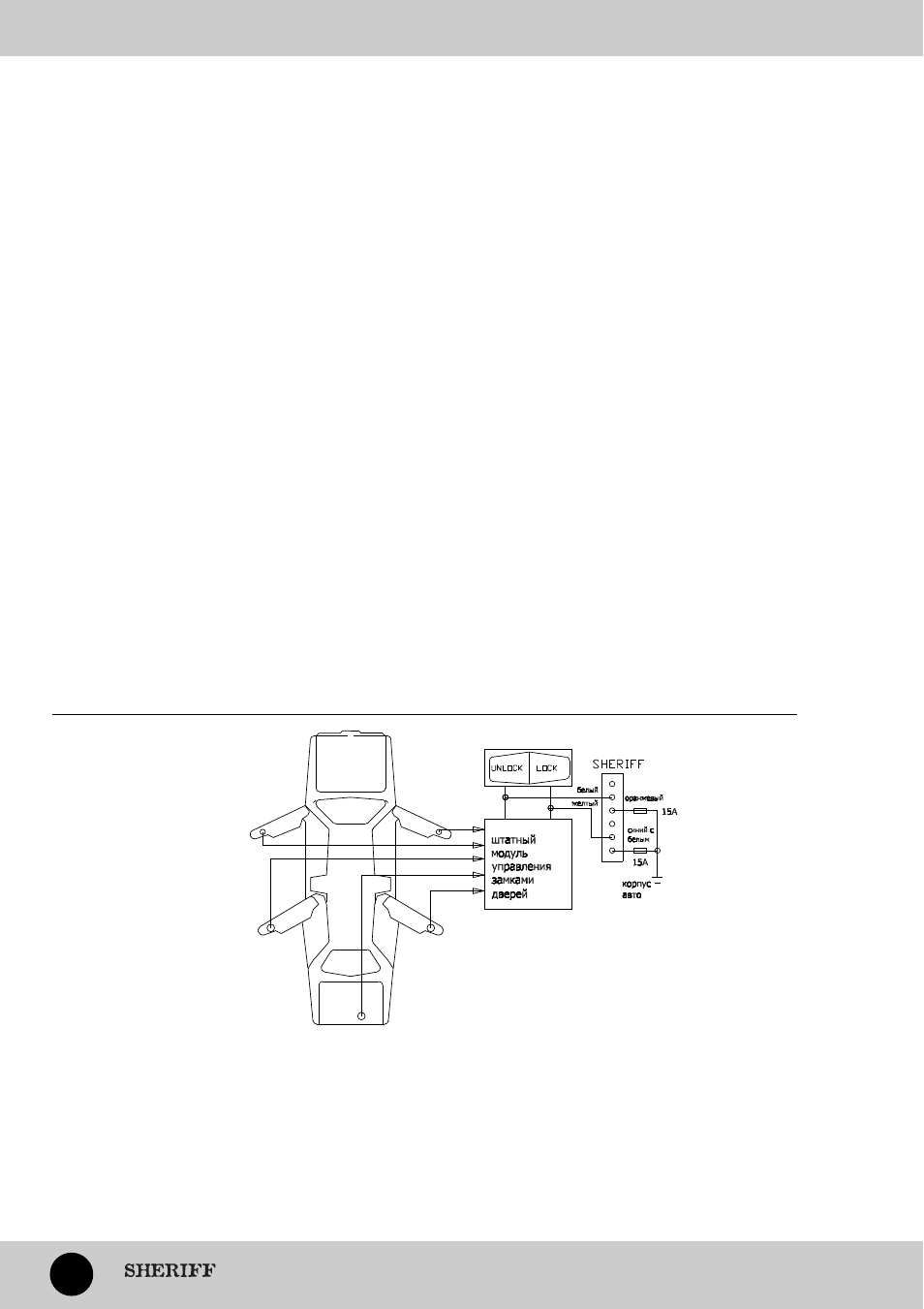

Схема управления каналом центрального замка с отрицательным триггером приведена ниже:
Трехпроводная цепь отпирания/запирания дверей положительной полярности
(большинство легковых автомобилей «Дженерал Моторс»)
При установке системы в таких автомобилях темно зеленый и темно синий провода запирания/от
пирания дверей автомобиля не используются.
Оранжевый провод и синий провод с белой полосой должны быть подключены к источнику
питания +12 В.
