Инструкция по эксплуатации Yamaha YST-SW515
Страница 7
7
[2] Подключение к разъемам усилителя, предназначенным для динамиков
Данное подключение используется при отсутствии на усилителе линейного выхода.
Если Ваш усилитель оборудован двумя наборами разъемов для фронтальной акустики и оба разъема
могут выдавать сигнал одновременно.
§ Соедините один набор фронтальных выходных разъемов на усилителе с входом INPUT1 на сабвуфере, а
второй набор фронтальных выходных разъемов на усилителе с фронтальными громкоговорителями.
§ Установите усилитель на одновременную подачу сигнала к обоим разъемам.
§ Если Ваш усилитель оборудован только одним набором фронтальных выходных разъемов, то обратитесь к
следующей странице.

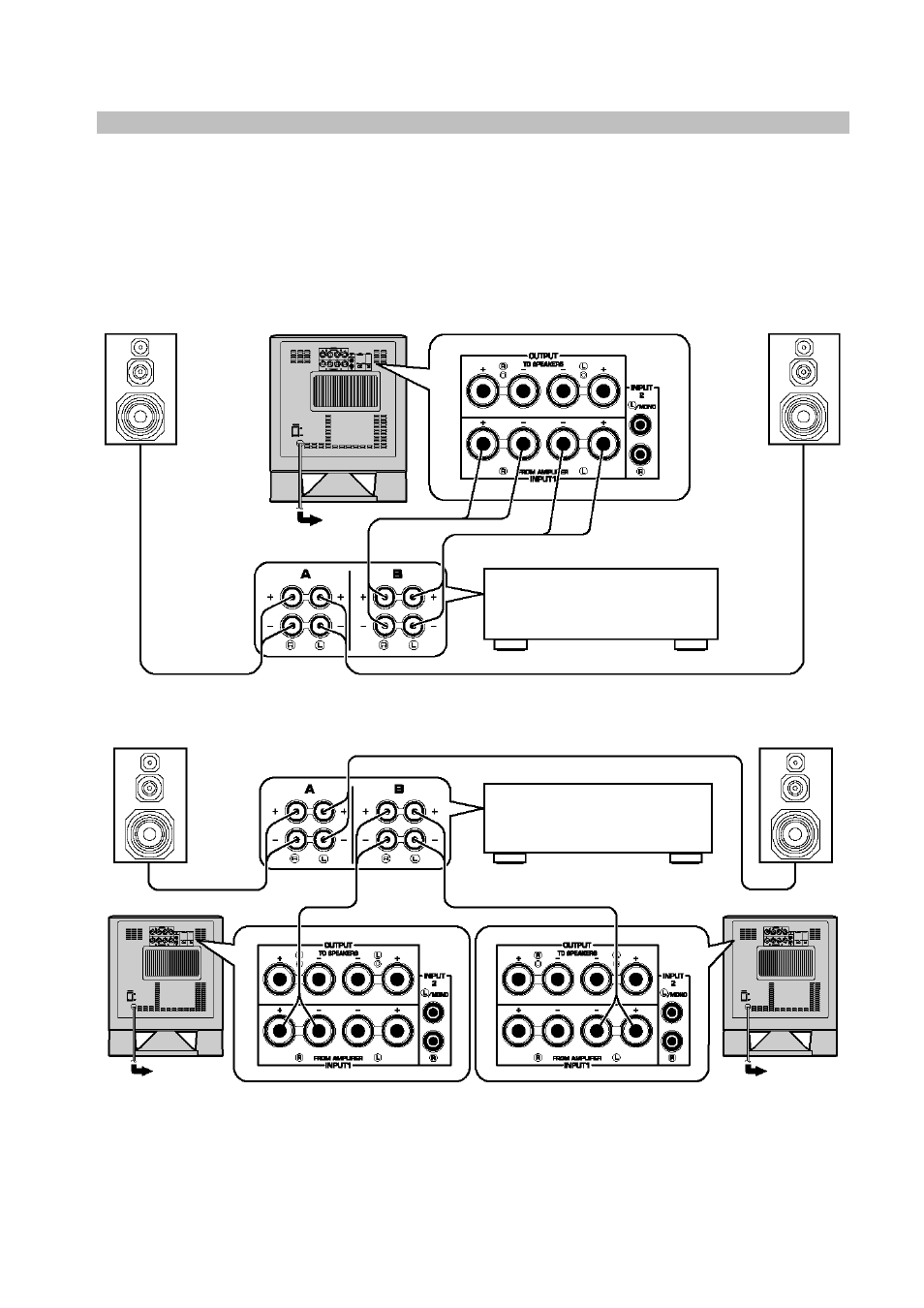

Используется один сабвуфер (с акустическими кабелями):
Используются два сабвуфера (с акустическими кабелями):
к сети
к сети
к сети
усилитель
усилитель
сабвуфер
сабвуфер
сабвуфер
левый
фронт
правый
фронт
левый
фронт
правый
фронт
Акустические
выходы
