12

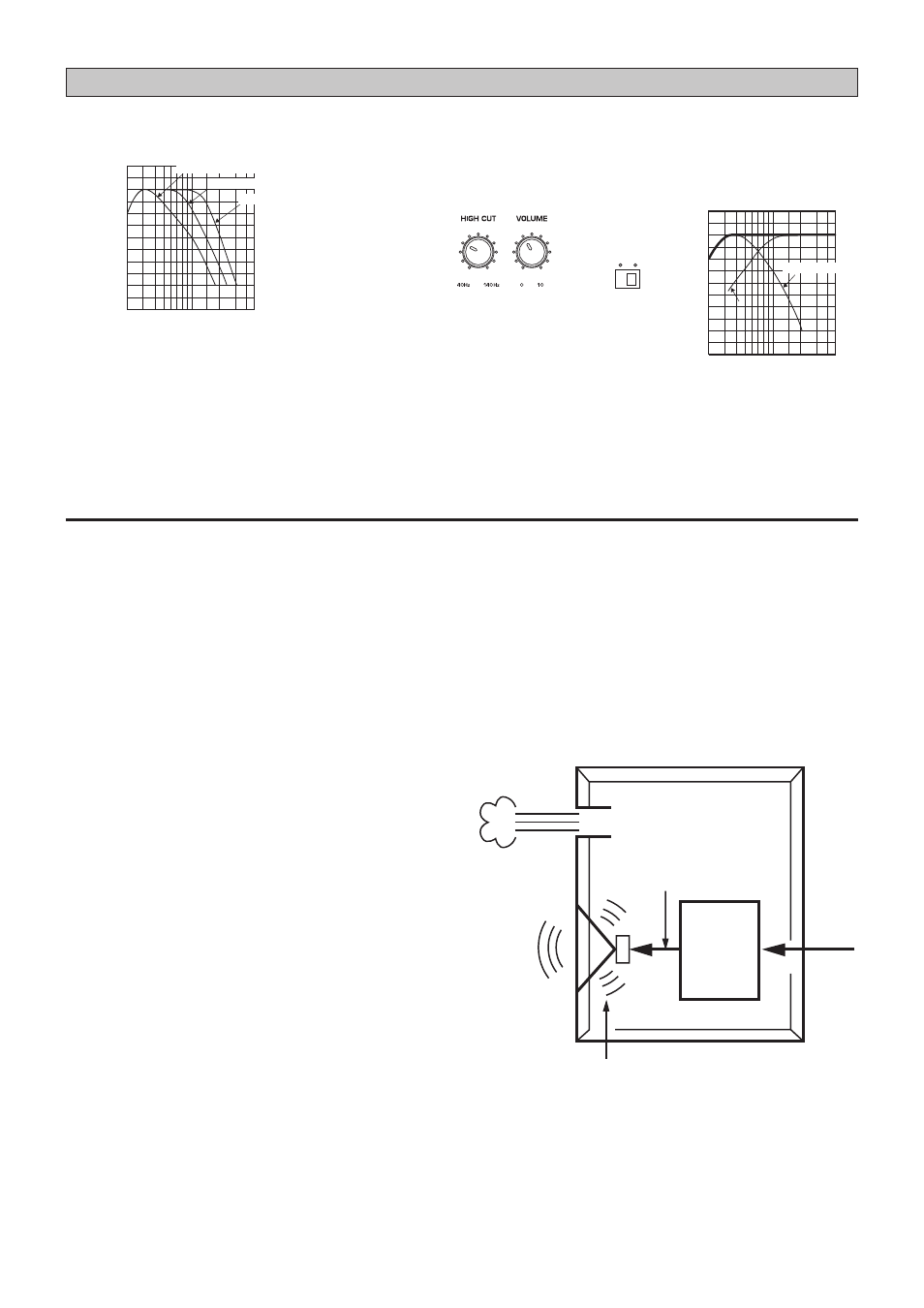

Частотные характеристики
Частотные характеристики сабвуфера
Ниже приведены оптимальные настройки каждого орга-
на управления и частотная характеристика сабвуфера в
сочетании с типовыми основными громкоговорителями.
Пример: сабвуфер в сочетании с 2-полос-
ными акустическими системами, с
диффузорами 10 или 13 см
PHASE – установлено положение REV
Усовершенствованная активная сервотетехнология
(Advanced YAMAHA Active Servo Technology)
Новая активная сервотехнология – Advanced YAMAHA
Active Servo Technology – основана на применении схемы
усовершенствованного преобразования отрицательного
импеданса (ANIC), позволяющей стандартному преобра-
зователю отрицательного импеданса динамически изме-
нять параметры для получения оптимального значения,
соответствующего изменяющемуся сопротивлению
громкоговорителя. С помощью данной схемы технология
Advanced YAMAHA Active Servo Technology может обеспе-
чить более стабильные характеристики и улучшить по-
казатель звукового давления по сравнению с технологи-
ей Active Servo Technology, результатом чего является бо-
лее естественное и динамичное воспроизведение низ-
ких частот.
Низкочастотный
сигнал высокой
амплитуды
Корпус
Порт
Низкочастотный
громкоговоритель
(резонатор Гельмгольца)
Усилитель
с активной
серво-
обработкой
Сигналы
Сигналы низкой амплитуды
Привод сотрицательным
импедансом
Теория активной сервотехнологии (Active Servo
Technology) базируется на двух основных принципах –
резонаторе Гельмгольца и усилителе с приводом и отри-
цательным импедансом. Акустические системы, реали-
зующие эти принципы, воспроизводят низкие частоты
посредством «воздушного низкочастотника» - порта или
отверстия в корпусе громкоговорителя. Это отверстие
используется вместо низкочастотной головки в типовых
разрабатываемых акустических системах, где оно вы-
полняет те же функции. Так, волны низкой амплитуды
внутри корпуса громкоговорителя могут, согласно резо-
нансной теории Гельмгольца, излучаться из этого отвер-
стия как волны большой амплитуды в том случае, если
конструкция такова, что размер отверстия и объем акус-
тической системы находятся в определенной пропорции.
Кроме того, чтобы выполнить это условие, амплитуды
колебаний внутри корпуса должны быть определенной и
достаточной мощности, поскольку они должны преодо-
леть сопротивление, оказываемое воздухом, находя-
щимся внутри.
Таким образом, эта проблема решается путем использо-
вания конструкции, в которой усилитель вырабатывает
определенные сигналы. Если бы сопротивление звуко-
вой катушки можно было уменьшить до “0”, то переме-
щение диффузора динамика стало бы линейным по от-
ношению к амплитуде сигнала. Для этого используется
специальный усилитель с сервоприводом и отрицатель-
ным импедансом, позволяющий компенсировать выход-
ной импеданс усилителя. Используя задающую схему с
отрицательным импедансом, усилитель способен созда-
вать строго определенные, хорошо демпфированные
сигналы низкой амплитуды и частоты. Именно эти волны
затем излучаются из отверстия громкоговорителя как
высокоамплитудный звук. Поэтому такая система, ис-
пользующая оконечный усилитель с приводом и отрица-
тельным импедансом и корпус акустической системы с
резонатором Гельмгольца может воспроизводить широ-
кий диапазон частот звука с поразительным качеством
и минимальными искажениями.
Особенности, описанные выше и объединенные вместе,
составляют основу структуры активной сервотехнологии.
20 50 100 200 500Hz
40
50
60
70
80
90
dB HIGH CUT 40 Hz
HIGH CUT 90 Hz
HIGH CUT 140 Hz
20 50 100 200 500Hz
40
50
60
70
80
90
dB
YST-SW515
Характеристика
основных громко-
говорителей
PHASE
REV NORM
