12
Ru
ПОДКЛЮЧЕНИЯ
Комнатные антенны для приема вещания в диапазоне FM и AM входят в комплект поставки этого
аппарата. В целом эти антенны обеспечивают прием сигнала достаточной силы. Подключите каждую из
антенн к соответствующему разъему.
При плохом качестве приема установите наружную антенну. Для получения более подробной информации о внешних
антеннах обратитесь к ближайшему авторизированному дилеру Yamaha или в сервисный центр.
■ Сборка поставляемой рамочной АМ-
антенны
■ Подключение провода рамочной АМ-
антенны
После завершения всех остальных подключений
вставьте кабель питания в розетку сети
переменного тока.

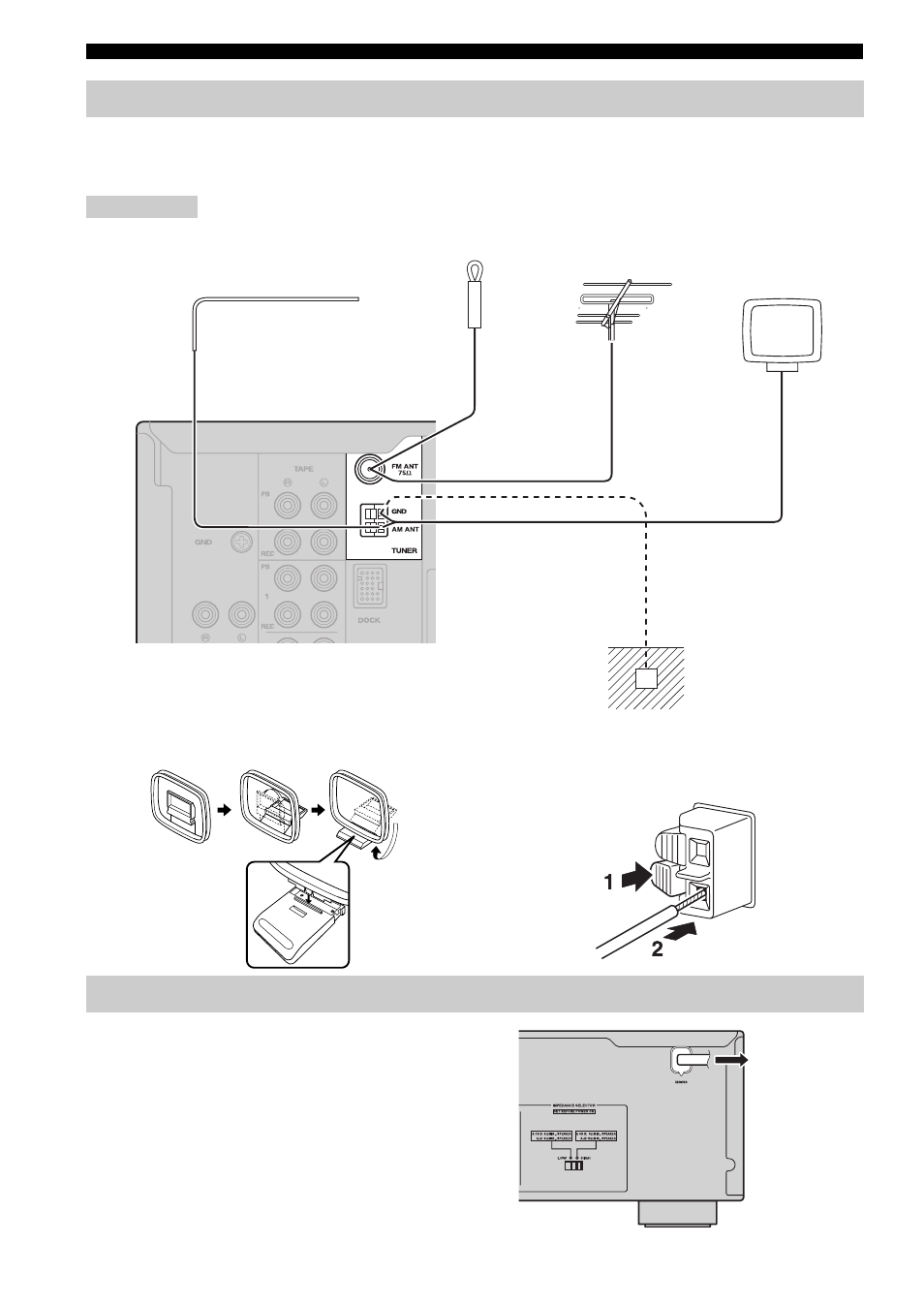

Подключение антенн диапазона FM и AM
Примечание
Комнатная
FM-антенна
(входит в
комплект
поставки)
Наружная АМ-антенна
Используйте провод с
виниловым покрытием
длиной 5—10 м,
проложенный на улицу
через окно.
Наружная FM-антенна
Заземление (разъем GND)
Для обеспечения максимальной безопасности и уменьшения помех, подключите
разъем GND антенны к хорошему заземлению. Хорошим заземлением может
служить металлический штырь, введенный в сырую землю.
• Рамочная АМ-антенна
должна всегда оставаться
подключенной, даже при
подключении к аппарату
наружной АМ-антенны.
• Рамочная АМ-антенна
должна быть установлена
на достаточном
расстоянии от аппарата.
Рамочная АМ-
антенна (входит
в комплект
поставки)
Подключение кабеля питания
К розетке сети
переменного
тока с
использованием
кабеля питания
