Yamaha R-S300 - Инструкция (Страница 13)

11
Ru
ПОДКЛЮЧЕНИЯ
ПО
ДГ
О
Т
ОВК
А
Р
усс
кий
■ Переключатель IMPEDANCE
SELECTOR
Не изменяйте положение переключателя
IMPEDANCE SELECTOR при включенном
питании аппарата, поскольку это может привести
к его повреждению.
Если включить аппарат не удается, переключатель
IMPEDANCE SELECTOR может не полностью
находиться в одном из положений. Если это так,
отсоедините кабель питания и до конца поверните
переключатель в одно из положений.
Выберите положение переключателя (LOW или
HIGH) в зависимости от сопротивления
динамиков системы.

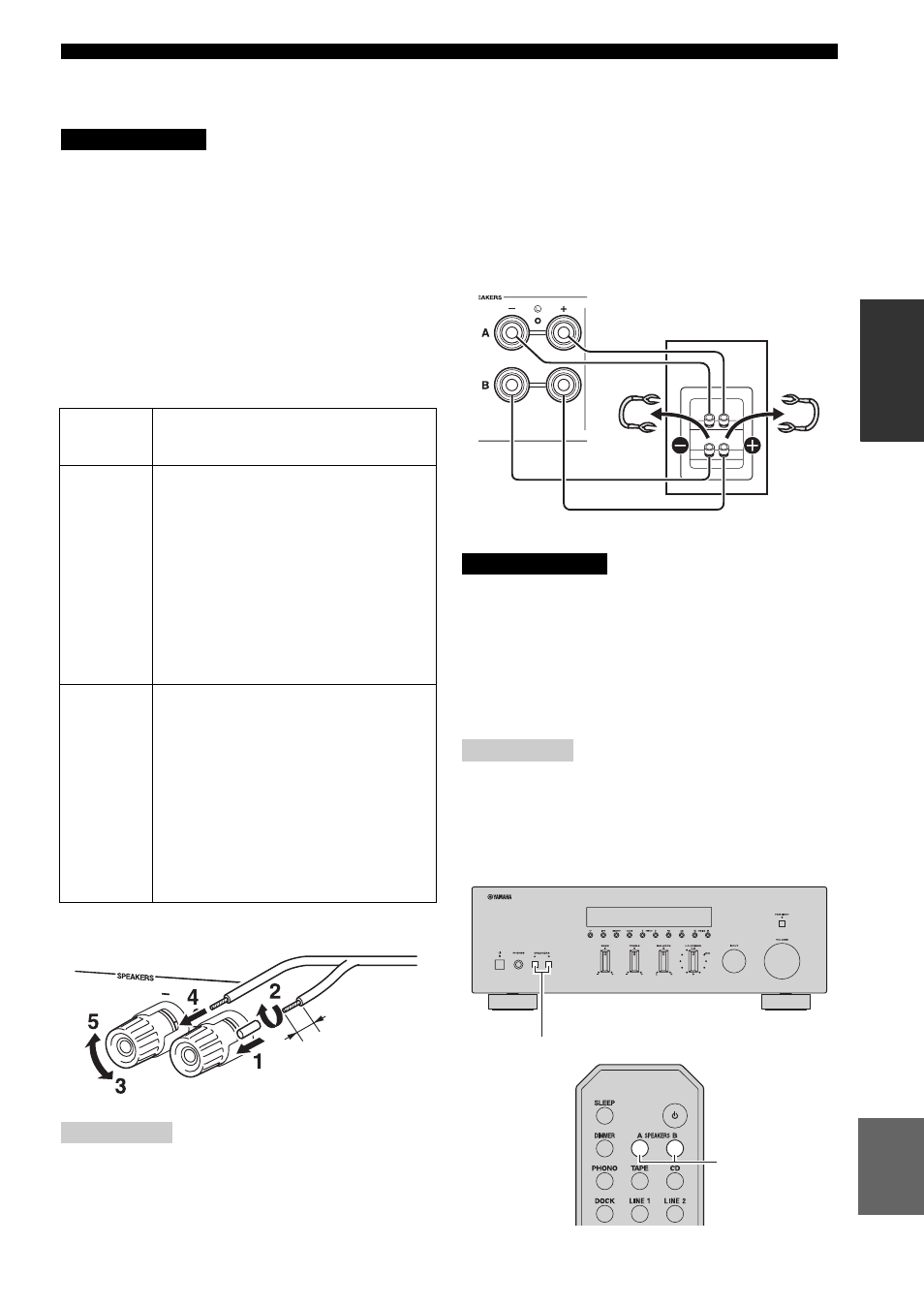

■ Подключение кабелей динамиков
При подключении кабелей к разъемам динамиков
вставляйте только оголенный кабель. Если вставить
изолированный кабель, соединение может оказаться
слабым и звук не будет слышен.
■ Подключение с помощью кабеля Bi-wire
При подключении с помощью кабеля Bi-wire звук канала
низкочастотного динамика отделен от соединенного
канала среднечастотного и высокочастотного
динамиков. Динамики, поддерживающие подключение с
помощью кабеля Bi-wire, оснащены четырьмя
разъемами с клеммами. С помощью этих двух наборов
разъемов звук динамиков можно выводить по двум
независимым каналам. C помощью этих соединений
динамики средних и высоких частот можно подключить к
одному набору разъемов, а динамик низких частот – к
другому набору разъемов.
Аналогичным образом подключите кабели
динамиков к другому набору разъемов.
При подключении с помощью кабеля Bi-wire
установите переключатель IMPEDANCE
SELECTOR в положение HIGH или LOW в
зависимости от сопротивления динамиков:
8
Ω или больше: HIGH
4
Ω или больше: LOW
Смотрите стр. 11 для получения дополнительных
сведений о Переключатель IMPEDANCE
SELECTOR.
При подключении с помощью кабеля Bi-wire снимите
перемычки или кабели динамика.
y
Для использования подключения с помощью кабеля Bi-
wire нажмите кнопки SPEAKERS A и SPEAKERS B на
фронтальной панели или пульте ДУ так, чтобы
индикаторы SP A и B на фронтальной панели загорелись.
ВНИМАНИЕ
Положение
переключа
теля
Уровень сопротивления
HIGH
• При использовании одного комплекта (A
или B), сопротивление каждого динамика
должно составлять 8
Ω или выше.
• При одновременном использовании двух
комплектов (A и B) сопротивление
каждого динамика должно составлять
16
Ω или выше.
• При подключении с помощью кабеля bi-
wire сопротивление каждого динамика
должно составлять 8
Ω или выше.
Подключение с помощью кабеля Bi-wire
смотрите на стр. 11.
LOW
• При использовании одного комплекта (A
или B), сопротивление каждого динамика
должно составлять 4
Ω или выше.
• При одновременном использовании двух
комплектов (A и B) сопротивление
каждого динамика должно составлять 8
Ω
или выше.
• При подключении с помощью кабеля bi-
wire сопротивление каждого динамика
должно составлять 4
Ω или выше.
Подключение с помощью кабеля Bi-wire
смотрите на стр. 11.
Примечание
Снимите
около 10 мм
изоляции с
каждого конца
кабеля
подключения
динамиков.
ВНИМАНИЕ
Примечание
Данный аппарат
Динамик
SPEAKERS A/B
SPEAKERS A/B
