14
ПОДКЛЮЧЕНИЯ
■ Подключение видеоэкрана
Подключите видеовходное гнездо видеоэкрана к
гнезду MONITOR OUT.

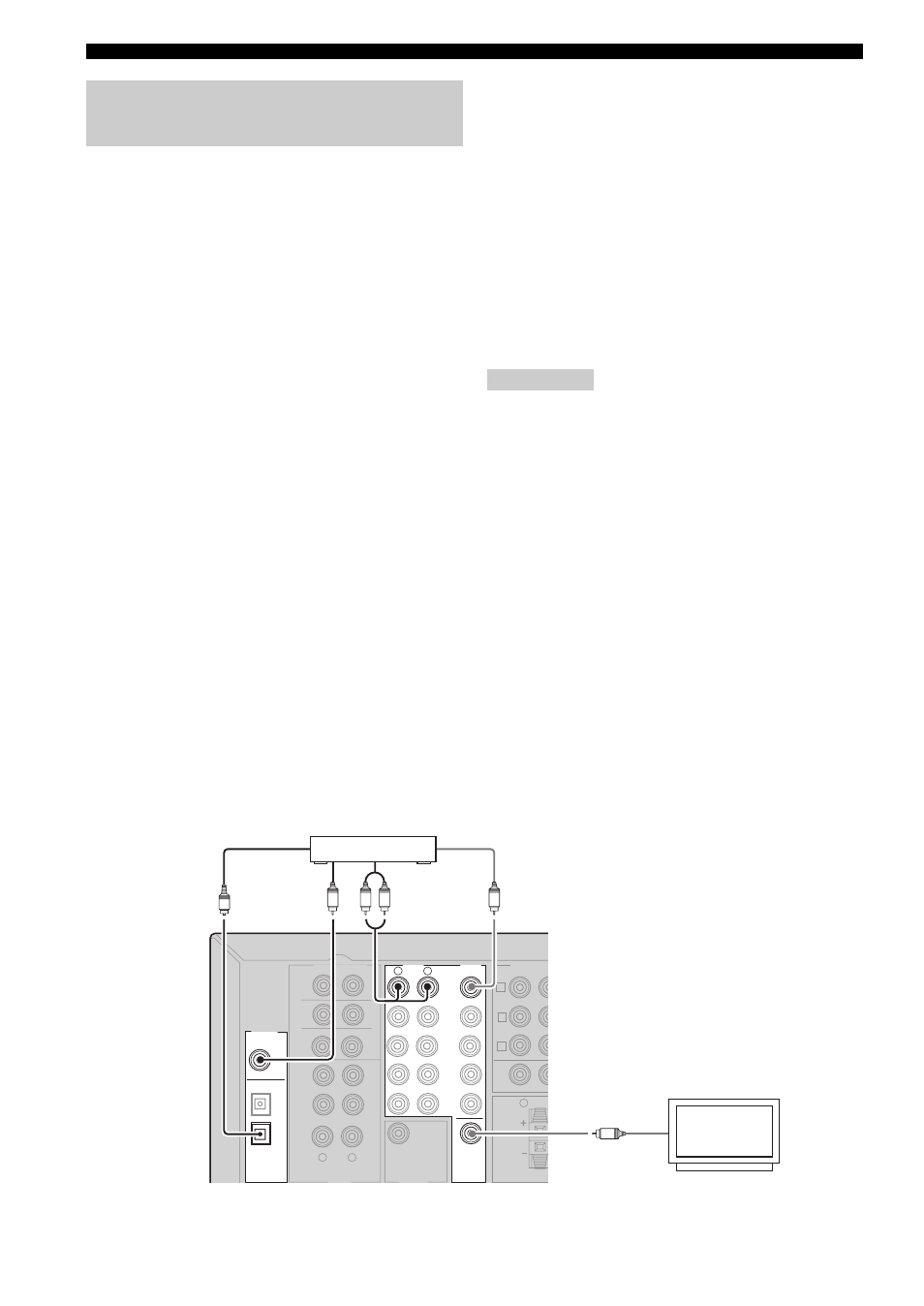

■ Подключение DVD-проигрывателя/
кабельного ТВ/спутникового тюнера
Подключите выходное коаксиальное гнездо
цифрового аудиосигнала DVD-проигрывателя к
гнезду DIGITAL INPUT DVD COAXIAL и
подключите выходное гнездо видеосигнала
компонента к гнезду DVD VIDEO данного
аппарата.
Подключите выходное оптическое гнездо
цифрового аудиосигнала кабельного ТВ или
спутникового тюнера к гнезду DIGITAL INPUT
DTV/CBL и подключите выходное гнездо
видеосигнала компонента к гнезду DTV/CBL
VIDEO данного аппарата.
y
• Используйте гнезда AUDIO данного аппарата для
видеокомпонента, не оборудованного выходным
оптическим цифровым гнездом. Для прослушивания
окружающего звучания, используйте селекторные
кнопки программы звукового поля на пульте ДУ
(смотрите стр. 30).
• Если на DVD-проигрывателе не имеется выходное
коаксиальное цифровое гнездо, но имеется оптический
кабель, подключите гнездо к DIGITAL INPUT DVD
OPTICAL.
• Также, к данному аппарату можно подключить
видеоэкран, DVD-проигрыватель, цифровое ТВ, и
кабельное ТВ, используя гнезда COMPONENT
VIDEO (смотрите стр. 16).
■ Подключение DVD-магнитофона/
видеомагнитофона
Подключите входные гнезда аудиосигнала
видеокомпонента к гнездам VCR AUDIO OUT
данного аппарата. Затем подключите входное
гнезда видеосигнала видеокомпонента к гнезду
VCR VIDEO OUT данного аппарата для записи
изображения.
Подключите выходные гнезда аудиосигнала
компонента к гнездам VCR AUDIO IN данного
аппарата. Затем подключите выходное гнездо
видеосигнала компонента к гнезду VCR VIDEO IN
данного аппарата для воспроизведения источника от
компонента записи.
• Как только записывающий компонент подключен к
данному аппарату, аппарат должен оставаться
включенным во время использования данного
аппарата. При отключении питания, данный аппарат
может искажать звучание от других компонентов.
• Убедитесь, что компоненты видеоисточника
подключены к данному аппарату таким же образом,
как и видеоэкран. Например, при подключении к
данному аппарату видеоэкрана через соединение
VIDEO, компоненты видеоисточника также должны
быть подключены к данному аппарату через
соединения VIDEO.
■ Подключение другого
видеокомпонента
Подключите выходное гнездо видеосигнала
компонента к гнезду V-AUX VIDEO данного
аппарата.
Подключите выходные гнезда аудиосигнала
компонента к гнездам V-AUX AUDIO данного
аппарата.
Подключение
видеокомпонентов
Примечания
MULTI CH INPUT
FRONT
CENTER
SUB
WOOFER
SURROUND
CD
MD/
CD-R
(PLAY)
(REC)
IN
OUT
L
R
DIGITAL
INPUT
DVD
COAXIAL
3
DTV/CBL
OPTICAL
DVD
AUDIO
AUDIO
L
R
DVD
DTV/
CBL
IN
OUT
VCR
VCR
V-AUX
VIDEO
OUTPUT
SUB
WOOFER
MONITOR
OUT
DTV/
CBL
DVD
A
B
C
COMPONEN
P
Y
MONITOR OUT
SURR
R
2
1
V
C
L
R
V
O
DVD-проигрыватель
Видеоэкран
Видеовход
Аудиовыход
Видеовыход
Аудиовыход
Аудиовыход
