12

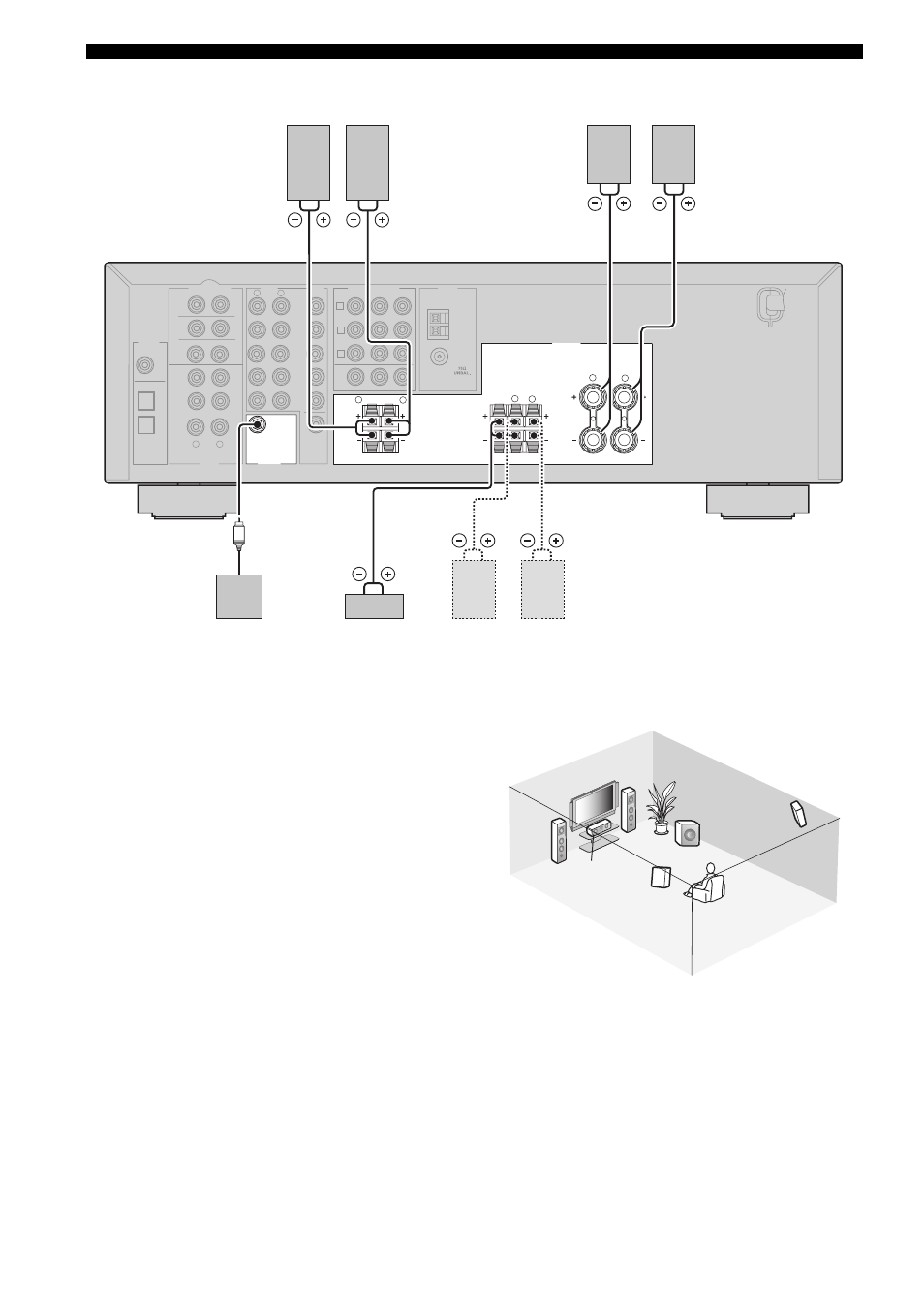

ПОДКЛЮЧЕНИЯ
■ Терминалы FRONT
Подключите одну или две акустические системы
(1, 2) к данным терминалам. При использовании
только одной фронтальной акустической
системы, подключите ее к терминалам FRONT A.
■ Терминалы CENTER
Подключите центральную колонку (3) к данным
терминалам.
■ Терминалы SURROUND
Подключите колонки окружающего звучания
(4, 5) к данным терминалам.
■ Гнездо SUBWOOFER OUTPUT
К данному гнезду подключите сабвуфер со
встроенным усилителем (6) (такой как YAMAHA
Active Servo Processing Subwoofer System).
MULTI CH INPUT
FRONT
CENTER
SUB
WOOFER
SURROUND
CD
MD/
CD-R
(PLAY)
(REC)
IN
OUT
L
R
DIGITAL
INPUT
DVD
COAXIAL
3
DTV-CBL
OPTICAL
DVD
AUDIO
AUDIO
L
R
DVD
DTV/
CBL
IN
OUT
VCR
VCR
V-AUX
VIDEO
OUTPUT
SUB
WOOFER
MONITOR
OUT
DTV/
CBL
DVD
A
B
C
COMPONENT VIDEO
P
B
Y
P
R
MONITOR OUT
SURROUND
L
R
AM
ANT
GND
FM
ANT
TUNER
2
1
SPEAKERS
L
R
B
A
FRONT
CENTER
FRONT
L
R
5
3
1
2
2
4
1
6
Сабвуфер
Центральная
колонка
Фронтальные колонки (А)
Левая
Правая
Колонки окружающего звучания
Фронтальные колонки (В)
Левая
Правая
Левая
Правая
6
1
2
5
4
3
Схема расстановки колонок
