Инструкция по эксплуатации Prology MDN-2670T
Страница 55
54
PROLOGY MDN-2670T

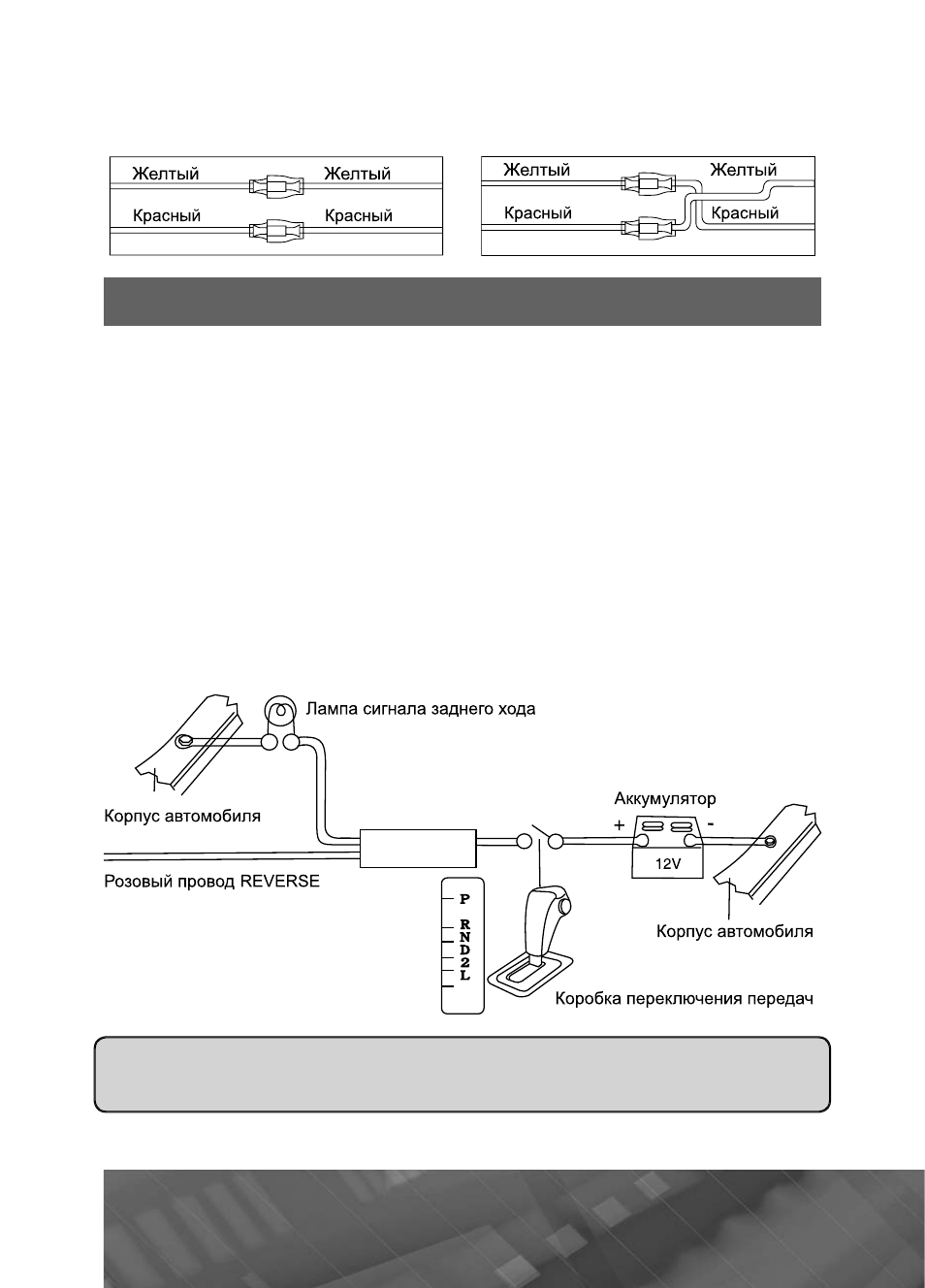

В случае сброса настроек устройства после выключения зажигания поменяйте
местами подключение желтого и красного провода, как показано на рисунке:
Назначение отдельных проводов и разъемов
на задней панели устройства
Оранжевый (ILLUMI) (А6, разъем ISO)
Подключите данный провод к лампе габаритных огней (+12 В). При включении
габаритных огней в т¸мное время суток яркость подсветки экрана будет снижена,
чтобы снизить нагрузку на зрение (в дневное время яркость экрана и дисплея по-
вышена для более ч¸ткой видимости изображения).
Синий (M.ANT) (А5, разъем ISO)
Данный провод предназначен для управления выдвижным механизмом авто-
мобильной радиоантенны или питанием активной антенны.
Розовый (REVERSE)
Если к разъему CAMERA IN (стр. 52) подключена камера заднего обзора,
то при включении передачи заднего хода автомобиля режим воспроизведения
автоматически переключится на обзор с камеры. После выключения передачи
заднего хода устройство автоматически верн¸тся к предыдущему режиму.
Внимание!
•
Если данный провод не подключен в соответствии со схемой, то при включении
заднего хода устройство не переключится в режим «Камера».
