Prology ELITE 2300, 4300, 4400, 6350 © 2004 Saturn High-Tech, Inc.

6

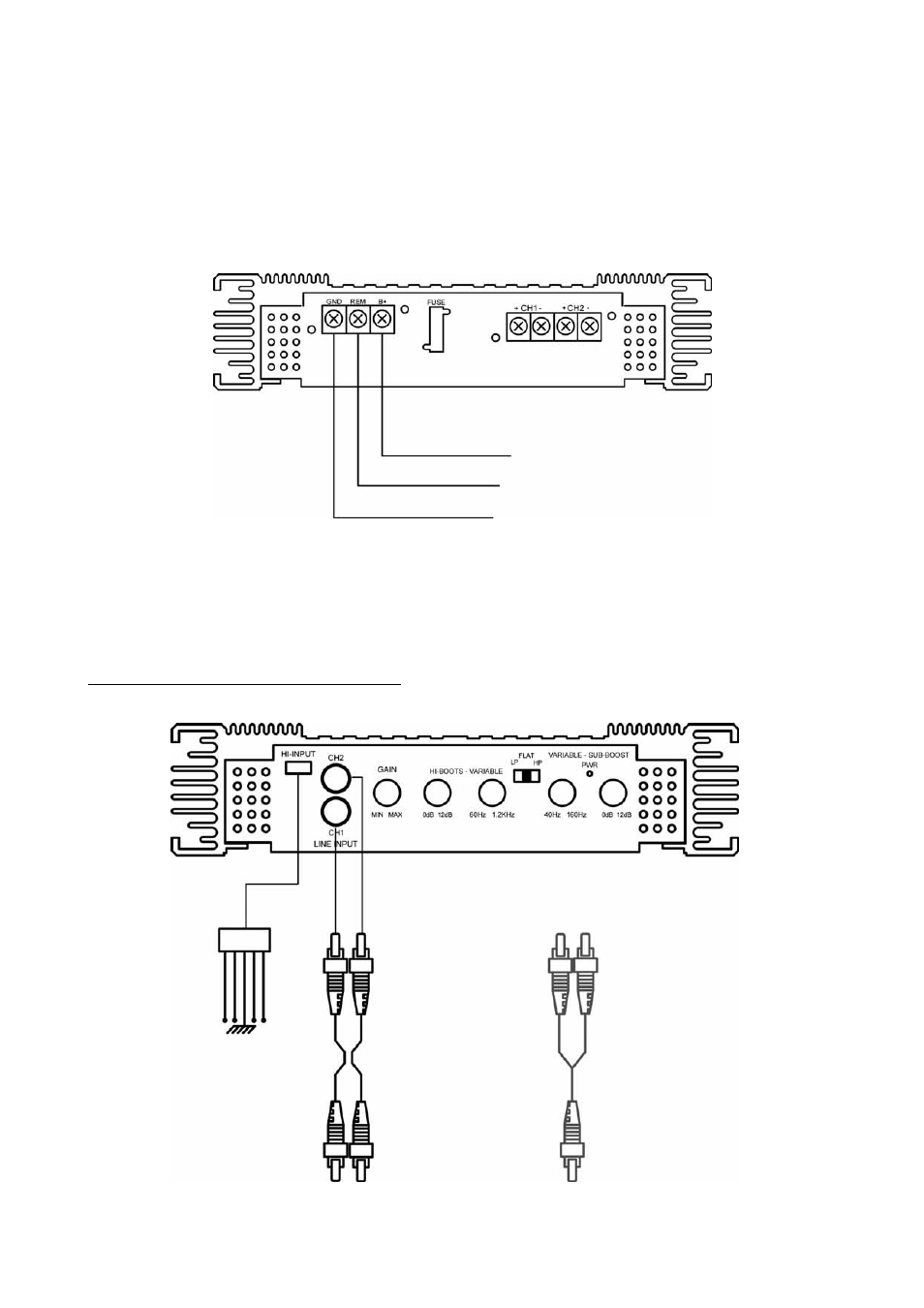

"B+" (“+BATT”) - провод питания +12 В. Этот провод обычно подключается непосредственно к поло-
жительной клемме аккумуляторной батареи автомобиля. В этот провод должен быть встроен предо-
хранитель как можно ближе к аккумулятору для защиты от короткого замыкания. Установите держа-
тель предохранителя на расстоянии не более 30 см от клеммы аккумулятора. Не вставляйте предо-
хранитель до полного окончания установки и подключения усилителя.
"GND" - "масса" усилителя. Этот провод следует подключить к кузову автомобиля как можно ближе к
усилителю. Лучше, чтобы длина этого провода не превышала 1 метр. Используйте провод такого же
сечения, что и для провода питания +12 В. Перед привинчиванием провода тщательно зачистите ме-
сто соединения на кузове от краски и загрязнений для лучшего электрического контакта.

















"REM" - провод дистанционного включения/выключения усилителя. Этот провод следует подключить
к специальному выходу головного устройства, предназначенному для управления усилителем. Если
такого провода нет, то можно использовать выход головного устройства на автоматическую антенну.
Учтите, что некоторые автомагнитолы отключают данный выход на время работы кассеты. В таком
случае этот выход нельзя использовать для управления усилителем.

Подключение входов усилителя (рис. 3)

+ 12 В

Управление

"Масса"

2-канальный усилитель:

Шнур RCA для мос-

тового включения.

Шнур RCA

стерео.

П

Л

Внимание!
Запрещено одновременно использовать линейные и высокоуровневые (акустические) входы.

Рис. 2
