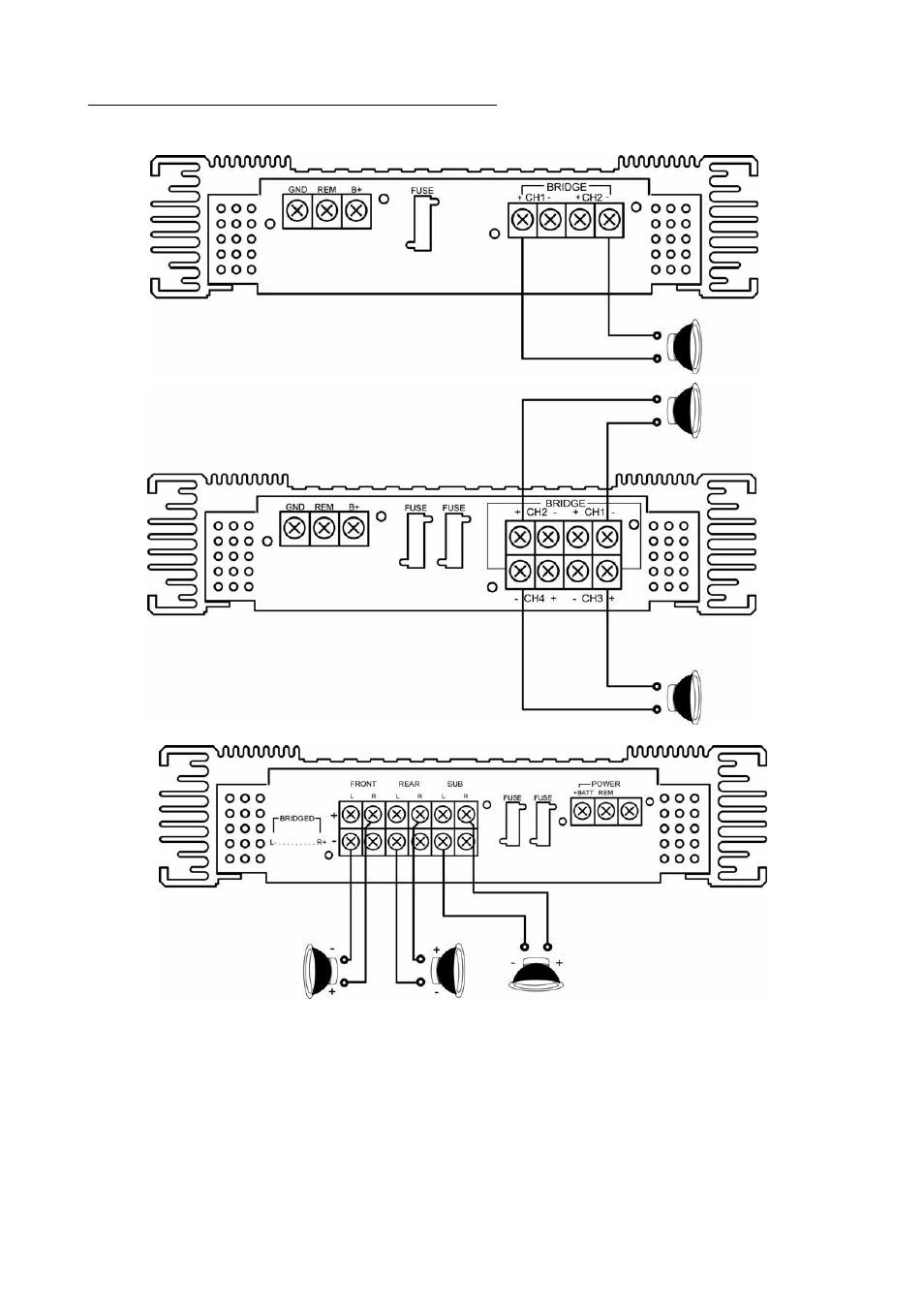

Подключение динамиков по мостовой схеме (рис. 5)
Каждая пара каналов усилителя может включаться как в стерео режиме (рис. 4), так и по мостовой
схеме (рис. 5). Обратите внимание, что динамики имеют определенную полярность, которую надо
учитывать при подключении. Если положительная клемма динамика не имеет явной подписи "+", то
она может маркироваться точкой.
Внимание! Никогда не подключайте клемму "-" динамика к "массе" автомобиля. Это может привести к
выходу из строя усилителя.
2-канальный усилитель:
4 Ом
Рис. 5
4-канальный усилитель:
4 Ом
4 Ом
6-канальный усилитель:
4 Ом 4
Ом
4 Ом
