12
Этот раздел предназначен для квалифицированных техни-
ков и содержит инструкции по установке и обслуживанию
плиты в соответствии с действующими нормами безопасно-
сти.
Важно: перед любыми работами по наладке, обслуживанию
и т.п. отключите плиту от электрической сети.

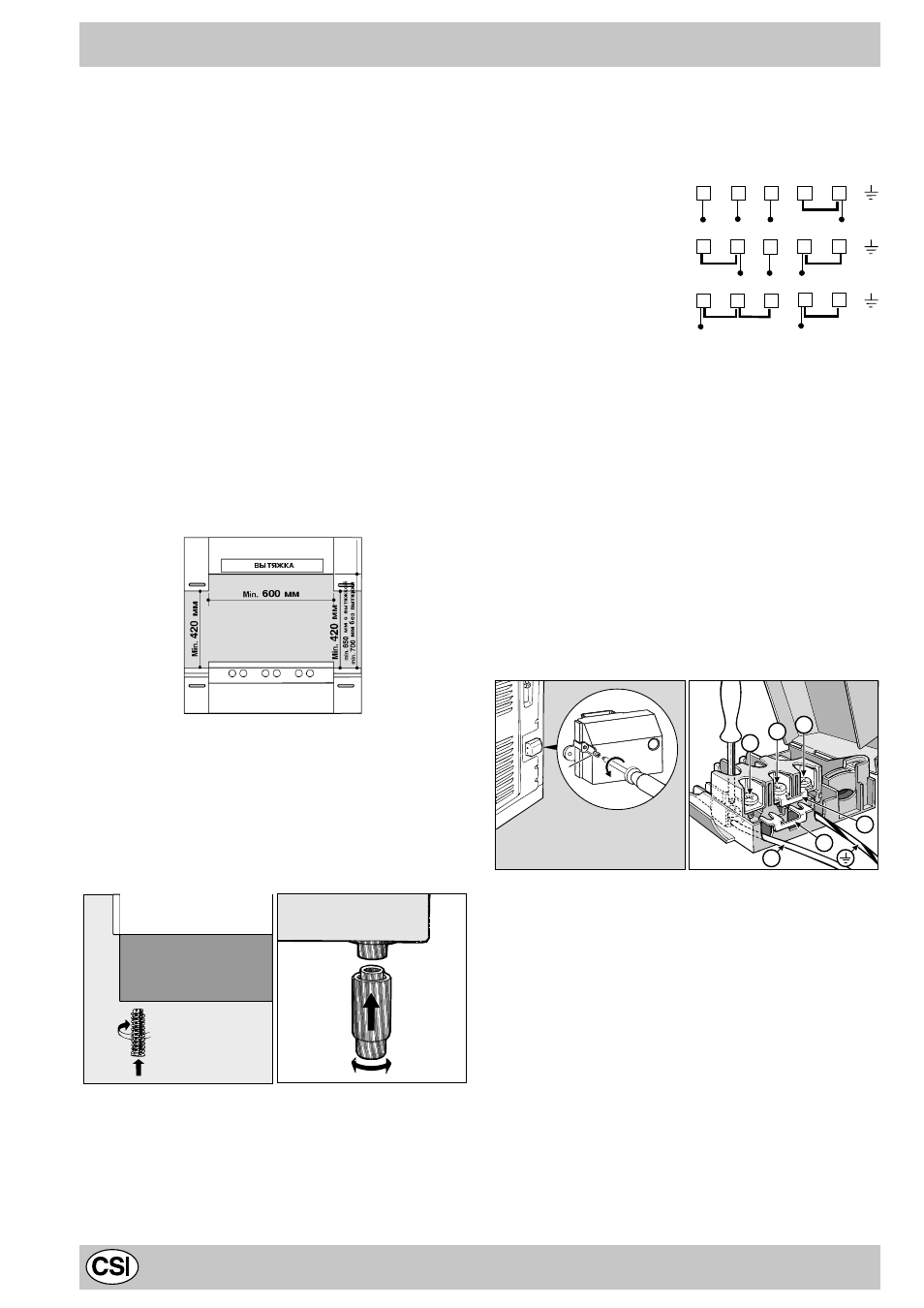

Установка плиты
Плита может устанавливаться рядом с кухонной мебелью,
которая, однако, не должна быть выше плиты.
При установке плиты необходимо соблюдать следующие
меры предосторожности:
a) Кухонная мебель, превышающая по высоте плиту, долж-
на находиться на расстоянии не менее 200 мм от края
рабочей поверхности плиты.
б) Вытяжки устанавливаются согласно их инструкциям по
по эксплуатации, и на расстоянии не менее 650 мм от
рабочей поверхности плиты.
в) Стенные шкафы, смежные с вытяжкой, навешиваются
на высоте не менее 420 мм от рабочей поверхности пли-
ты (см. рис.).
г) При установке плиты под стенными шкафами расстоя-
ние между шкафами и рабочей поверхностью плиты
должно составлять не менее 700 мм, как показано на
рисунке.
е) Размеры для встраивания плиты в модуль кухонной
мебели указаны на рисунке.
Выравнивание плиты (только для некоторых
моделей)
Ваша плита снабжена регулируемыми ножками, которые
служат для ее выравнивания. При необходимости, ножки
вкручиваются в отверстия по углам основания плиты
(рис. A).
Установка опор (только для некоторых моделей)
Плита комплектуется надставными опорами, которые
устанавливаются нажатием под основанием плиты
(рис. B).
Ðèñ. A Ðèñ. B
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Электрическая безопасность этого оборудования гаран-
тируется только при правильном его заземлении в соот-
ветствии со стандартами электрической безопасности.
Производитель снимает с себя всякую ответственность
за любой ущерб, причиной которого явилось неправильное
подключение оборудования.
Параметры питающего кабеля зависят от типа электричес-
кого соединения (см. следующую таблицу, содержащую све-
дения о различных способах соединения проводов и
перемычек для адаптации электроплит к электрической сети,
а также требования к типу кабеля).
В России: R=A, S=B, T=C.
Установка питающего кабеля
Чтобы открыть коммутационную колодку:
l выверните винт V (рис. С);
l
снимите крышку колодки, потянув ее на себя.
Подсоединение питающего кабеля производится следующим
образом :
l
установите перемычки А-В согласно требуемой схеме
соединения (рис. D).
Примечание: заводская предустановка выполнена для од-
нофазного соединения 230 В (контакты 1-2-3 соединены
между собой). Перемычка 4-5 находится в нижней части
коммутационной колодки.
l
подсоедините провода (N и $ ) как показано на рис. D
и закрепите их винтами;
l
зафиксируйте оставшиеся провода в зажимах 1-2-3;
l
зафиксируйте питающий кабель в хомуте и закройте
крышку коммутационной колодки, завернув винт V.
Ðèñ. C Ðèñ. D
Подсоединение кабеля к сети
Оснастите питающий кабель соответствующей вилкой (см.
табличку характеристик) или непосредственно подключите
оборудование к сети (без вилки и розетки). В последнем слу-
чае должен быть установлен многолинейный выключатель,
соответствующий нагрузке оборудования, с расстоянием
между разведенными контактами не менее 3 мм, причем
линия заземления не должна разрываться. Питающий ка-
бель следует располагать так, чтобы по всей длине он ни-
когда не нагревался до температуры, превышающей на 50°С
комнатную.
Перед подсоединением убедитесь в том, что:
l предохранители (пробки) или автоматические выключа-
тели и проводка выдерживают рабочую нагрузку обору-
дования (см. табличку характеристик);
l заземление соответствует правилам и требованиям,
предъявляемыми к заземлению бытовой техники;
l розетка или многолинейный выключатель находятся в
легкодоступном месте.
Установка
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
R S T N
R S N
R N
400V 3N
~
H05RR-F 5x2.5 CEI-UNEL 35363
400V 2N
~
H05RR-F 4x2.5 CEI-UNEL 35363
230V 1N
~
H05RR-F 3x4 CEI-UNEL 35363
V
1
2
3
N
A
B
