9 K 3G2 G/FR 8 K 3G2 G/FR
Подключение шлангом
Подсоедините газовый шланг, характеристики которого отвечают действую-
щим стандартам.
Внутренний диаметр штуцеров под шланги:
8 мм – для сжиженного газа;
13 мм – для метана.
При подключении шлангом соблюдайте следующие меры предосторожности:
Шланг не должен:
• по всей длине касаться частей плиты, температура которых может пре-
вышать 50°С;
• превышать по длине 1500 мм;
• быть натянут, перекручен, изогнут, запутан и прижат;
• соприкасаться с подвижными деталями и предметами, имеющими
острые края.
• По всей длине шланг должен быть доступен для осмотра и контроля его
состояния.
Проверьте плотность посадки шланга с обеих сторон и зафиксируйте его коль-
цевыми зажимами. Если хотя бы одно из приведенных выше требований не
удается выполнить, используйте гибкие металлизированные трубы.
Если плита устанавливается по правилам, относящимся к бытовым приборам
класса 2 подкласса 1, то согласно действующим стандартам для подключение
газа должны использоваться только гибкие металлизированные трубы.
Внимание: между газовой трубой и плитой после установки шланга не должно
быть электрического соединения.
Подключение гибкой бесшовной стальной трубы к резьбовому
соединению
Удалите штуцер. Гибкая стальная труба присоединяется к тому же выводу с
наружной резьбой 1/2 дюйма. Используйте только трубы и прокладки, соответ-
ствующие действующим стандартам. Полная длина трубы не должна превы-
шать 2000 мм.
Контроль плотности подсоединения
Выполнив подключение газа проверьте наличие его утечек, используя мыль-
ный раствор. Никогда не используйте для проверки пламя.
После подключения удостоверьтесь, что гибкая стальная труба не касается
движущихся предметов и не пережата.
Подсоединение питающего кабеля к электросети
Оснастите питающий кабель соответствующей вилкой (см. табличку характе-
ристик) или непосредственно подключите оборудование к сети (без вилки и
розетки). В последнем случае должен быть установлен многолинейный вык-
лючатель, соответствующий нагрузке оборудования, с расстоянием между
разведенными контактами не менее 3 мм, причем линия заземления не
должна разрываться. Питающий кабель следует располагать так, чтобы по
всей длине он никогда не нагревался до температуры, превышающей на 50°С
комнатную.
Перед подсоединением убедитесь в том, что:
• предохранители (пробки) или автоматические выключатели и проводка вы-
держивают рабочую нагрузку оборудования (см. табличку характеристик);
• заземление соответствует правилам и требованиям, предъявляемыми к за-
землению бытовой техники;
• розетка или многолинейный выключатель находятся в легкодоступном ме-
сте.
N.B. Не используйте удлинители, переходники, многогнездовые розетки, ко-
торые могут стать причиной перегрева и возгорания.
Оборудование, подключенное с нарушением требований безопасности бы-
товых приборов большой мощности, изложенных в настоящей инструкции,
является потенциально опасным. Производитель не несет ответствен-
ности за ущерб здоровью и собственности, если он вызван несоблюдением
указанных норм установки.
Настройка плиты на различные типы газа
Чтобы настроить плиту на другой тип газа, отличный от заводской настройки
(см. маркировку на крышке плиты), проделайте следующие операции:
а) Замена жиклеров верхних горелок:
• снимите решетки и выньте горелки из гнезд;

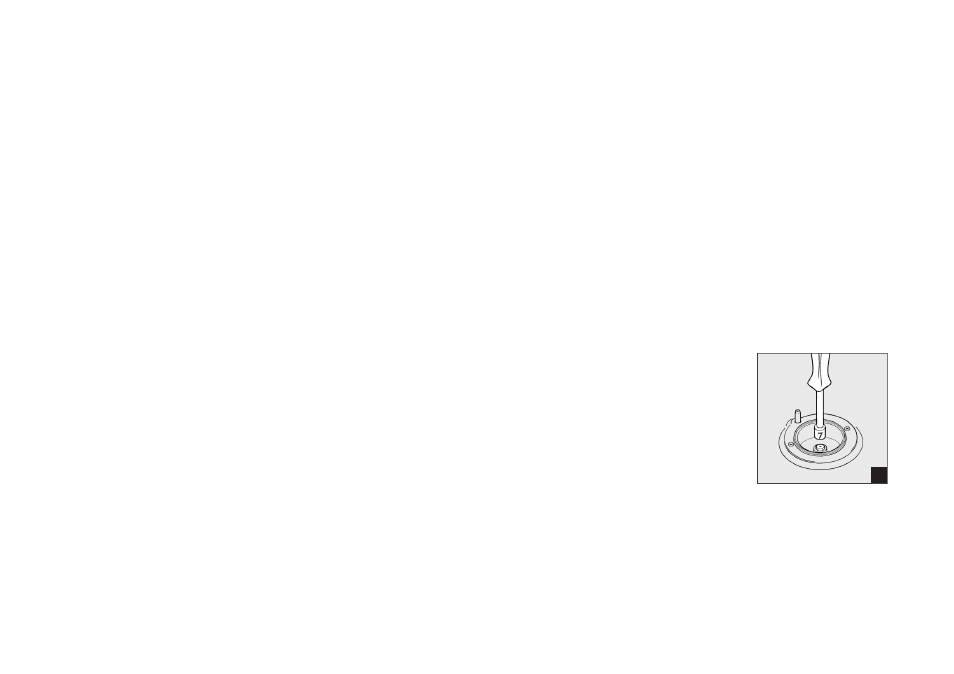

• с помощью 7 мм торцевого ключа (рис. 7)
отвинтите жиклеры и замените их жиклера-
ми для нового типа газа (см. табл. 1 «Харак-
теристики горелок и жиклеров»);
• соберите все детали в обратном порядке.
б) Регулировка минимального пламени верхних
горелок:
• поверните кран в минимальное положение;
• снимите рукоятку и вращайте ее регулиро-
вочный винт (расположен сбоку или внутри
стержня вентиля) в разные стороны пока пламя не станет малым, но
устойчивым.
N.B. При использовании сжиженного газа регулировочный винт должен быть
закручен по часовой стрелке полностью.
• удостоверьтесь, что при быстром повороте рукоятки от максимального к
минимальному положению пламя не гаснет.
г) Регулировка поступления воздуха в горелки:
• регулировки не требуется.
7
