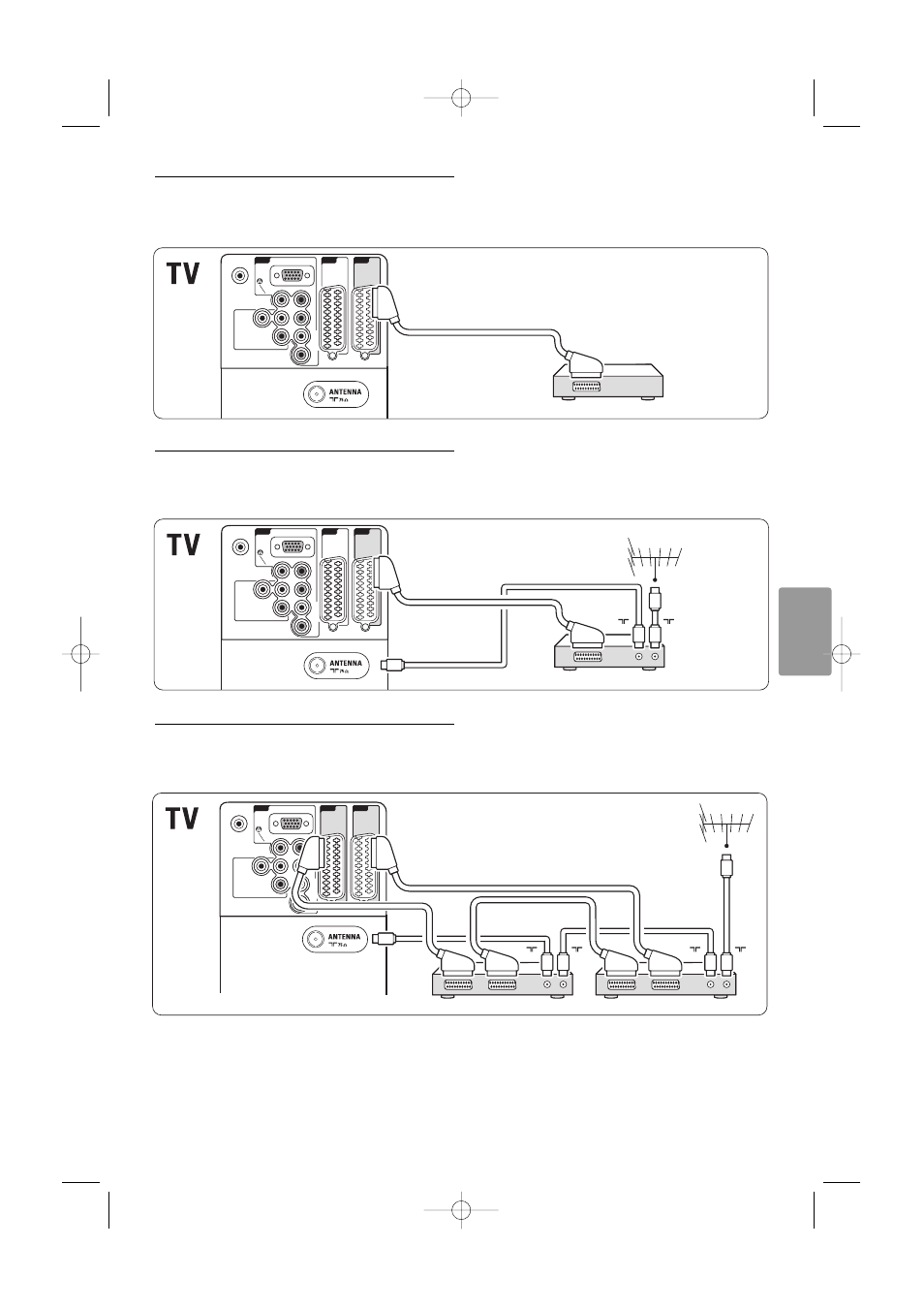

Подключения
7.4.1
DVD проигрыватель
С помощью кабеля Scart подключите устройство
к входному разъему EXT1 на задней панели ТВ.
7.4.2
DVD рекордер или цифровой ресивер
Воспользуйтесь кабелем Scart и 2 антенными
кабелями.
7.4.3
DVD рекордер и цифровой ресивер
Воспользуйтесь кабелем Scart и 3 антенными
кабелями.
