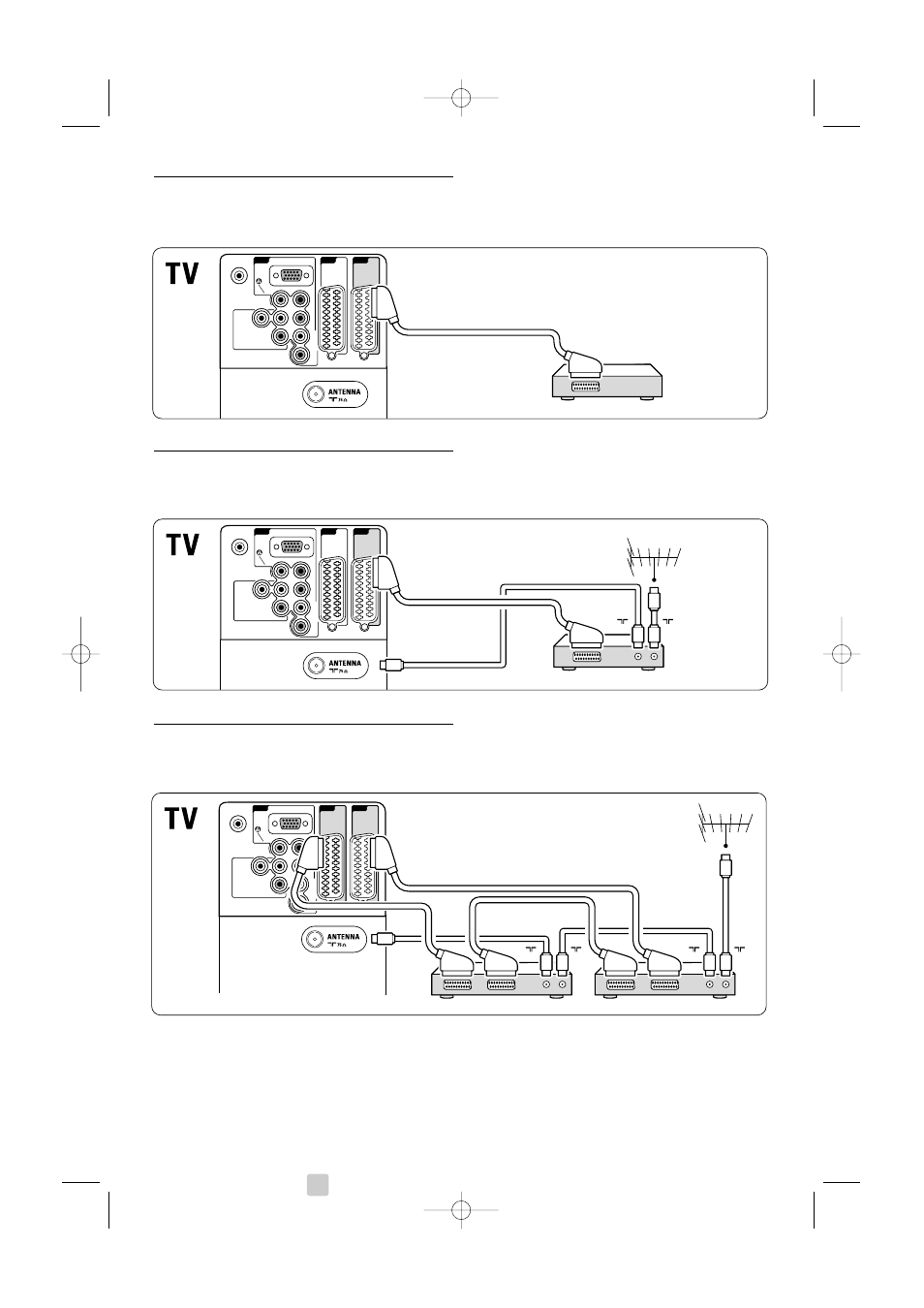

7.4.1
DVD проигрыватель
С помощью кабеля Scart подключите устройство
к входному разъему EXT1 на задней панели ТВ.
7.4.2
DVD рекордер или цифровой ресивер
Воспользуйтесь кабелем Scart и 2 антенными
кабелями.
7.4.3
DVD рекордер и цифровой ресивер
Воспользуйтесь кабелем Scart и 3 антенными
кабелями.
34
Подключения
EXT 3
VGA
SERVICE
UART
OUT
Y
P
b
Pr
L
R
L
R
EXT 2
EXT 1
AUDIO
OUT
AUDIO
DIGITAL
VGA
/Y
Pb
Pr AUDIO
VGA
+
Y Pb Pr
Receiver / Cable box
DVD Recorder
IN
OUT
IN
OUT
EXT 3
VGA
SERVICE
UART
OUT
Y
P
b
Pr
L
R
L
R
EXT 2
EXT 1
AUDIO
OUT
AUDIO
DIGITAL
VG
A/YP
bP
r
AUDIO
VGA
+
Y Pb Pr
DVD Player
EXT 3
VGA
SERVICE
UART
OUT
Y
P
b
Pr
L
R
L
R
EXT 2
EXT 1
AUDIO
OUT
AUDIO
DIGITAL
VGA
/Y
Pb
Pr AUDIO
VGA
+
Y Pb Pr
DVD Recorder / Digital receiver
IN
OUT
