02(B)_8239 210 98882
150
Ру
сский
L VIDEO OUT
S-VIDEO OUT
COAXIAL
TV OUT
R
DIGITAL OUT AUDIO OUT
AUDIO IN
R L VIDEO
IN
TO TV ANT IN
CH3 CH4
2
1
Подключения
ВАЖНАЯ ИНФОРМАЦИЯ
– Благодаря соединению S-Video
достигается лучшее качество
изображения. Эта опция должна
иметься на телевизоре.

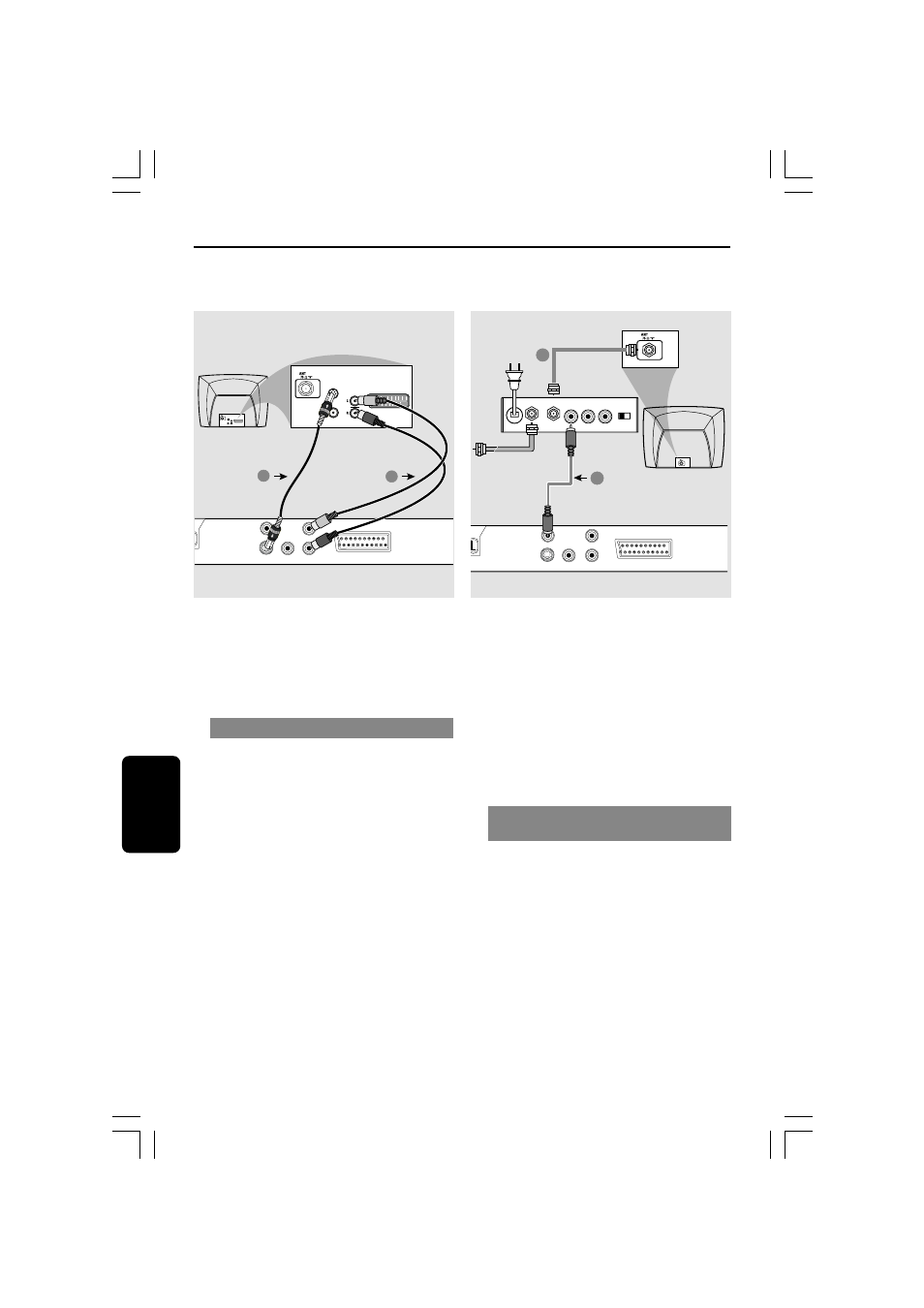

Использование разъема S-Video
1
Для подсоединения разъема S-VIDEO
OUT системы DVD к входному разъему
S-Video (он может быть обозначен как Y/C
или S-VHS) телевизора воспользуйтесь
кабелем S-video (кабель в комплект не
входит).
2
Для прослушивания звука с данного DVD-
проигрывателя через телевизор соедините
разъемы AUDIO OUT (L/R) DVD-
проигрывателя с соответствующими
разъемами аудиовхода телевизора (AUDIO
IN) с помощью аудиокабелей (белого и
красного) (кабель в комплект не входит).
L VIDEO OUT
S-VIDEO OUT
COAXIAL
TV OUT
R
DIGITAL OUT AUDIO OUT
AUDIO IN S-VIDEO IN
VIDEO IN TV IN
AUDIO
IN
S-VIDEO
IN
VIDEO IN
TV IN
2 1
ВАЖНАЯ ИНФОРМАЦИЯ
– Если на телевизоре только один
входной разъем антенны
(обозначенный как 75 Ом или RF In,),
для просмотра DVD на телевизоре
необходим высокочастотный
модулятор. За сведениями о наличии
высокочастотного модулятора и о
работе с ним обращайтесь в магазины
бытовой электронной техники или в
компанию Philips.
Использование дополнительного
высокочастотного модулятора
1
Подсоедините кабель композитного видео
(желтый) к разъему CVBS (VIDEO OUT)
проигрывателя DVD и разъему видеовхода
высокочастотного модулятора.
2
С помощью коаксильного высокочастотного
кабеля (не входит в комплект)
подсоедините высокочастотный модулятор
к высокочастотному разъему телевизора.
ВЧ коаксиальный кабель
к телевизору
Задняя панель ВЧ модулятора
(только пример)
Сигнал от антенны или от сети
кабельного телевидения
