РУССКИЙ РУССКИЙ
6 7
RQTV0321
РУССКИЙ РУССКИЙ
6 7
Установка и настройка Установка и настройка
TO SB-PC870 (CENTER)
TO SB-PF870 (FRONT)
TO SB-PS870 (SURROUND)
TO SB-WVK870 (SUBWOOFER)
VIDEO IN
COMPONENT
VIDEO IN
P B
P R
Y
3
2
1
Установка и настройка (продолжение)
До
щелчка!
Для просмотра видео с прогрессивной разверткой
1. Подключите телевизор, совместимый с прогрессивной
разверткой.
2. Установите «VIDEO OUT (I/P)» на «PROGRESSIVE»
(прогрессивная), затем следуйте указаниям на экране меню
(меню «VIDEO» (видео),  стр. 23).
Разъемы «COMPONENT VIDEO OUT» (выход компонентного
видеосигнала)
Эти разъемы можно использовать для выхода сигнала с
чересстрочной или прогрессивной разверткой. При помощи этих
выходных разъемов выполняется подключение цветоразностных
сигналов (P
B
/P
R
) и сигнала яркости (Y) отдельно, для достижения
высокой верности цветопередачи. Обозначение входных разъемов
компонентного видеосигнала может отличаться на разных
телевизорах или мониторах (например, Y/P
B
/P
R
,Y/B- Y/R-Y, Y/C
B
/C
R
).
Выполняйте подключение к разъемам того же цвета.
Телевизор
(приобретается
отдельно)
Телевизор
(приобретается
отдельно)
Задняя панель
настоящего аппарата
Задняя панель
настоящего аппарата
5-12 м

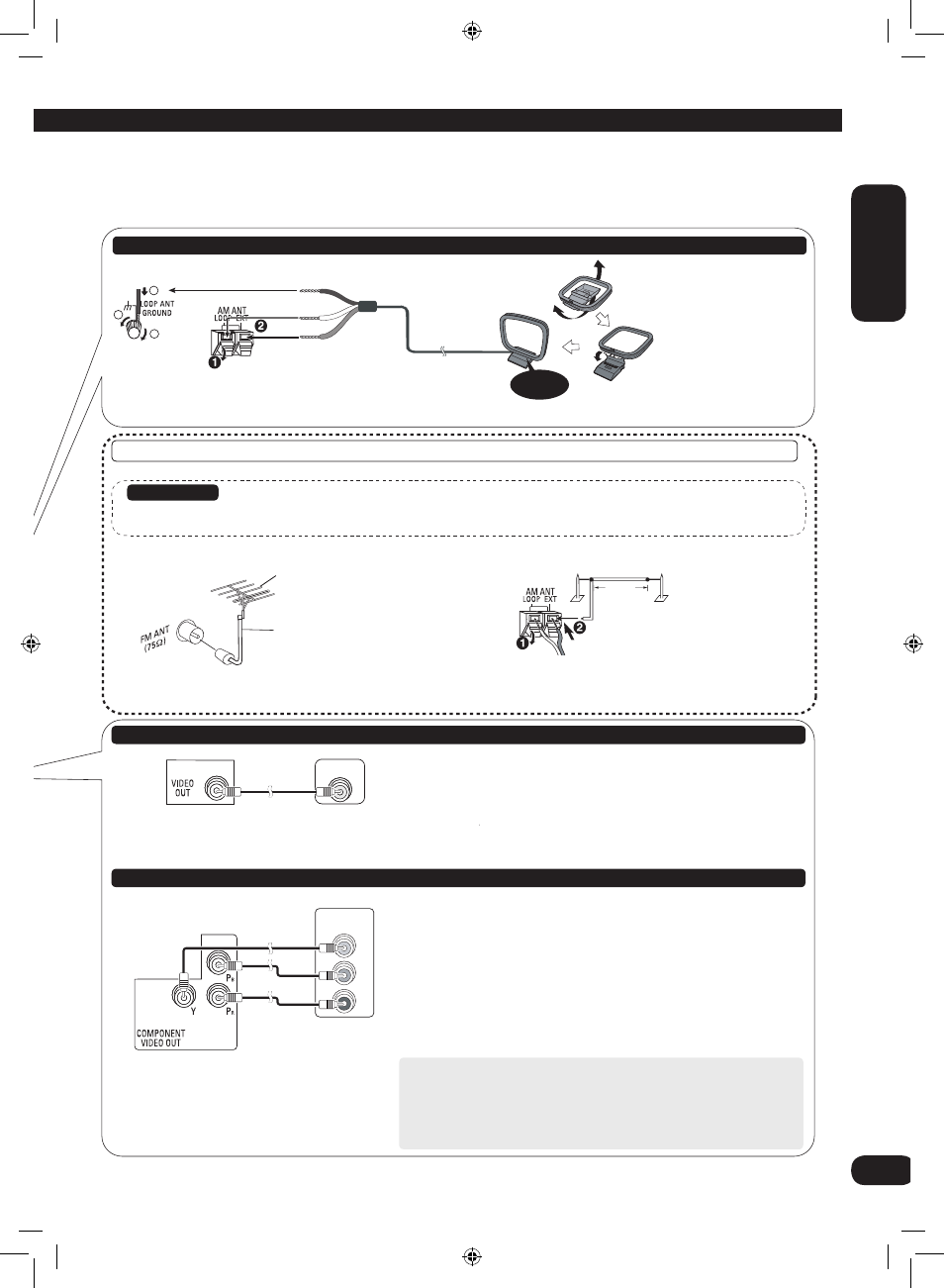

Подключение телевизора через разъемы «COMPONENT VIDEO IN» (компонентный видеосигнал)
Наружная антенна AМ (приобретается
отдельно)
Рамочная антенна AM
Установите антенну
на подставку.
Установите антенну
так, чтобы прием
был наилучшим.
•
•
Черный
Красный
Белый
Подключение антенны
Задняя панель
настоящего
аппарата
Задняя панель
настоящего
аппарата
Если качество приема радиостанций плохое, используйте наружную антенну.
Подключение дополнительной антенны
Примечание
Отключайте наружную антенну, когда аппарат не используется.
Использование наружной антенны во время грозы не допускается.
•
•
 Наружная антенна FM
Наружная антенна FM
(приобретается
отдельно)
Коаксиальный
кабель 75 Ω
(приобретается
отдельно)
 Наружная антенна AМ
Подключите рамочную антенну АМ
Протяните отрезок изолированного провода
горизонтально по раме окна или в другом удобном месте.
Рамочную антенну не отключайте.
•
•
Разъем «VIDEO OUT» (видеовыход)
Не подключайте аппарат через видеомагнитофон, так
как изображение может отображаться неправильно из-
за функции защиты от копирования.
Перед подключением выключите телевизор и
выполните соединения согласно инструкции по
эксплуатации телевизора.
Подключение телевизора через разъем «VIDEO IN» (видеовход)
