Настенный монтаж
18
Настенный монтаж
• При использовании KX-NT305 сначала необходимо прикрепить к
аппарату KX-NT305 (стр. 17), а затем выполнить только шаг 3.
• Для получения дополнительной информации по установке
фиксатора см. стр. 13.

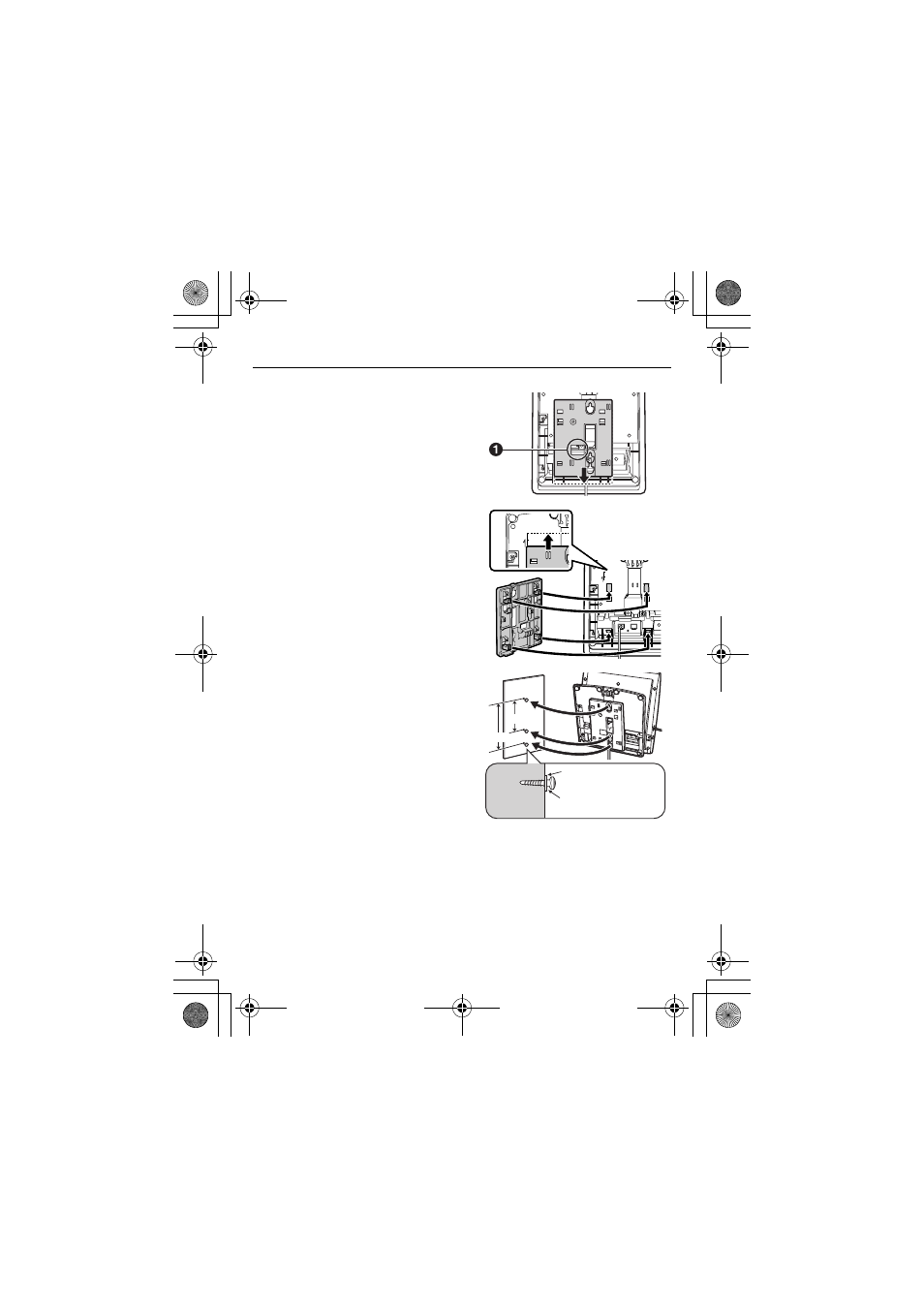

1. Отсоедините приспособление для
настенного монтажа от аппарата,
как показано на рисунке,
установите рабочую панель на
уровень 1, а затем подключите и
зафиксируйте кабели.
• Кроме того, эти кабели можно
вывести через верхнюю часть
2. Прикрепите приспособление для
настенного монтажа, как
показано на рисунке.
• Удостоверьтесь, что
приспособление для настенного
монтажа не пережимает кабели.
Если кабели выводятся из
верхней части аппарата,
посмотрите сквозь отверстие в
приспособлении для настенного
монтажа
(
A)
и удостоверьтесь,
что кабели не пережаты.
3. Заверните 2 винта (в комплекте
поставки) в стену на расстоянии
83 или 100 мм друг от друга и
установите аппарат на стене.
• Шаблон настенного монтажа
приведен на стр. 23.
• Удостоверьтесь, что стена, на
которой будет установлен
аппарат, является достаточно
прочной и способна выдержать
этот аппарат (около 1,5 кг и
около 2,5 кг при установке
совместно с KX-NT305).
• Удостоверьтесь, что кабели
надежно закреплены на стене.
• Если данное изделие больше не
будет использоваться, его
следует демонтировать со стены.
Сместите
приспособление
для настенного
монтажа
до этой точки.
83 мм
100 мм
Шайба
Заверните винт
до этого уровня.
