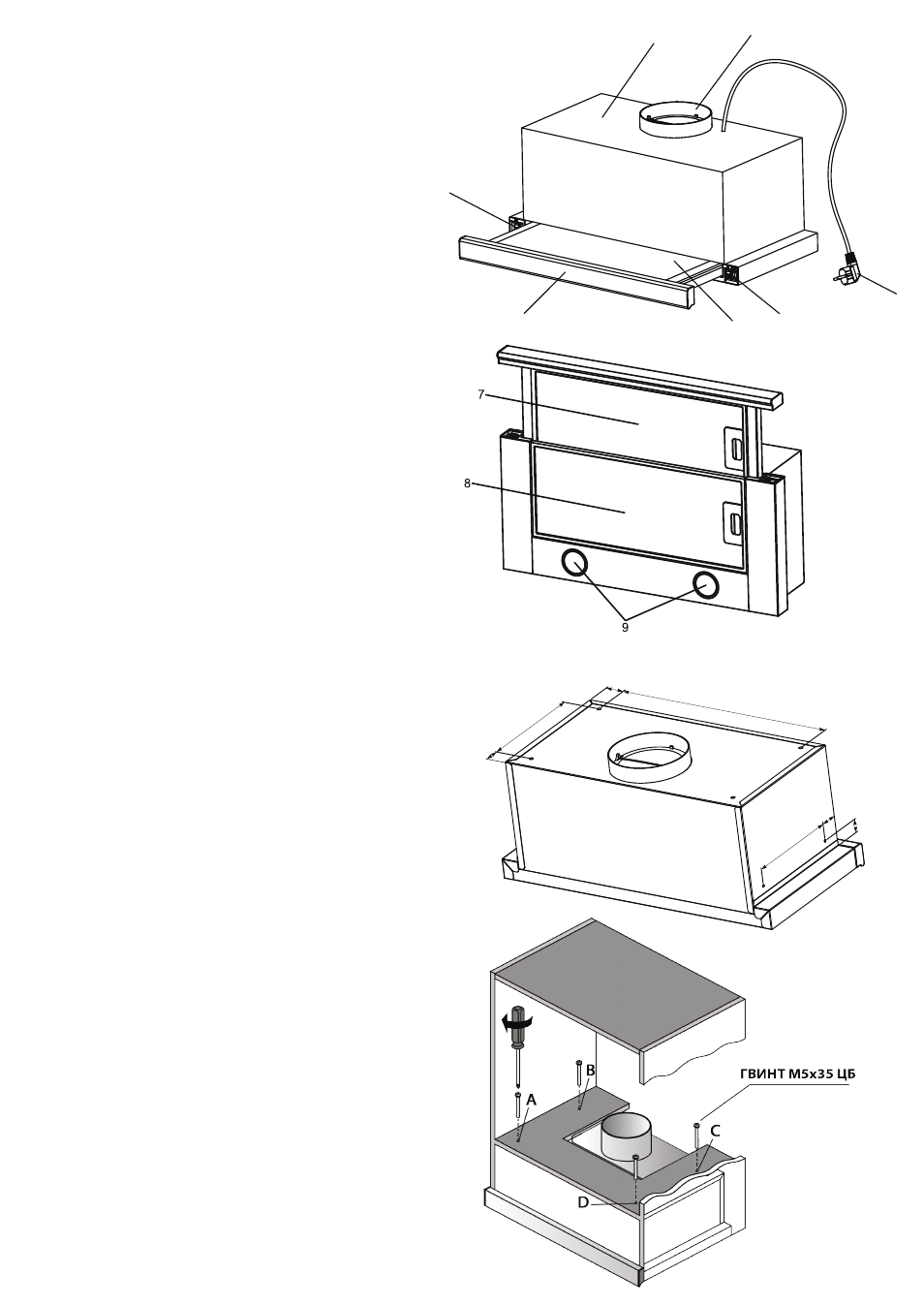

5.3 Витяжка складається з наступних складових частин (рис.3 / 3.1)
1 – корпус витяжки
2 – перехідник патрубка повітроводу
(з Ø150 на Ø120)
3 – електрошнур з заземленням
4 – перемикач режимів роботи витяжки
(клавішний)
5 – шухляда висувна
6 – ручка шухляди висувної
7 – фільтр алюмінієвий жироуловлюючий 1
8 – фільтр алюмінієвий жироуловлюючий 2
9 – лампи освітлення (HALOGEN / LED)
6. ІНСТРУКЦІЯ ПО МОНТАЖУ ВИТЯЖКИ
6.1 Оберіть схему і місце для встановлення витяжки.
6.2 Вийміть витяжку з пакувальної коробки.
6.3 Підключіть витяжку до електромережі і, якщо
вона на всіх режимах працює задовільно,
приступайте до її монтажу на стіні.
Нагадуємо, що висота установки витяжки
над електроплитами повинна бути не менше
650мм, а над газовими – не менше 750мм
(рис.1).
6.4 Перш ніж приступити до свердління
отворів під кріпильні вироби, необхідно
провести для них розмітку на стіні. Для цього
виготовте паперовий шаблон з координатами
отворів, прикладіть шаблон до нижньої полки
меблевого гарнітуру на необхідній наставній
висоті, що вказана вище, і вирівняйте його по
рівню (рис.1).
6.5 Намітьте і просвердліть в т. А, В, С, D
4 отвори свердлом Ø6мм.
6.6 Кріплення витяжки здійснюється 4 метрични-
ми гвинтами М5х35, що вкручуються
зсередини навісної шафи в різьбові гайки М5,
приклепані до верхньої площини корпуса витяжки
(рис.4 / 4.1).
6.7 Установіть на патрубку витяжки перехідник
повітроводу (Ø150/120).
