Краткий справочник по установке и программированию LightSYS
Примечания:

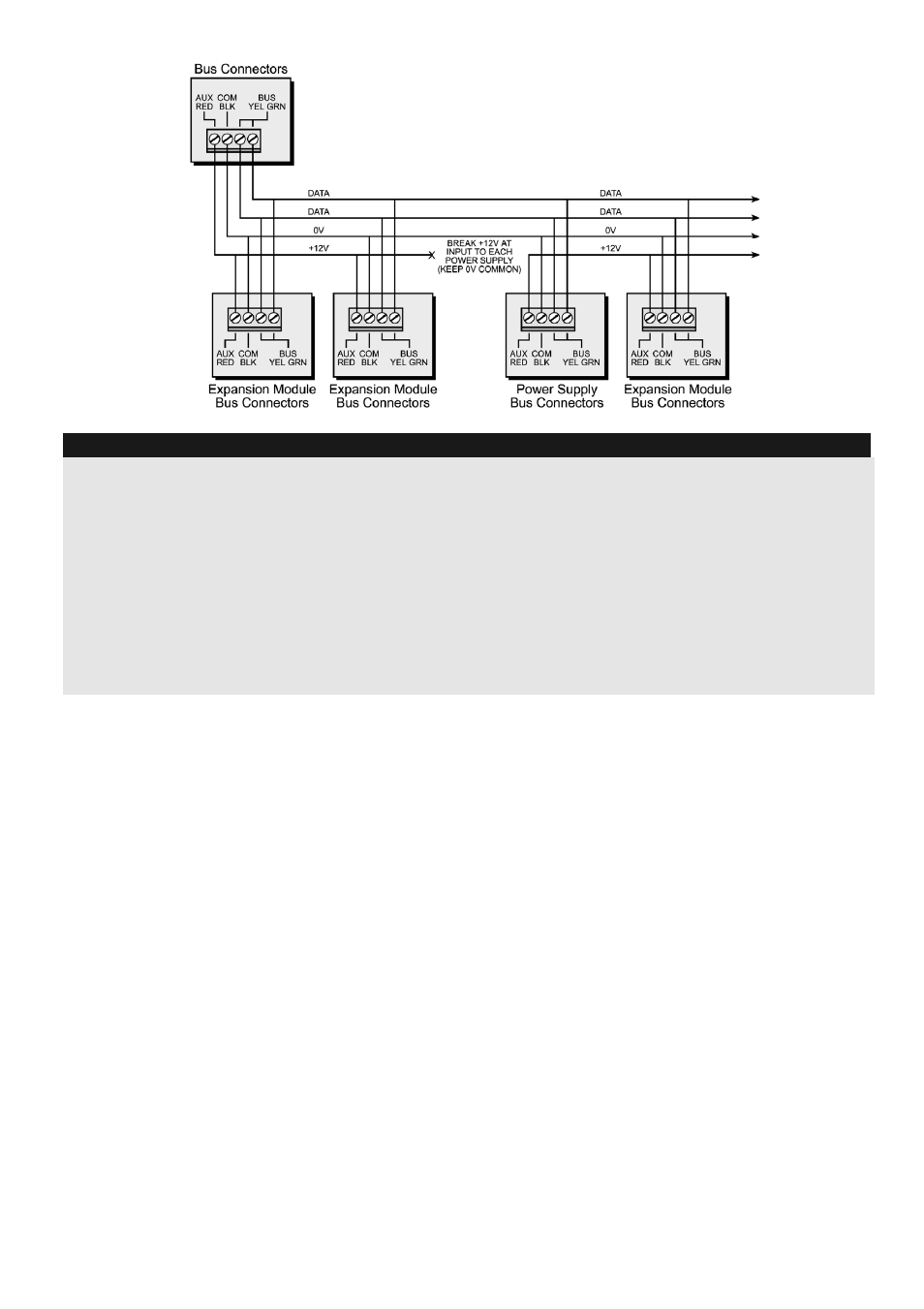

1. Параллельная система кабельной разводки позволяет параллельное подключение из любой
точки проводки.
2. Максимальная длина одного отрезка провода не должна превышать 300 м для всех контактов
шины.
3. В случае проблем со связью с шиной необходимо подключить два резистора 2,2 кОм (по
одному на каждом конце шины передачи данных между зеленым и желтым проводами).
4. При подключении удаленных источников питания НЕЛЬЗЯ подключать красный
провод (фаза 12В) между блоком питания и LightSYS.
5. Для длинных отрезков необходимо использовать соответствующий кабель, указанный в
Приложении A Руководства по установке.
1. Установка идентификационных номеров (ID) шинных устройств
Для большинства устройств необходимо установить DIP-переключатели, чтобы определить их
идентификационные номера.
Устройства разделены на ‘семейства’. Все ‘семейства’ устройств имеют последовательные
идентификационные номера, устанавливаемые с помощью DIP-переключателей. Перед
включением питания задайте каждому модулю идентификационный номер (ID), установив
DIP-переключатели в соответствии с приведенной ниже таблицей:
