Глава 4
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
стр. 29
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietata

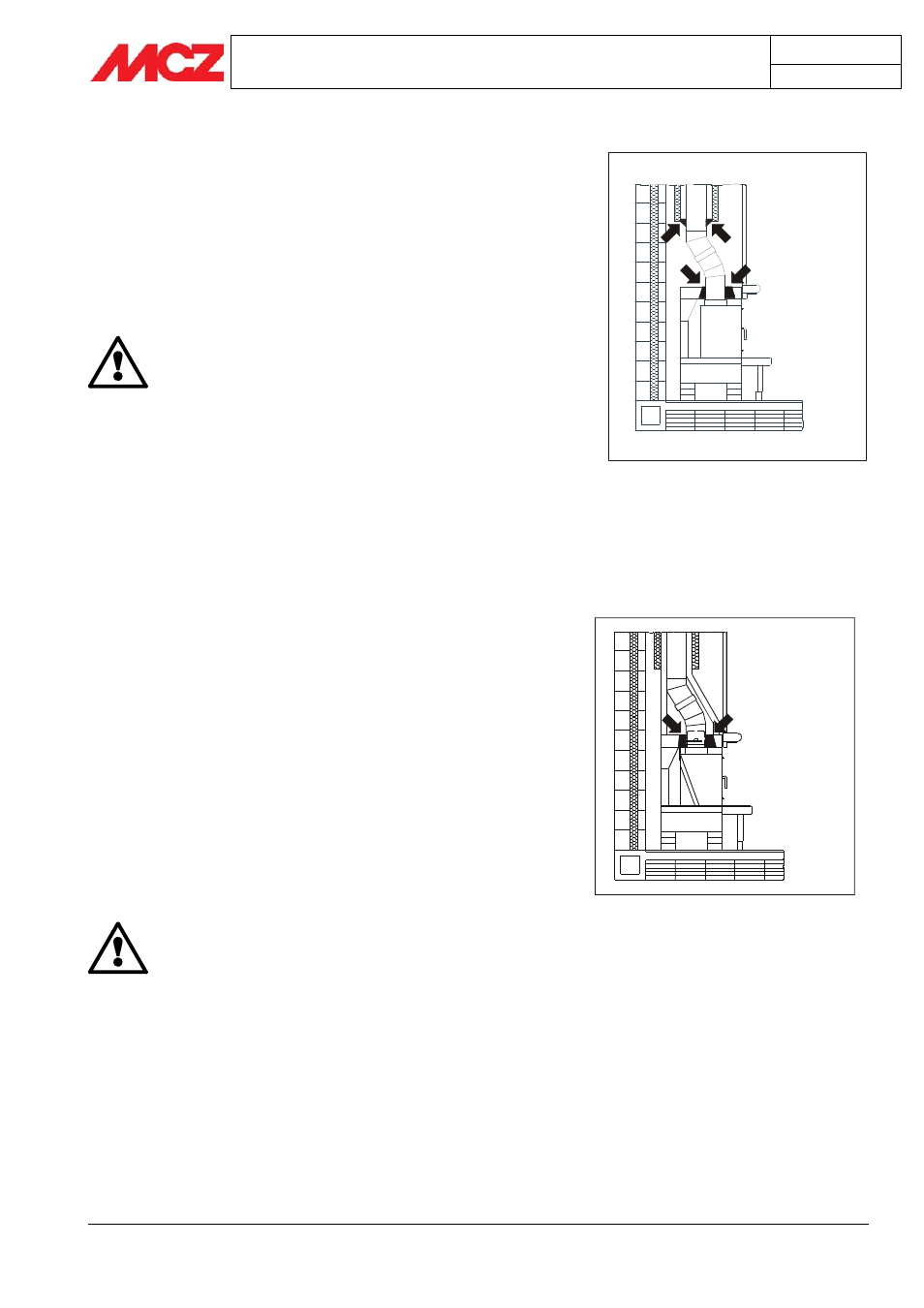

4.5. ПОДСОЕДИНЕНИЕ К ДЫМОХОДУ (все модели)
Для подсоединения топки-инсерта к дымоходу рекомендется
использование соединительных элементов из негибкой
алюминированной стали, устойчивой к достигаемым на этом
участке высоким температурам, и к корродирующему действию
дыма. Такие соединительные элементы могут быть различных
размеров в зависимости от требуемого (см. аксессуары MCZ) их
монтаж облегчается тем, что они легко устанавливаются
вставлением одной детали в другую.
Использование стальных и алюминиевых гибких
труб для посоединения топки-инсерта к дымоходу
запрещено действующими нормативами.
4.5.1. Прямое соединение между топкой-
инсертом и дымоходом
Пробить и разобрать уже существующий глиняный кожух,
подсоединить элементы к дымоходу, обращая внимание на то,
чтобы не превысить угол наклона 45°, при необходимости
заглушить щели во избежание того, что сажа и зола, падающие из
дымохода, будут оседать на топку-инсерт. (Рисунок 3)
4.5.2. Подсоединение посредством раздвижного соединения
Для облегчения монтажа топки-инсерта можно использовать
раздвижное соединение (поставляемое по запросу),
предоставляемое MCZ своим установщикам и позволяющее
достаточно легко произвести установку соединительной трубы и
размещение SmartBox.
Раздвижное соединение может быть закреплено в верхней части
предкожухного кольца, благодаря этому аксессуару при
монтировании соединения не происходит затруднений,
вызываемых габаритами аппарата.
После выполненного подсоединения, плотно заглушить свободное
пространство между трубой и отверстием жаропрочным
материалом или керамической фиброй. Данная операция
требует аккуратности, необходимо убедиться, что данный
участок непроницаем, т.к. любой поток воздуха может
ухудшить тягу. (рисунок 4)
Любое увеличение размеров сечения
соединительной трубы должно производиться
непосредственно над дымоуловителем топки-
инсерта, а не по длине дымохода.
По окончании установки необходимо изолировать
соединительную трубу керамическим волокном
или материалом устойчивым к температуре 600°C.
По окончании действий по заглушке и установке аппарата,
достаточно извлечь верхний дефлектор изнутри топки SmartBox,
просунуть руку вовнутрь дымового канала аппарата, повернуть
рычаг, расположенный внутри раздвижного соединения и
потянуть вниз. Раздвижное соединение опустится в соответствии с
дымовым каналом SmartBox, осуществляя таким образом
подсоединение к дымоходу.
Заглушка прямого соединения с дымоходом
Заглушка соединения с дымоходом
