СБОРКА
Некоторые детали газонокосилки демонтированы в целях транспортировки. Винты,
колеса, маховики, кабельные зажимы и отвертки находятся в пластиковых пакетах.
Сборка несложная при соблюдении данных инструкций:
6.1
Травосборник
Соберите две половины и скрепите их вместе.
Поднимите заднюю крышку и поместите травосборник.
6.2
Нижняя рукоятка
Отрегулируйте нижнюю рукоятку в подходящем положении и закрутите две ручки.
6.3
Верхняя рукоятка
Наденьте крюк для зажима кабеля (5) на верхнюю рукоятку (7).
Расположите верхнюю рукоятку над нижней рукояткой и совместите отверстия.
Вставьте фиксирующие болты через отверстия. Наверните фиксирующие ручки и
затяните рукой.
Прижмите трос к нижней рукоятке и осторожно потяните вверх. Зафиксируйте трос с
помощью кабельных зажимов.
Примечание: для целей хранения, рукоятка выполнена складной.
6.4

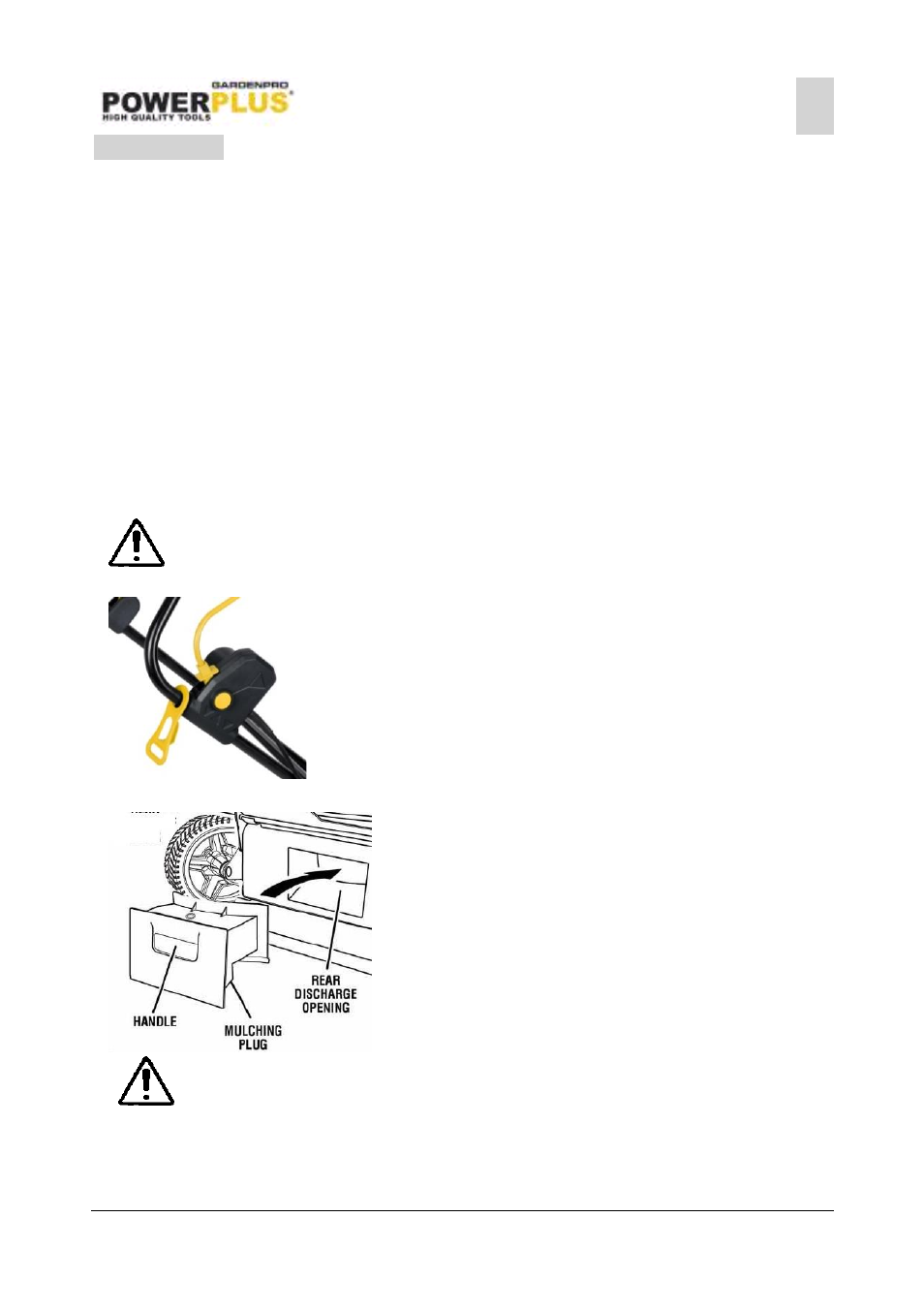

Удлинительный кабель / зажим кабеля
Присоедините розеточную часть кабеля к вилке газонокосилки.
Во избежание отсоединения кабеля во время работы
необходимо протянуть его через кабельный зажим.
6.5
Мульчирующий клин
Поднимите заднюю крышку.
Возьмите мульчирующий клин за его ручку и
наклоните его под углом примерно 15
градусов.
Вставьте клин в заднее отверстие для
выброса.
Опустите заднюю крышку.
Примечание:
При
использовании
мульчирующего
клина
не
устанавливайте травосборник.
