Установка и снятие цангового патрона и фрез
Фрезер поставляется с набором фрез с диаметром хвостовика
12 мм. Имеется ряд фрез для фрезерования различных
профилей в древесине. Одним из примеров применения
является декоративная кромка на плинтусе. Станок оснащен
двумя цанговыми патронами диаметром 8 мм и 12 мм. Для
фрезерования разных профилей применяются различные
фрезы.
Некоторые фрезы очень большие и не оставляют места для
системы отсоса пыли. В этом случае необходимо надевать
противопылевой респиратор.
ВНИМАНИЕ: Убедитесь, что станок не подключен к источнику
электропитания. Чтобы вставить цанговый патрон, определите
положение кнопки блокировки шпинделя на передней стороне
станка. Нажмите ее и удерживайте в этом положении.
Используя входящий в комплект поставки гаечный ключ,
ослабьте гайку цангового патрона, повернув ее против

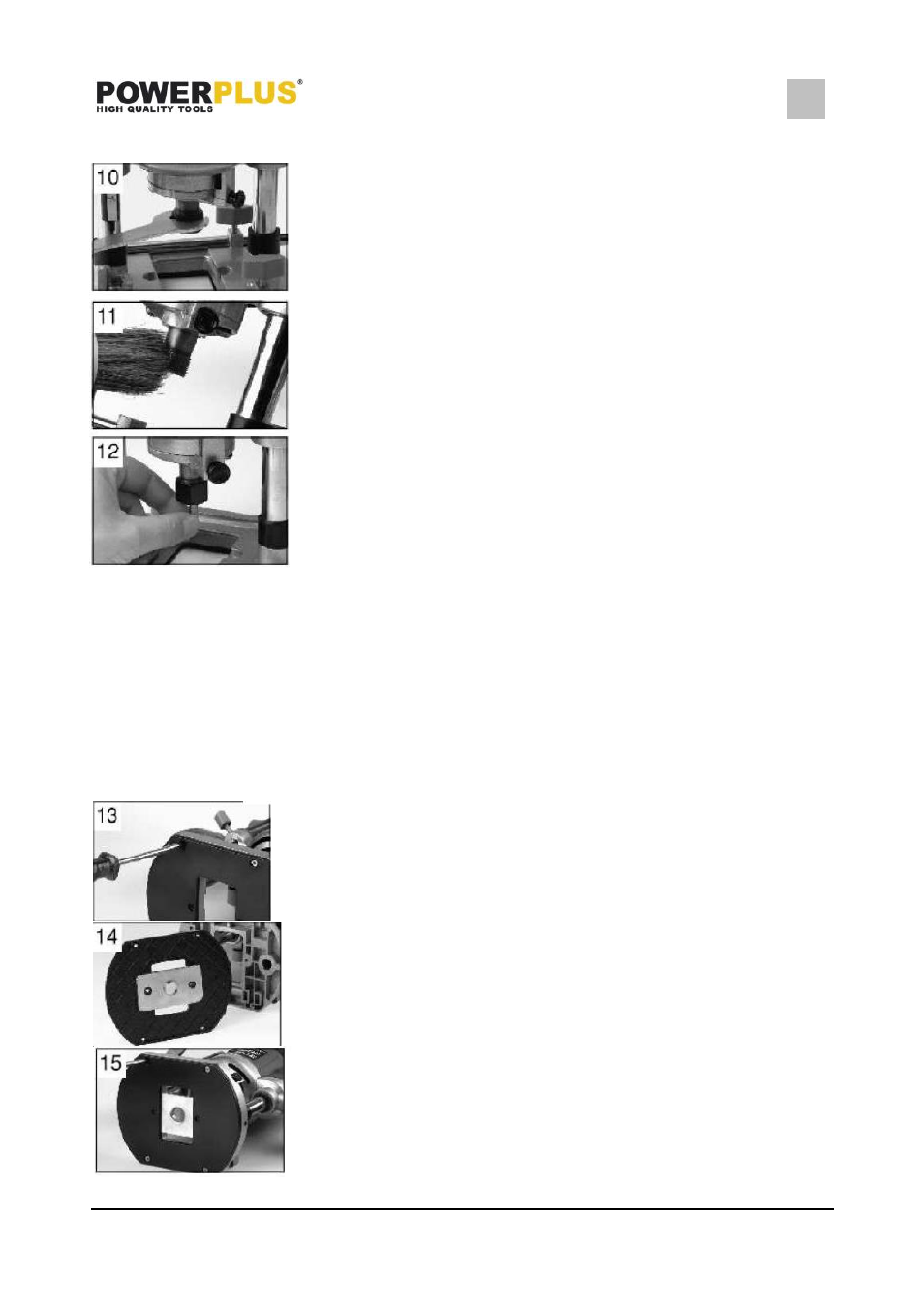

часовой стрелки (Рис. 10). Снимите патрон и очистите
шпиндель (Рис. 11). Вставьте в шпиндель другой патрон и
затяните гайку от руки. Для установки фрезы ослабьте гайку
цангового патрона и вставьте хвостовик фрезы (Рис. 12).
Убедитесь, что фреза вставлена в патрон на длину не менее
20 мм или на половину длины хвостовика. Если глубина
установки меньше, фреза будет неустойчива и может
расшататься во время работы. Нажмите кнопку блокировки
шпинделя, удерживайте ее и затяните гайку цангового
патрона. Периодически проверяйте плотность затяжки гайки
во время работы.
ВНИМАНИЕ: Осторожно обращайтесь с фрезами. Они острые
и могут вызвать порезы.
ВНИМАНИЕ: Перед включением станка убедитесь, что гайки
цангового патрона плотно затянуты.
6.5
Направляющая гильза фрезера
Направляющая гильза фрезера крепится к основанию станка
и гарантирует, что фрезер может следовать по
определенному профилю резания. Могут использоваться
только определенные размеры фрезы. Размер
ограничивается размером отверстия в направляющей гильзе
фрезера.
С этой принадлежностью можно использовать систему отсоса
пыли. Для установки направляющей пластины положите
фрезер на бок. Открутите и снимите два болта для системы
отсоса пыли. Открутите четыре винта с крестообразным
шлицем, крепящие пластмассовое основание к литому
корпусу (Рис. 13). Обратите внимание на выемку в
пластмассовом основании. Установите направляющую
пластину с гильзой снаружи и поместите ее в выемку (Рис. 14).
Сцентрируйте отверстия в пластмассовом основании с
резьбовыми отверстиями в литом корпусе и затяните четыре
винта с крестообразным шлицем (Рис. 15). Снова установите
элементы системы отсоса пыли и закрепите болтами и
гайками.
