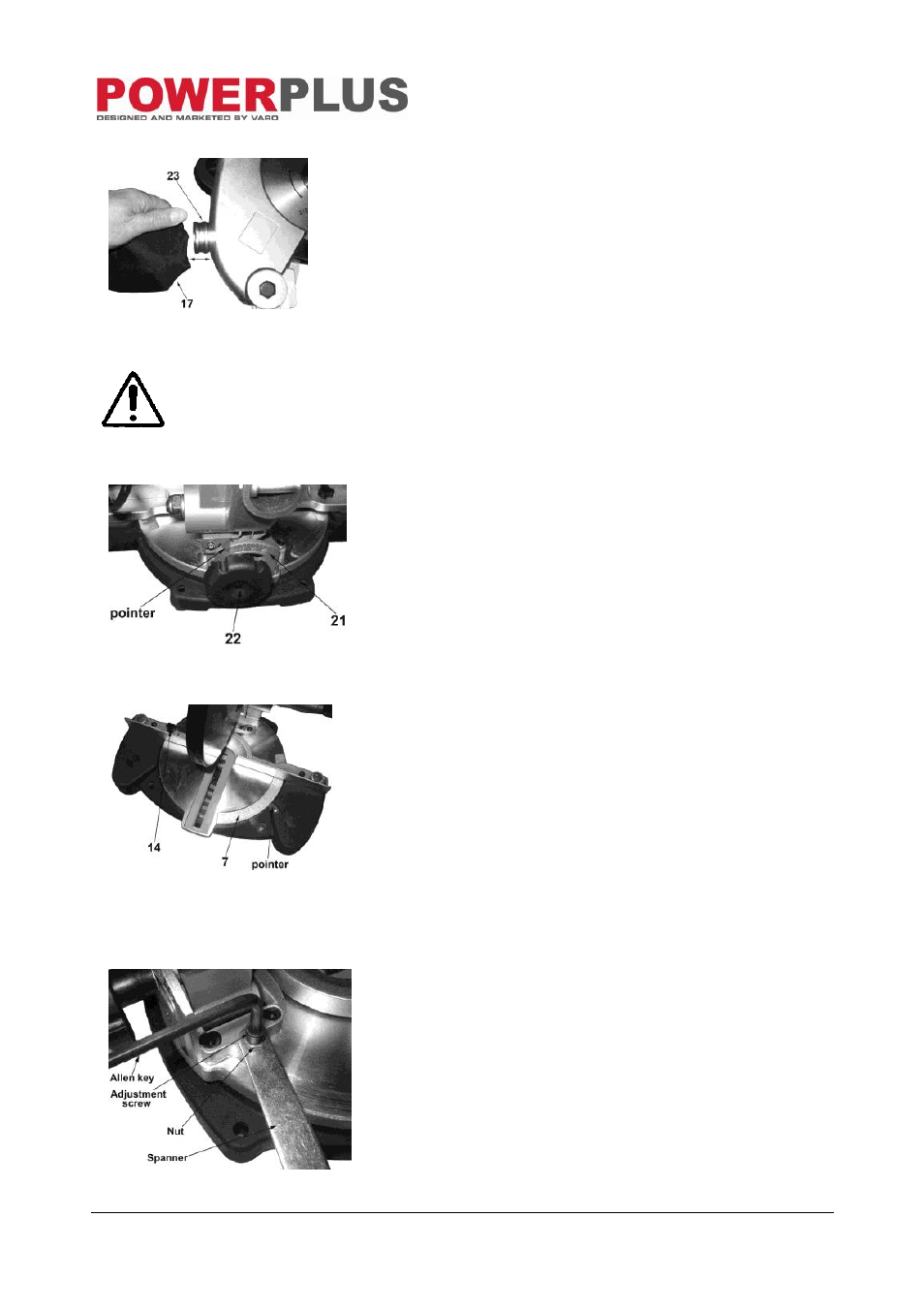

6.5 Установка мешка для сбора опилок
Рис. 4
Закрепите мешок для сбора опилок (17) в
выходном отверстии для опилок (23).
7
РЕГУЛИРОВКИ
Примечание: перед выполнением любых работ по ремонту и
обслуживанию всегда убедитесь, что пила выключена и штепсельная
вилка вынута из сетевой розетки.
7.1 Настройка угла наклона
Рис. 5
Pointer = Указатель
Ослабьте фиксирующую ручку для настройки
угла наклона (22) и наклоните верхнюю часть
пилы влево, пока указатель не покажет нужный
угол на угломере (21), затяните фиксирующую
ручку (22).
7.2
Настройка угла скоса
Рис. 6
Ослабьте фиксирующую ручку для настройки
угла скоса (14) и поверните край стола пилы
влево или вправо, пока указатель не покажет
нужный угол на угломере для угла скоса (7),
затяните фиксирующую ручку (14).
7.3
Калибровка угломера угла наклона
Угломеры отрегулированы на заводе, но мы рекомендуем, в целях обеспечения
высокой точности обработки, проверить регулировку и, при необходимости,
откалибровать их следующим образом:
Рис. 7
 Угол наклона 90°: Зафиксируйте верхнюю
часть в ее самом нижнем положении ручкой
деблокировки (18), и установите на
угломерах углы наклона и скоса на 0°.
Поместите угломерный круг на боковой
стороне пильного диска и стола, если угол
не равен углу наклона в 90°. Настройте
прямой угол поворотом регулировочного
винта (5) по часовой или против часовой
стрелки с помощью торцового ключа (в
комплекте), затяните гайку с помощью
гаечного ключа (в комплекте). (см. Рис. 7)
