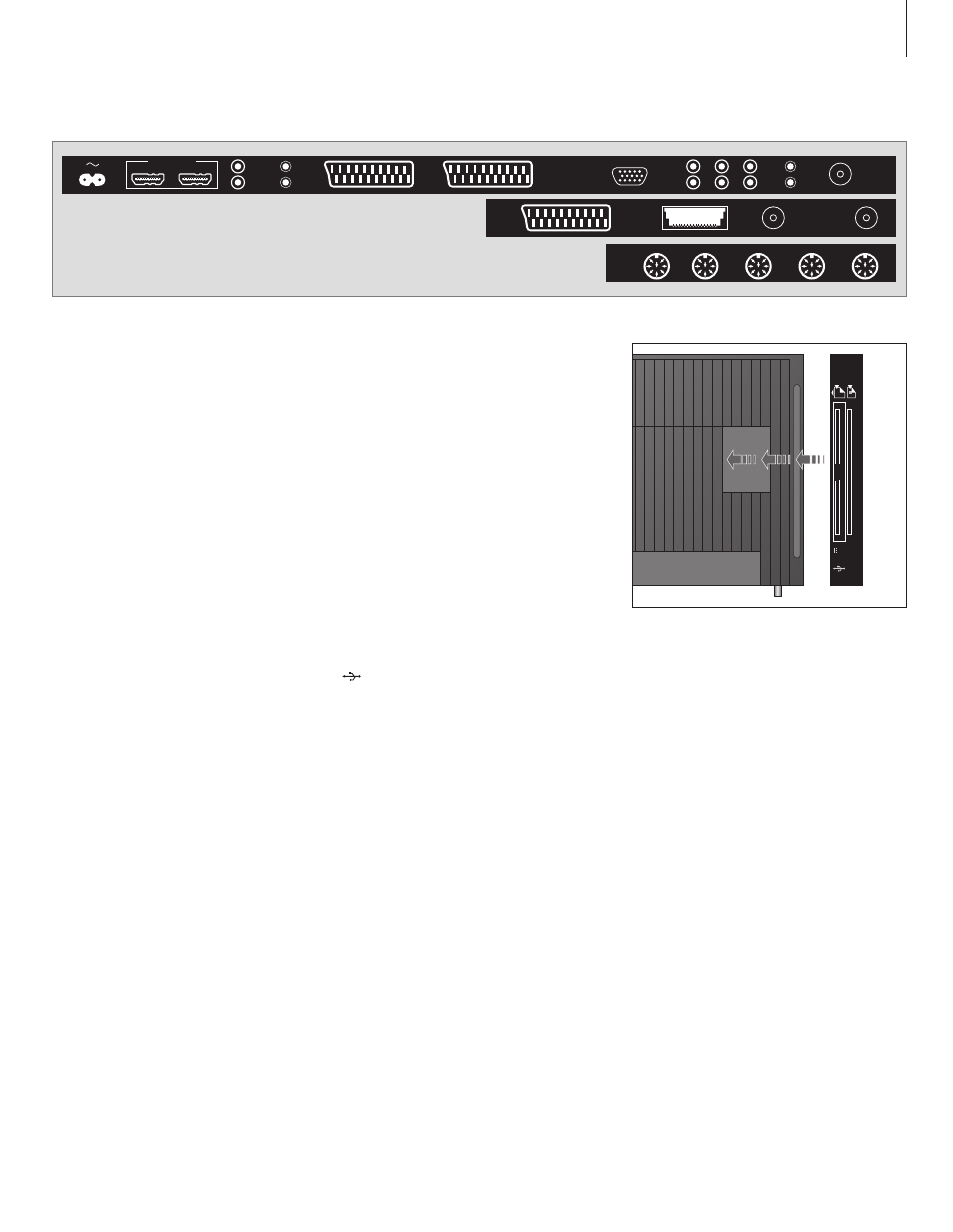

Разъемы модуля объемного звучания
SUB
Разъем для подключения сабвуфера
Bang & Olufsen, например, BeoLab 2.
FRONT – REAR
Разъемы для подключения внешних
акустических колонок в системе объемного
звучания.
Ридер смарт-карт или CA-модуль
SMARTCARD
Для ввода карты, обеспечивающей доступ
к цифровым каналам. Для получения
дополнительных сведений о совместимых
картах обращайтесь, пожалуйста, к торговому
представителю компании Bang & Olufsen.
CA
Для ввода карты или модуля,
обеспечивающих доступ к цифровым
спутниковым каналам. Для получения
дополнительных сведений о совместимых
картах и сочетаниях модулей обращайтесь,
пожалуйста, к торговому представителю
компании Bang & Olufsen.
(USB)
Разъем, предназначенный для использования
только торговым представителем или
специалистом по установке.
Введите смарт-карту в CA-модуль таким
образом, чтобы микросхема была повернута
лицевой стороной в сторону модуля. Установите
CA-модуль так, чтобы его передняя часть
была направлена в сторону телевизора.
Смарт-карта Conax должна быть установлена
таким образом, чтобы микросхема была
повернута лицевой стороной в сторону,
противоположную передней части телевизора.
