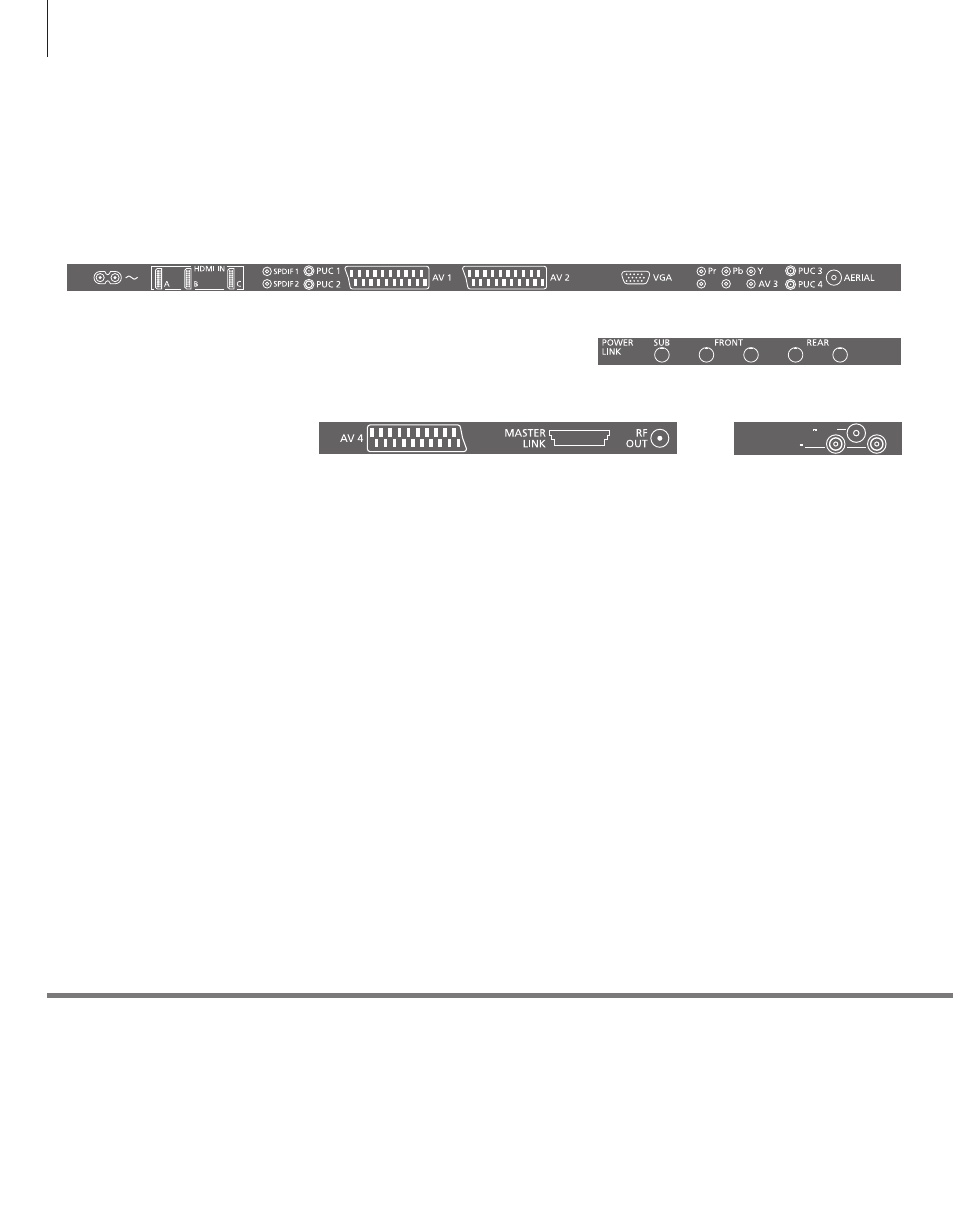

Коммутационные панели
Любое оборудование, которое вы подключаете к основной коммутационной
панели, должно быть зарегистрировано в меню CONNECTIONS.
Полезные советы
~ – Электросеть
Подключение к электрической сети.
HDMI IN (A–B и C на некоторых моделях)
Для подключения видеоисточника High
Definition Multimedia Interface (HDMI) или ПК.
Данные источники могут быть зарегистрированы
для любой группы разъемов AV. Чтобы
увеличить количество разъемов HDMI,
подключите расширительный блок HDMI к
разъему HDMI C, если применимо, в противном
случае - к разъему HDMI B.
SPDIF (1–2)
Цифровой аудиовход для подключения,
например, DVD-проигрывателя. Вы можете
использовать данный разъем вместе с
разъемом AV.
PUC (1–4)
Для ИК-управляющих сигналов дополнительной
аппаратуры, подключенной к разъему AV.
AV (1–2)
21-контактные разъемы для подключения
дополнительной видеоаппаратуры, например,
DVD-проигрывателя, устройства set-top box,
декодера или видеорекордера.
VGA (AV3)
Для подключения ПК с целью приема
аналоговой графики.
AV3 (видео, L, R)
Для аудиоподключения (правый и левый
звуковые каналы соответственно) и
видеосигналов из внешнего источника.
Y – Pb – Pr (AV2–4, 6)
Для приема видеосигнала из внешнего
источника, например, источника HDTV.
Вы можете использовать данный разъем
вместе с разъемом AV или разъемом для
цифровых звуковых сигналов.
AERIAL
Разъем для подключения антенны для приема
аналогового ТВ-сигнала.
Сетевой шнур и вилка
Поставляемые штепсельная вилка и сетевой шнур специально предназначены для вашего устройства. Не
меняйте штепсельную вилку, а в случае повреждения сетевого шнура обязательно приобретите новый у
торгового представителя компании Bang & Olufsen. Подключите разъем ~ на главной коммутационной
панели вашего телевизора к настенной розетке. ИК-приемник загорится красным цветом, телевизор
перейдет в режим ожидания и будет готов к использованию.
5V 50 mA
DVB-T/C
DVB-S
14/18V
400 mA
20
Разъемы системного модуля (дополнительно)
Разъемы модуля DVB
(дополнительно)
Разъемы модуля объемного звучания
Стандартные разъемы
