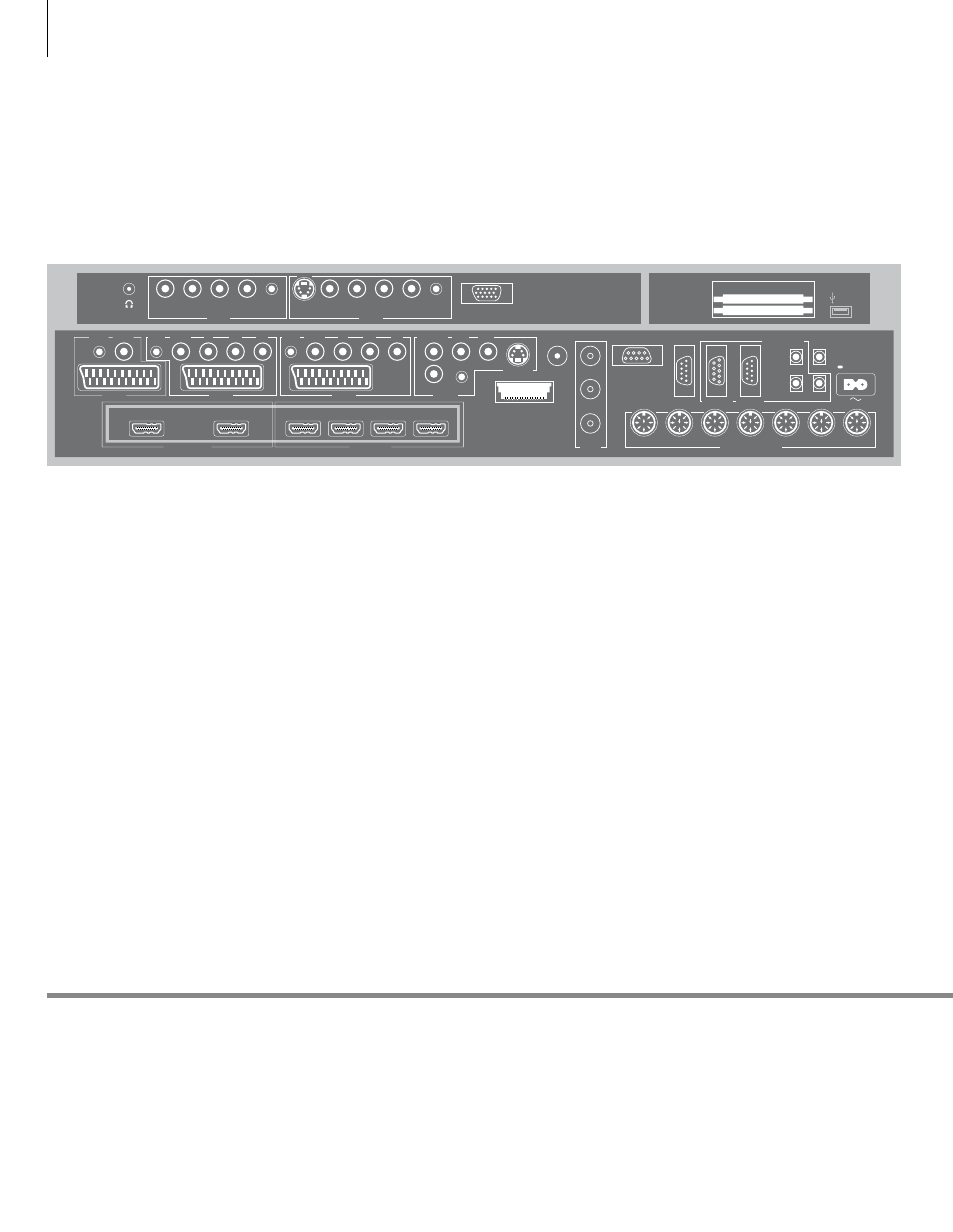

Коммутационные панели
Любая аппаратура, которую вы подключаете к основной коммутационной
панели, должна быть зарегистрирована в меню CONNECTIONS. Устройства,
подключенные к боковой коммуникационной панели, можно зарегистрировать
в меню CONNECTIONS.
Полезные советы
Экономия энергии
Сетевой шнур
Мaster Link не следует подключать, если функция POWER SAVING установлена на ON в меню
STANDBY SETTINGS. Если функция POWER SAVING установлена на ON, а телевизор находится
в режиме ожидания, разъем MASTERLINK становится неактивным. Это означает, что доступ
к телевизору с аудио- или видеосистемы сопряженной комнаты невозможен, пока телевизор
главной комнаты находится в режиме ожидания. Кроме того, недоступной будет запись на
источники, подключенные к любому из разъемов AV. Для получения дополнительной
информации см. Руководство.
Подключите разъем ~ на главной коммутационной панели вашего телевизора к розетке.
Телевизор находится в режиме ожидания и готов к эксплуатации.
AV1
Группа разъемов для AV-подключения
основного видеорекордера или устройства
Set-top box. Вы также можете подключать
другую видеоаппаратуру.
AV2
Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему AV.
AV3
Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему AV.
Телевизор сохраняет открытым канал для
прохождения сигнала между рекордером,
подключенным к разъему AV1, и записываемым
источником, подключенным к разъему AV3.
Это позволяет вам установить автоматическое
включение источника, подключенного к
разъему AV3, а также позволяет установить
для встроенного рекордера, подключенного к
разъему AV1, режимы записи по таймеру с
источника, подключенного к разъему AV3,
при условии, что подключенная аппаратура
поддерживает эти функции.
AV4
Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему AV.
AV5
Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему
AV. Вы также можете подключить BeoMaster,
фотокамеру или видеокамеру.
AV6
Группа разъемов для подключения
дополнительной видеоаппаратуры к разъему
AV. Вы также можете подключить фотокамеру
или видеокамеру.
CTRL (AV1 – AV6)
Для ИК управляющих сигналов дополнительной
аппаратуры, подключенной к разъему AV.
L-IN, R-IN (AV4 – AV6)
Правый и левый линейные входы. AV5 и AV6
предназначены для подачи аудиосигнала
фотокамеры или видеокамеры.
VIDEO IN (AV4 – AV6)
Для видеосигнала. К AV5 и AV6 вы можете
подключить фотокамеру или видеокамеру.
Y – Pb – Pr (AV2 – AV3)
Для приема видеосигнала из внешнего
источника, например, источника HDTV. Вы
можете использовать данный разъем вместе с
разъемом AV или с разъемом для цифровых
звуковых сигналов.
SPDIF (AV1 – AV6)
Цифровой аудиовход для подключения,
например, DVD-проигрывателя.
S VIDEO (AV4, AV6)
Для подключения аппаратуры с выходом Y/C,
например, игровой приставки.
HDMI OUT (DISPLAY 1 - 2)
Подключение плазменного экрана и/или
проектора. При подключении только экрана
или проектора подключите их к разъему
DISPLAY 1, в противном случае подключите
экран к разъему DISPLAY 1, а проектор - к
разъему DISPLAY 2. Одновременное
подключение двух экранов или двух
проекторов недоступно.
HDMI IN (A–D)
Для подключения видеоисточника High
Definition Multimedia Interface (HDMI) или ПК.
Разъем HDMI может быть занят встроенным
видеоустройством. Данные источники могут
быть зарегистрированы для любой группы
разъемов AV. Чтобы увеличить количество
разъемов HDMI, подключите расширительный
блок HDMI к разъему HDMI C.
POWER LINK
CONTROL
CENTRE 1
CINEMA MONITOR
SMARTCARD
PCMCIA
IR IN
DTV DATA
MASTER LINK
1(SUB)
1
ANALOGUE
DVB-S
DVB-T/C
2
3
2 3 4
TTL
5 6
ANT HDMI IN HDMI OUT
AV 4 AV 3 RS232
IR IN
CTRL SPDIF
VIDEO IN L IN R IN
IR 1+2
LINK TV S VIDEO
Y SPDIF CTRL Pb Pr
AV 2
AV 5
AV 1
Y SPDIF
DISPLAY 1
CTRL SPDIF CTRL Pb Pr
R IN L IN
VIDEO
IN SPDIF CTRL
DISPLAY 2 A B C D
AV 6
R IN L IN
VIDEO
IN SPDIF CTRL
VGA
S VIDEO
