>> Подключения

Подключение акустических колонок к телевизору

Вы можете подсоединить к телевизору
до десяти проводных акустических
колонок и сабвуферов с помощью
кабелей Power Link.

Кроме того, вы можете подсоединить
до восьми колонок беспроводным

способом, включая сабвуферы.

Для получения дополнительной
информации о настройке
беспроводных колонок

см. стр. 43

.

Отключите все системы от сети

электропитания, прежде чем
приступите к подключению
дополнительной аппаратуры.

В зависимости от типа колонок,
подключаемых к телевизору, может
возникнуть потребность в разных кабелях
и, возможно, адаптерах. Кабели и
адаптеры можно приобрести у торгового
представителя компании Bang & Olufsen.

Подключение акустических колонок
> Подсоедините кабель Power Link к

соответствующему разъему на
акустических колонках, которые вы

хотите подключить к телевизору.*

1



> Подведите кабели к разъемам,

маркированным PL 1-5 на телевизоре.

> Подключите кабель Power Link к

соответствующему разъему на сабвуфере.

> Подведите кабель к свободному разъему,

маркированному PL 1-5 на телевизоре.

> Снова подключите телевизор

и подсоединенные колонки к
электрической сети.

1

*Не забудьте установить переключатель

на колонках в левое и правое положение
в зависимости от того, слева или справа
находится колонка относительно вашего
места прослушивания.

Если вы хотите подсоединить две колонки
к одному PL-разъему на телевизоре и при
этом невозможно провести кабель между
двумя акустическими колонками,
необходимо приобрести дополнительный
кабельный разветвитель; для получения
дополнительной информации

обращайтесь к торговому представителю

компании Bang & Olufsen.

PL 5

PL 4

MONITOR

CONTROL

PUC 2

A+B

PUC 1

A+B

EXT. IR

PL 3

PL 2

PL1

PUC 3 A+B

CTRL 3

CTRL 2

CTRL 1

1

2

3

4

5

S/P-DIF

IN

STAND

AV

IN

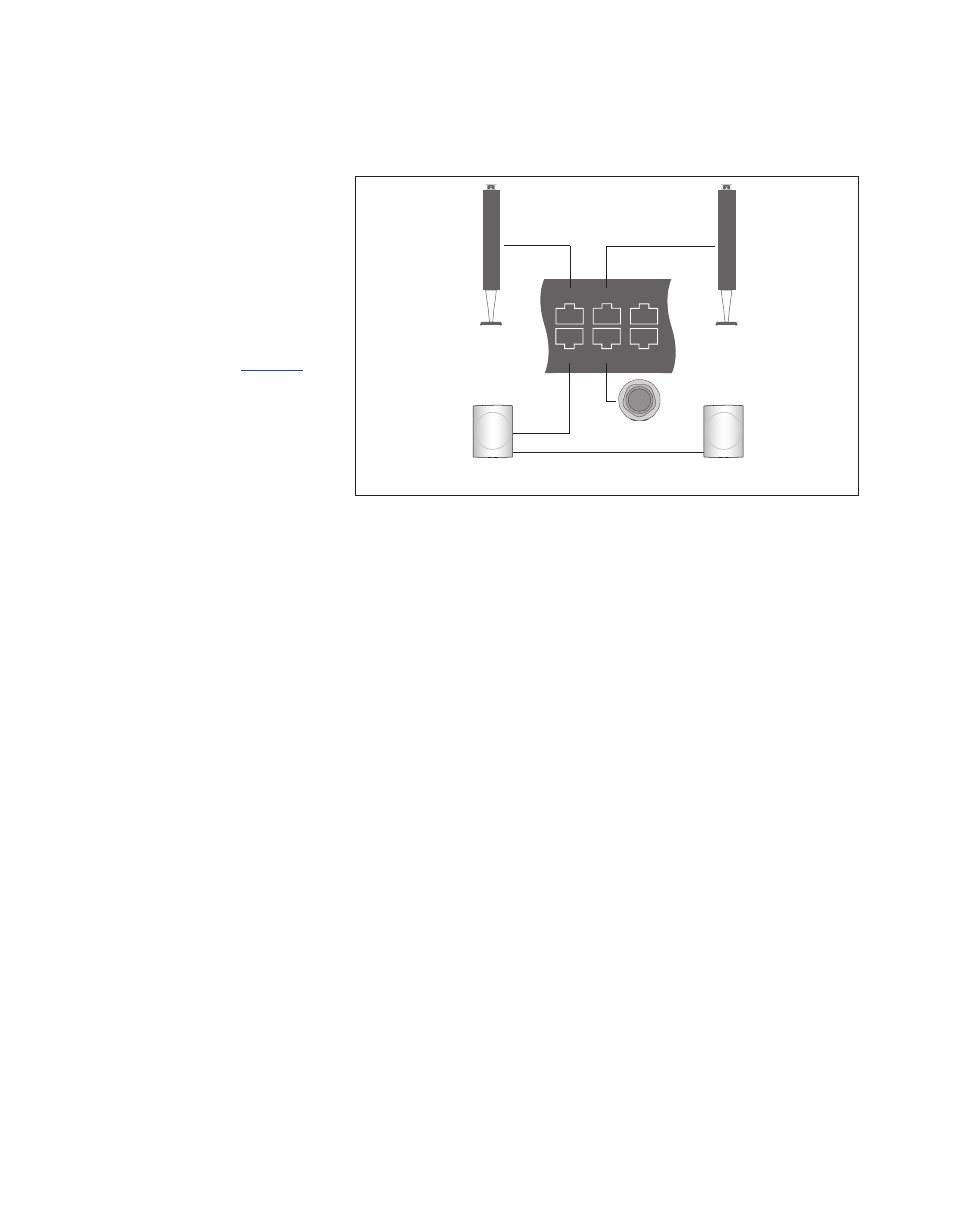

Пример схемы подключения колонок.

Задняя

колонка

Задняя

колонка

Сабвуфер

Фронтальная

колонка

Фронтальная

колонка
