РАЗВОРОТ ПЛОСКОСТИ ОБРАБОТКИ через ось вращения
(Цикл 403, DIN/ISO: G403, версия ПО 17)
14.5
14
TNC 620 | Рук/оводствопользователяПрограммированиециклов | 3/2014
311
14.5
РАЗВОРОТ ПЛОСКОСТИ
ОБРАБОТКИ через ось вращения
(Цикл 403, DIN/ISO: G403, версия ПО
17)

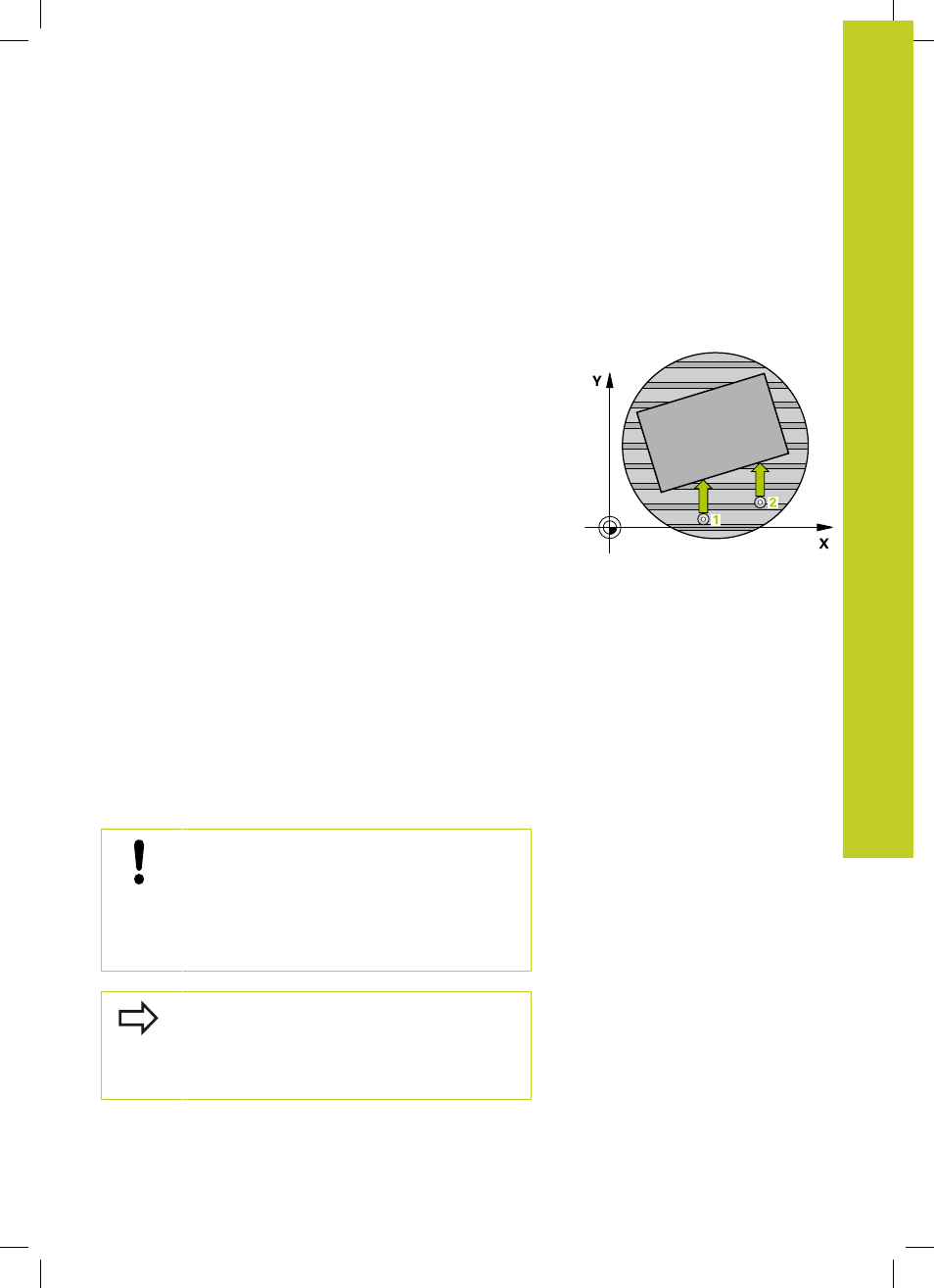

Ход цикла
Цикл измерительной системы 403 путем измерения двух
точек, которые должны лежать на одной прямой, определяет
неровное положение детали. Определенный разворот система
ЧПУ компенсирует вращением оси A, B или C. При этом зажим
детали на круглом столе может быть любым.
1 Система ЧПУ позиционирует измерительный щуп в
режиме ускоренной подачи (значение из колонки FMAX)
и с помощью алгоритма позиционирования (смотри
"Отработка циклов измерительного щупа", Стр. 296) в
запрограммированной точке измерения
1
. При этом ЧПУ
отводит измерительный щуп на безопасное расстояние в
направлении, противоположном заданному направлению
перемещения
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход путем измерительной подачи (колонка
F
).
3 Потом зонд перемещается к следующей точке
контактирования
2
и осуществляет вторую операцию
контактирования
4 УЧПУ позиционирует зонд обратно на безопасную
высоту и затем позиционирует определенную в цикле ось
вращения на установленное значение. При желании после
выравнивания можно установить индикацию в 0
Учитывайте при программировании!
Внимание опасность столкновения!
ЧПУ больше не проводит проверку допустимости
в отношении положений измерения и
компенсирующей оси. Поэтому, при
определенных условиях, может произойти
компенсирующее перемещение со смещением на
180°.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
ЧПУ сохраняет измеренное значение угла также в
параметре Q150 .
