HEIDENHAIN TNC 620 193
7.6
Примеры
программиров
ания

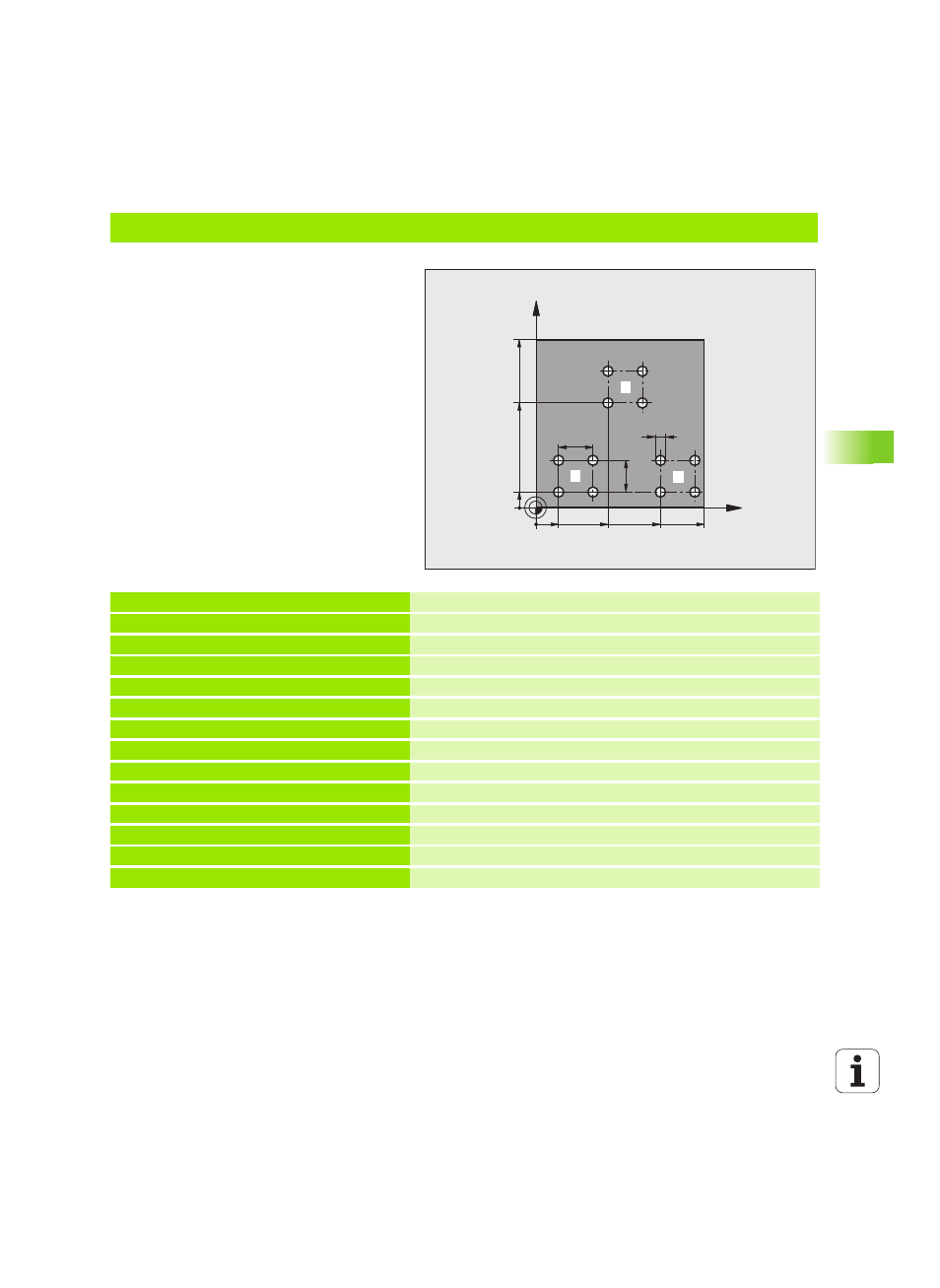

Пример: группы отверстий
Выполнение программы
„ Подвод к группам отверстий в главной
программе
„ Вызов группы отверстий (подпрограмма 1)
„ Один раз запрограммируйте группу
отверстий в подпрограмме 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 * Вызов инструмента
N40 G00 G40 G90 Z+250 * Отвод инструмента
N50 G200 СВЕРЛЕНИЕ Определение цикла "Сверление"
Q200=2 ;БЕЗОП. РАССТ.
Q201=-30 ;ГЛУБИНА
Q206=300 ;F ВРЕЗАНИЕ
Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ
Q210=0 ;F-ВРЕМЯ НАВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=2 ;2 БЕЗОП. РАССТ.
Q211=0 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
