410 8 Программирование: циклы
8.6 SL-
цик
лы
ПРЕДСВЕРЛЕНИЕ (цикл G121)
Отработка цикла
1 Инструмент сверлит с введённой подачей F от актуальной
позиции до первой глубины врезания
2 Затем УЧПУ отводит инструмент на ускоренном ходе обратно
и снова на первую глубину врезания, уменьшённую на
значение расстояения опережения t.
3 Управление самостоятельно установливает расстояние
опережения:
„ Глубина сверления до 30 мм: t = 0,6 мм
„ Глубина сверления больше 30 мм: t = глубина сверления/50
„ Максимальное расстояние опережения: 7 мм
4 Потом инструмент сверлит с введённой подачей F на значение
следующей глубины врезания
5 УЧПУ повторяет эту операцию (1 до 4), пока будет достигнута
заданная глубина сверления
6 На дне отверстия УЧПУ отводит инструмент, после времени
пребывания для выхода из материала, на ускоренной подачи
обратно на позицию старта

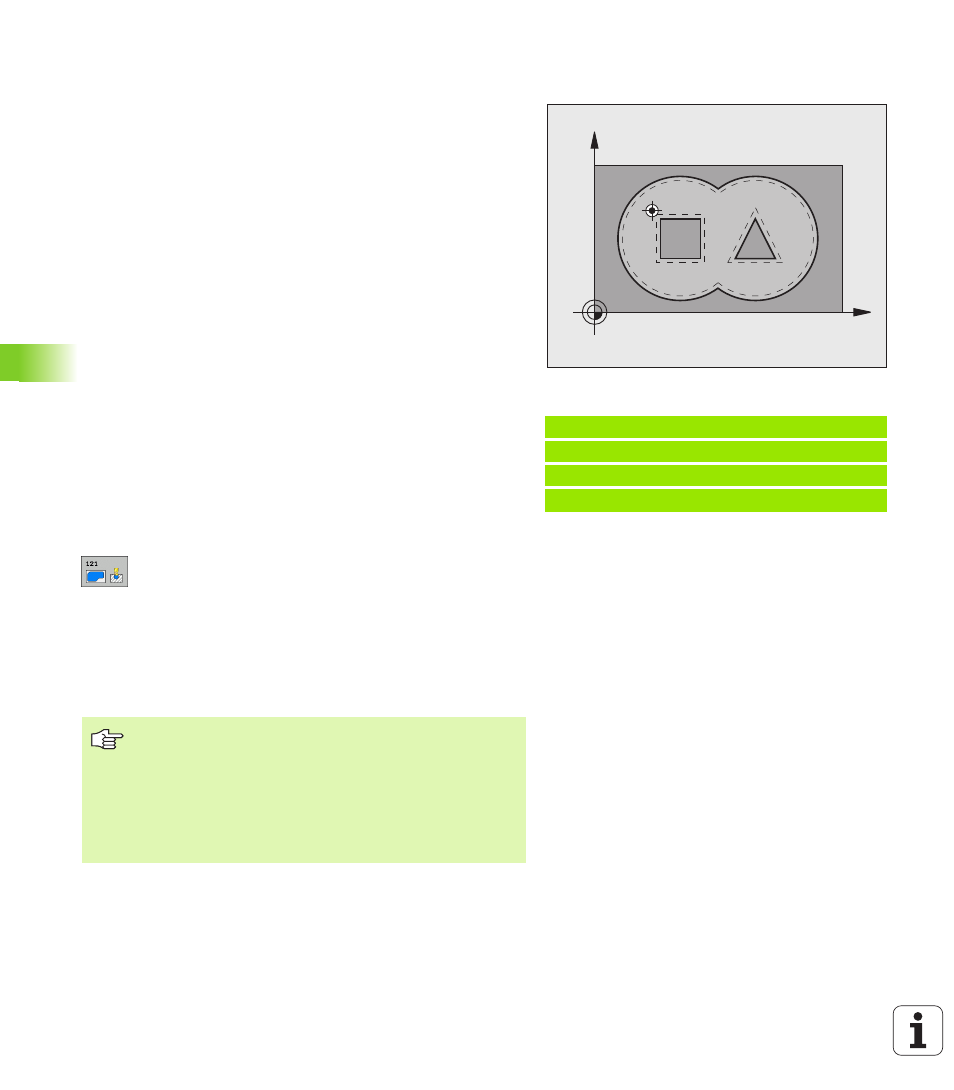

Применение
Цикл G121 ПРЕДСВЕЛЕНИЕ учитывает для пунктов врезания
припуск для читсовой обработки со стороны и припуск для
чистовой обработки на глубине, как и радиус протяжного
инструмента. Пункты врезания являются одновременно точками
старта для протягивания.
 Глубина врезания Q10 (инкрементно): размер,
на который инструмент каждый раз врезается
(знак числа при отрицательном направлении
обработки “–”)
 Подача врезания Q11: подача при сверлении в
мм/мин
 Номер протяжного инструмента Q13: номер
инструмента для протяжного инструмента
Пример: ЧУ-кадры
N58 G121 ПРЕДСВЕРЛЕНИЕ
Q10=+5 ;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q13=1
;ИНСТР.ЧЕРНОВОЙ ОБРАБ.
X
Y
Обратите внимание перед программированием
УЧПУ не учитывает программированного в T-
предложении значения дельта DR для расчёта точек
врезания в материал.
При узкостях УЧПУ может в данном случае не
выполнить предсверления с помощью инструмента,
который больше чернового инструмента.
