28
Фун
кц
и
и
траектории

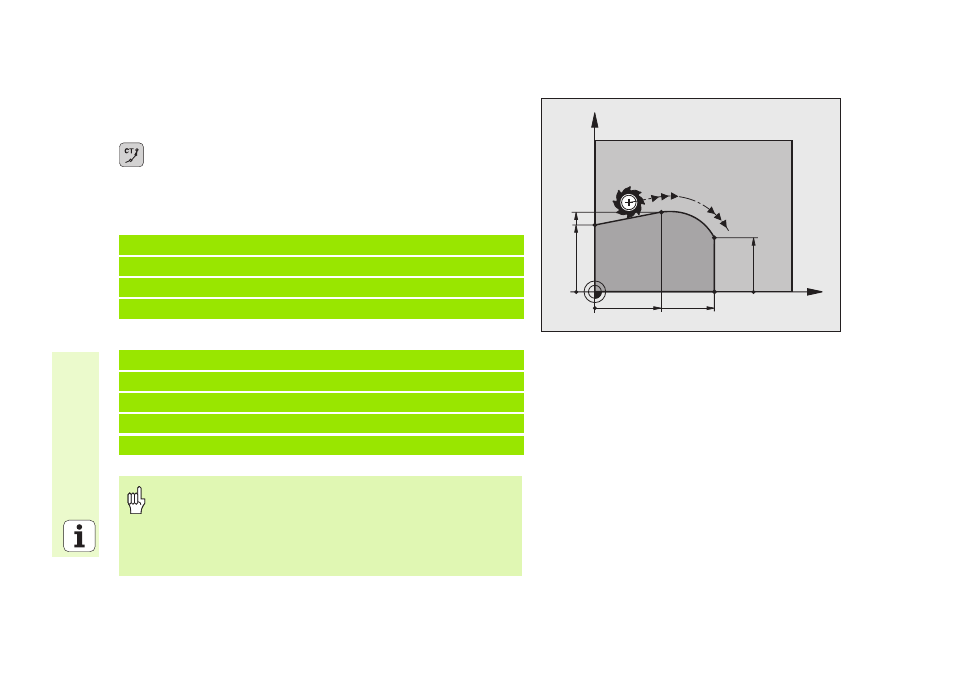

Круговая траектория CT с тангенциальным
примыканием
 координаты конечной точки дуги окружности
 коррекция радиуса RR/RL/R0
 подача F
 дополнительная функция M
С помощью прямоугольных координат
С помощью полярных координат
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
„ Определить полюс CC , перед программированием
полярных координат!
„ Программировать полюс CC только в прямоуголных
координатах!
„ Полюс CC действует так долго, пока не будет
определен новый полюс CC !
X
Y
25 45
25
30
20
