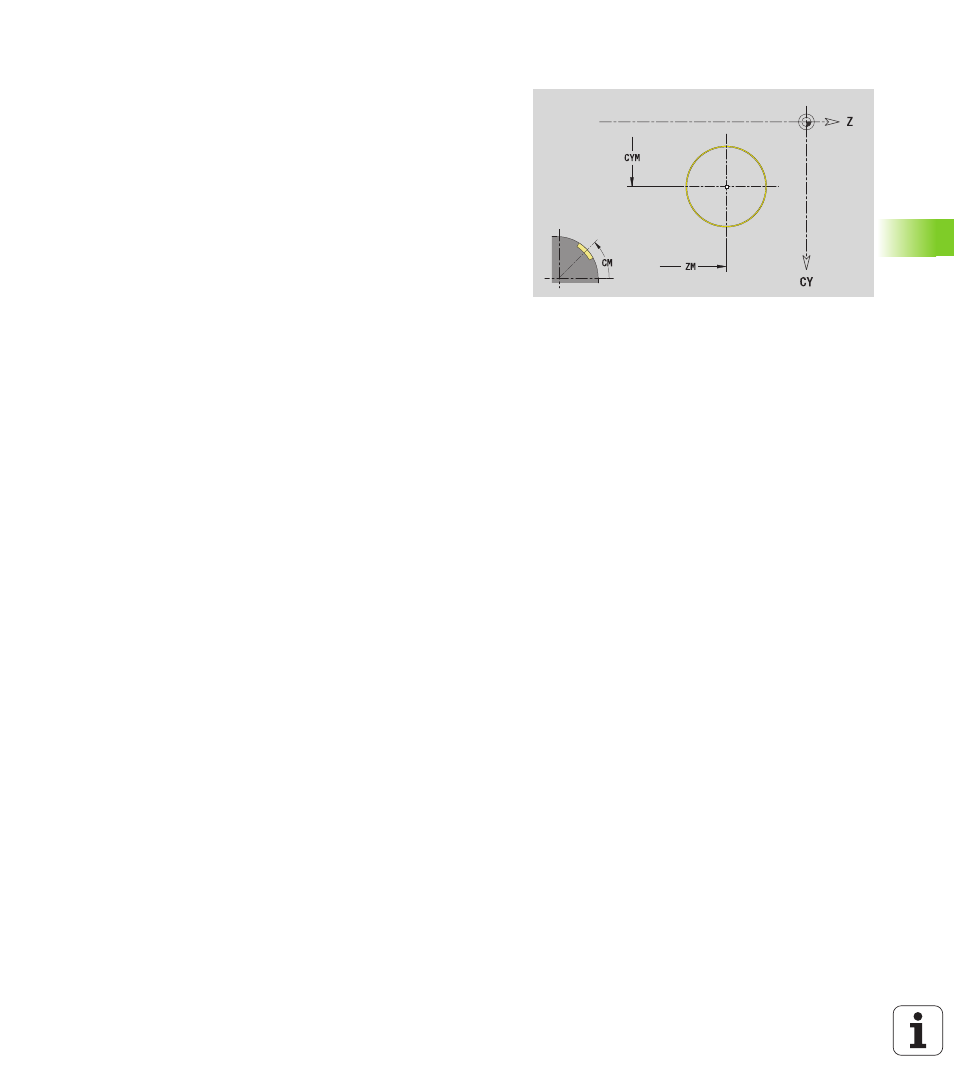

Дуга окружности, поверхность образующей
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
 Идентификатор раздела MANTEL с параметром "Эталонный
диаметр". При вложенных контурах ICP генерирует только
идентификатор раздела.
 G308 с параметрами "Имя контура" и "Глубина фрезерования".
 G314 с параметрами фигуры.
 G309.
Исходные данные, поверхность образующей
ID
Имя контура
PT Глубина фрезерования
XR Диаметр привязки
Параметр, фигура
Z
Центр фигуры
CYM Центр фигуры как размер отрезка (привязка: диаметр XR)
CM
Центр фигуры (угол)
R Радиус
