458 ICP-программирование
5.14
Конт
ур
ы
XY
-пл
о
ск
о
сти

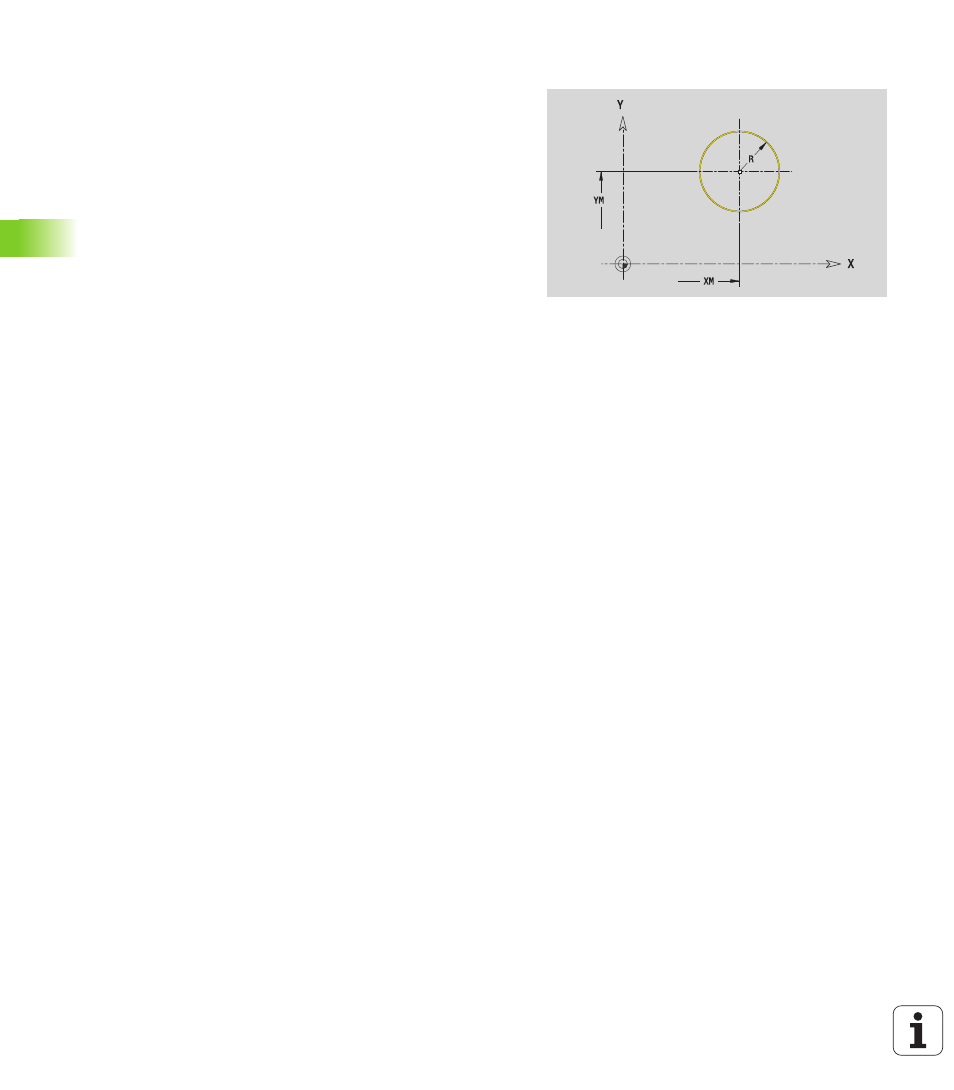

Дуга XY-плоскости
Эталонный размер ZR и Ограничительный диаметр IR можно
определить с помощью функции "Выбор опорной плоскости"
(смотри страница 431).
ICP генерирует:
 Идентификатор раздела STIRN_Y с параметрами
"ограничительный диаметр", "эталонный размер" и "угол
шпинделя". При вложенных контурах идентификатор раздела
отпадает.
 G308 с параметрами "Имя контура" и "Глубина фрезерования".
 G374 с параметрами фигуры.
 G309.
Исходные данные XY-плоскости
Ид. номер Имя контура
PT
Глубина фрезерования
C Угол шпинделя
IR Ограничительный диаметр
ZR Эталонный размер
Параметры фигуры
XM, YM
Центр фигуры
R Радиус
