ND 287 49
I.5
Ря
д
из
мерений
и
статистиче
ск
ое
управ
л
ение
проце
ссо
м
U Нажмите клавишу Softkey CONTROL CHART s, чтобы
отобразить протокол для среднеквадратического отклонения
s (s-протокол). В нем занесено среднеквадратическое
отклонение s каждой выборочной пробы, на экране видно
максимум 30 последних значений. С помощью Softkey ⇐ и ⇒ вы
можете открывать предыдущие или последующие 25 значений.
В протоколе отмечена также верхняя контрольная граница
среднеквадратического отклонения UCL r, а также среднее
значение . ND показывает также рассчитанное -значение.
U Нажмите клавишу Softkey CONTROL CHART r, чтобы
просмотреть r-протокол. Диапазон r (англ. range) - это разница
между максимальным и минимальным значением выборочной
пробы. Он является показателем рассеяния процесса. На
экране видны максимум 30 последних значений. С помощью
Softkey ⇐ и ⇒ вы можете открывать предыдущие или
последующие 25 значений. В протоколе отмечена также
верхняя контрольная граница диапазона UCL r, а также среднее
значение диапазона . ND показывает также рассчитанное -
значение.
U С помощью Softkey SPC ANALYSIS вы вернетесь назад к
просмотру статистических данных .

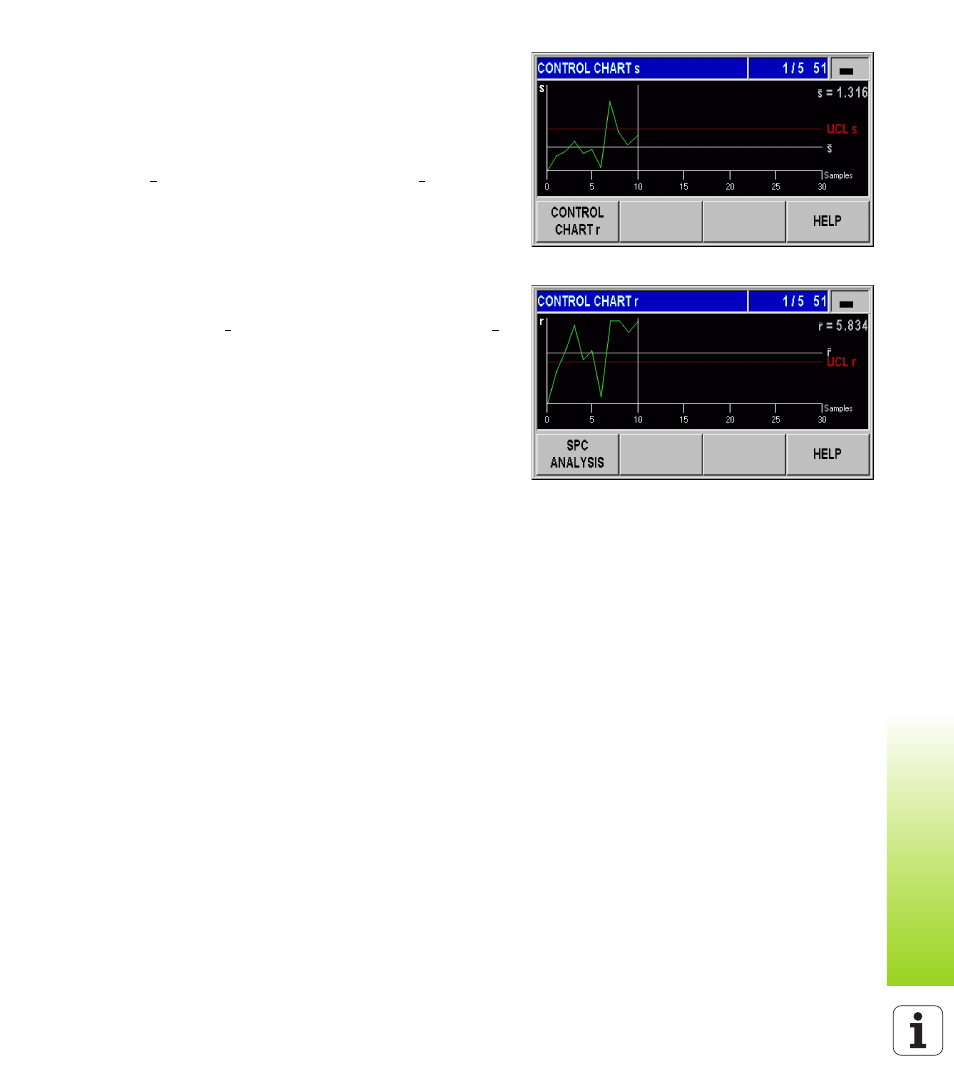

рис. I.51 Протокол s
рис. I.52 Протокол r
s s
r r
