INDIGO AV Mixer Руководство пользователя
69
Учебное пособие 1 — Небольшая презентация
6.1.2
Подключения
В данном примере используются следующие устройства:
•
(1) INDIGO AV Mixer
•
(2) Миниатюрная видеокамера miniDV camera, снимающая
говорящего; подсоединенная посредством S‐Video ко входу
S‐VIDEO 1 секции VIDEO IN (ANALOG/DIGITAL)
•
(3) Microphone (Микрофон) для говорящего; подключенный ко
входу 7 L секции LINE/MIC IN
•
(4) Laptop для ввода визуальной информации, например
презентаций PPT или видео; подключаемый ко входу DVI‐I 1
секции COMPUTER VIDEO IN (на плате высокого разрешения
HiRes)
•
(5) CD/DVD player для фоновой музыки; подключенный ко входу
RCA 1 L/R секции ANALOG AUDIO LINE IN
•
(6) Projector (Проектор), чтобы позволить аудиториии видеть
презентацию; подключенный к DVI‐I MAIN секции COMPUTER
VIDEO OUT (на плате высокого разрешения HiRes)
•
(7) Усилитель с колонками; подключенный к выходу ANALOG
MAIN OUT через RCA
•
(8) Наушники; подключенные к разъему наушников на верхней
панели
Все эти устройства подключены к вашему INDIGO AV Mixer
следующим образом:

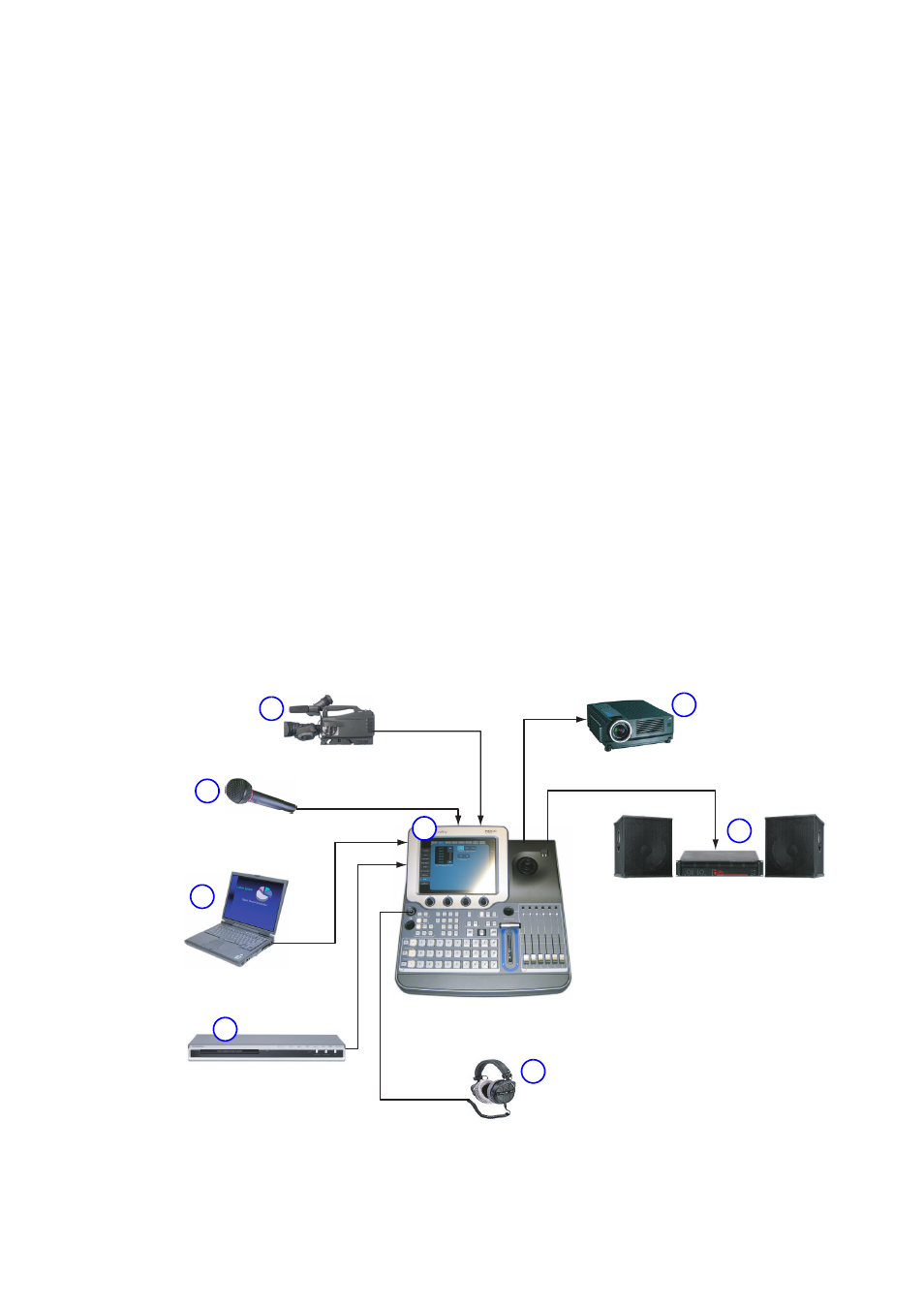

Изображение 34. Подключения для данной схемы небольшой презентации
2
3
4
1
5
6
7
8
S-Video 1
DVI-I MAIN
LINE/MIC IN
DVI-I 1
ANALOG AUDIO LINE IN 1
ANALOG AUDIO MAIN OUT
