расположенИе на сельскохозяЙстВенноЙ машИне
6.1
Рекомендуемое расположение компонентов системы

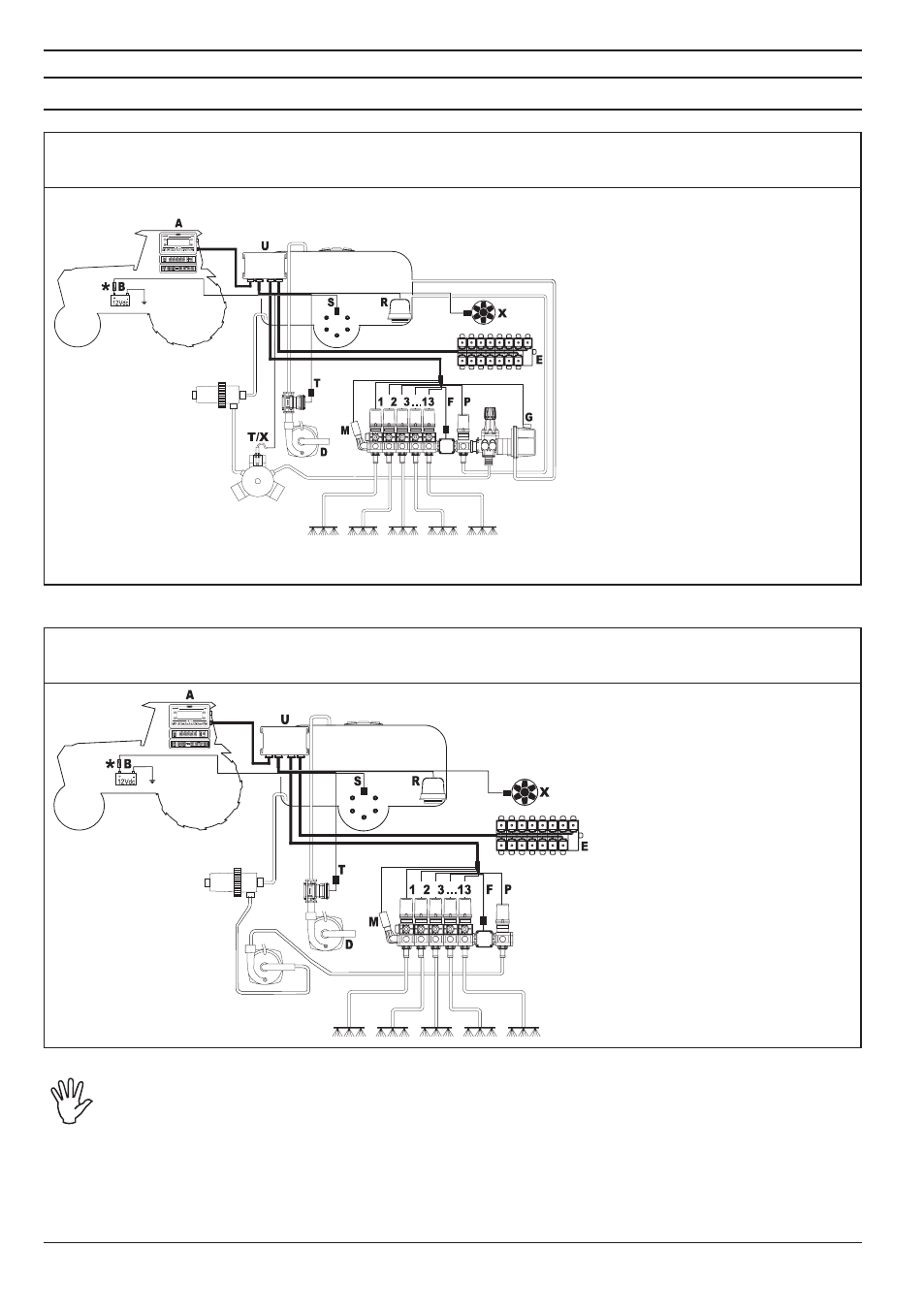

СОЕДИНЕНИЕ БЛОКА ДУ
Монтажная схема для полевых опрыскивателей с мембранным насосом
Обозначения:
A
Bravo 300S
B
Батарея
D
Насос
E
Гидравлический блок
F
Расходомер
G
Главный клапан
M
Датчик давления
P
Регулирующий клапан
R
Пенный маркер
S
Датчик скорости
T
Расходомер наполнения
/ Pump Protector
X
Датчик RPM / Pump Pro-
tector
U
Блок ДУ
1÷13 Клапаны секции
СОЕДИНЕНИЕ БЛОКА ДУ
Монтажная схема для полевых опрыскивателей с центробежным насосом
Обозначения:
A
Bravo 300S
B
Батарея
D
Насос
E
Гидравлический блок
F
Расходомер
M
Датчик давления
P
Регулирующий клапан
R
Пенный маркер
S
Датчик скорости
T
Расходомер наполнения
U
Блок ДУ
X
Датчик RPM
1÷13 Клапаны секции
Kомпьютер должен напрямую соединяться с аккумуляторной батареей
сельскохозяйственной машины.
*
Не соединяйте компьютер, если задействован ключ зажигания (15/54).
Рис. 2
Рис. 3
