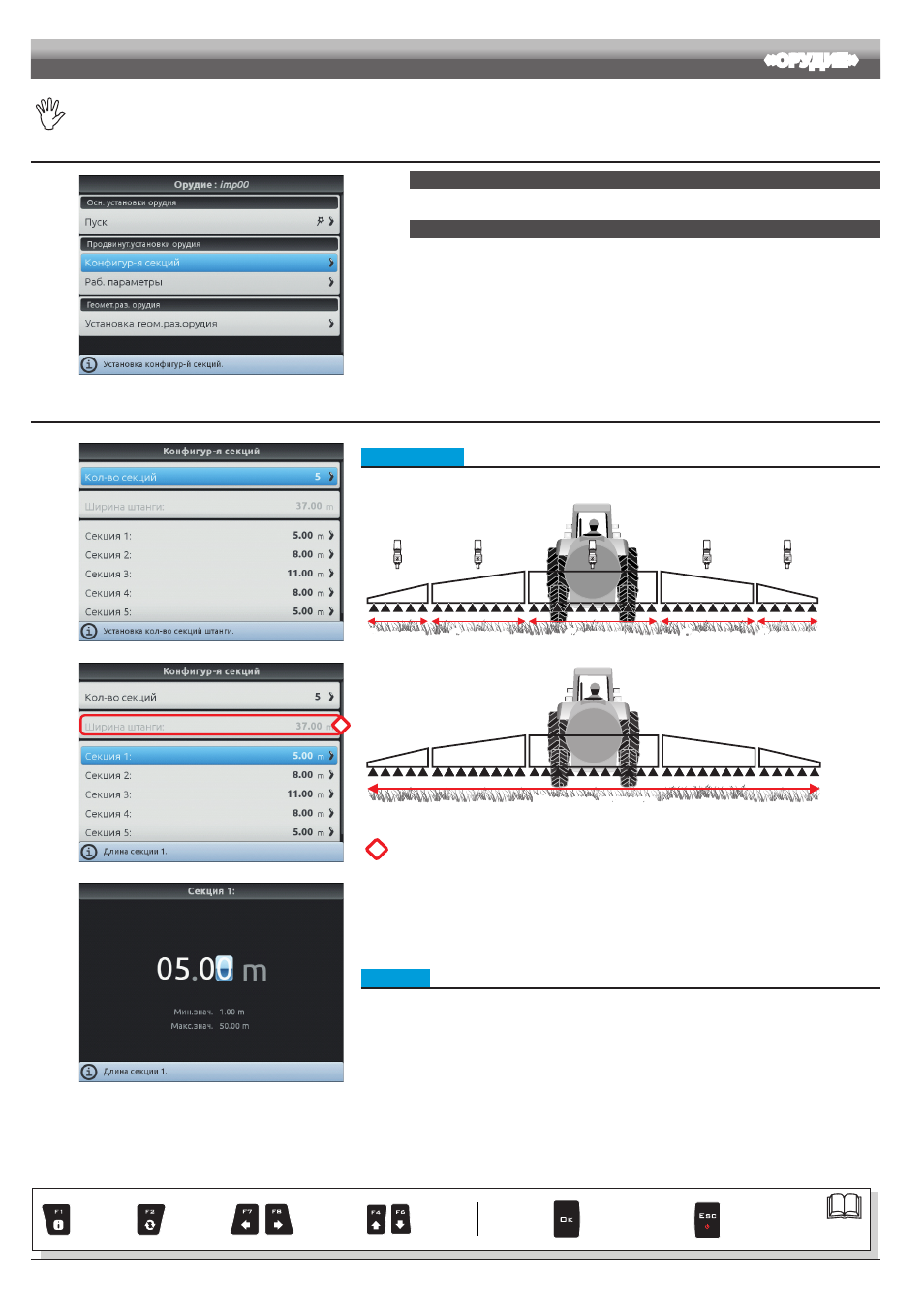

14
Тип отображенного орудия зависит от выполненных базовых установок (гл. 9), на основании которых изменятся и
пункты Рис. 41.
10.1 Орудие
Рис. 41
Продвинутые установки орудия
• Конфигур-я секций (пар. 10.1.1).
• Раб. параметры (пар. 10.1.2).
Геомет.раз.навесного оруд.
• Установка геометрических размеров (пар. 10.1.3).
10.1.1 Конфигурация секций
Рис. 42
• Кол-во секций
- Укажите количество секций штанги.
Секция Секция Секция Секция Секция
Рис. 43
*
Рис. 44
Ширина штанги
Рис. 45
*
На основании выполненного программирования изменится значение ширины штанги,
отображенное на Рис. 44.
Рис. 46
• Секция 1
- Укажите ширину каждой секции.
ПРОДВИНУТОЕ ПРОГРАММИРОВАНИЕ «ОРУДИЕ»
Пар.
7.4
Выход со страницы
функции или
изменения
параметра Подтверждение
доступа или
изменение
параметра
Прокрутка
(влево/
вправо) Стирание
выбранной
буквы
Увеличение /
уменьшение
значения
параметра
Прокрутка
(вверх/
вниз) Ввод
выбранной
буквы
