ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
I. НАЗНАЧЕНИЕ
Кодовый замок SZW-02, называемый также кодовой клавиатурой, предназначен для
управления системой охранной сигнализации (включение задержки, постановка и снятие
с охраны), электромагнитным замком двери и другими устройствами, которые потребляют
ток порядка 2 А. SZW-02 выполнен по технологии поверхностного монтажа SMD
и размещается в эстетичном пластиковом корпусе с подсветкой силиконовой клавиатуры.
Он предназначен для установки внутри закрытых помещений.
II. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

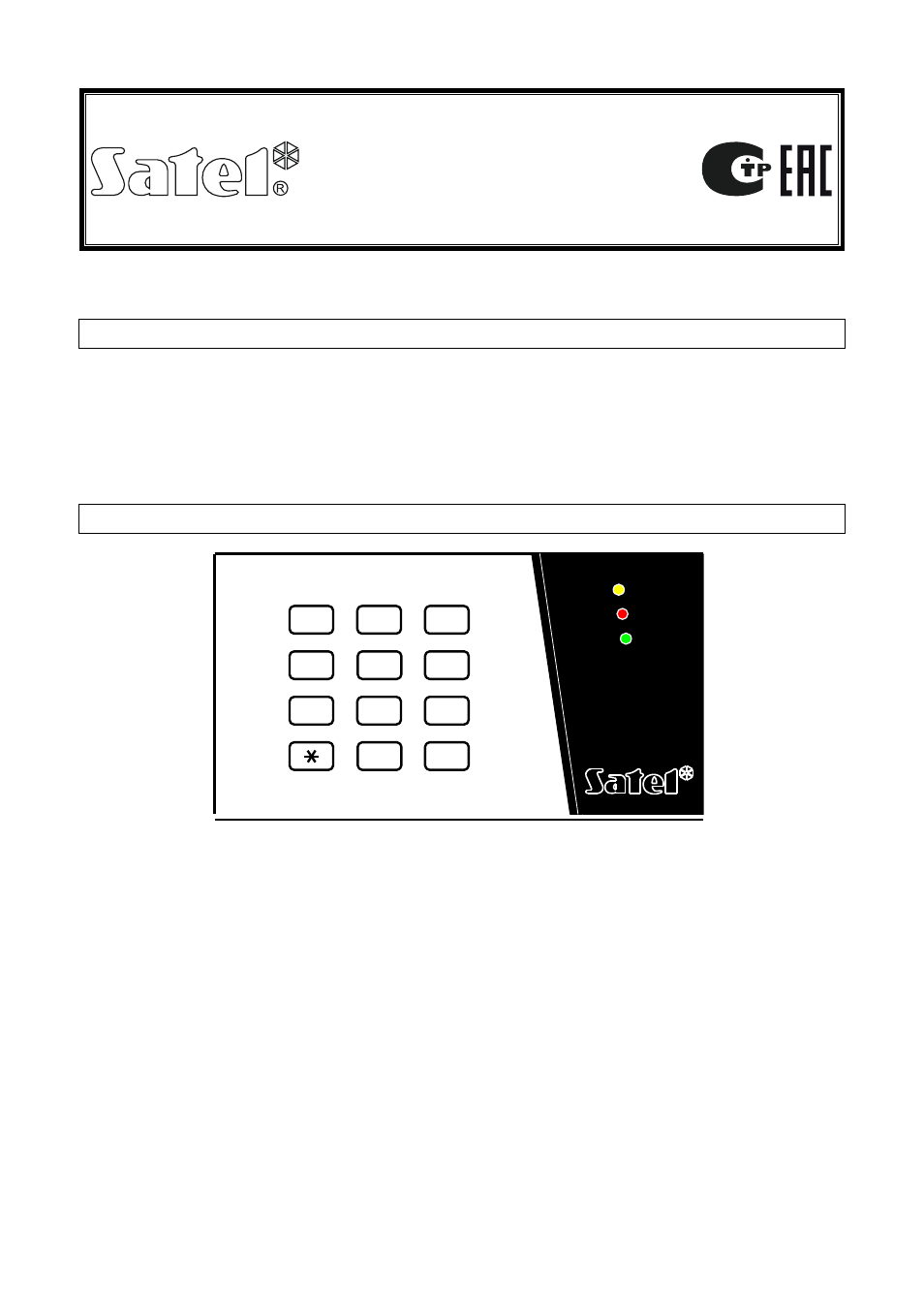

Рис. 1. Вид SZW-02
3 светодиода индицируют текущее состояние и облегчают настройку основных функций:
СИСТЕМА - желтый цвет - светодиод управляется извне, его назначение задается
установщиком системы;
ВКЛ.
-
красный цвет - светодиод индицирует активное состояния замка;
ВЫКЛ.
-
зеленый цвет - светодиод индицирует неактивное состояния замка.
Функция управления осуществляется замыканием или размыканием контактов реле (клемм
C-
C). Изменение состояния замка происходит после ввода правильного кода доступа (не
более 12 цифр) клавишей [#]. Замком может управляться двумя кодами доступа, один из
которых является сервисным и позволяет изменить программируемые рабочие параметры.
Ввод ошибочного кода вызывает формирование предупредительного сигнала – два
звуковых сигнала. После трехкратного ввода неправильного пароля происходит активация
выхода ALM. Ввод правильного кода переключает выход ALM в неактивное состояние.
Выход ALM может использоваться для управления зоной приемно-контрольного прибора, но
он не предназначен для непосредственного управления работой реле.
СИСТЕМА
ВКЛ.
ВЫКЛ.
1
2
3
6
4
5
7
8
9
0
#
