SATEL SPL-5020 2
Для управления акустической
сигнализацией предназначен вход
STA
, а оптической – вход STO. Тип
включающего сигнала задается
с помощью перемычек JP1 и JP2.
Оповещатель может работать как с
аккумулятором 12 В/0,8 Aч,
запитываясь от собственного источника питания, так и без него. Аккумулятор следует
подключить к разъему BATTERY на плате электроники. При использовании аккумулятора
необходимо подать питающее напряжение порядка 13V - 13,8В для обеспечения правильного
процесса его зарядки. Провода электропитания подключаются к клеммам +12V и GND
оповещателя. Отсутствие напряжения на этих клеммах, при подключенном аккумуляторе,
включает звуковую тревогу, которая продолжается приблизительно 6 минут. При
восстановлении электропитания сигнализация выключается. Максимальный ток выходов ПКП
должен обеспечивать необходимую мощность для правильной работы оповещателя.
Клеммы TMP предназначены для подключения оповещателя к тамперному (антисаботажному)
шлейфу системы. Оповещатель оборудован защитой от вскрытия корпуса и от отрыва от
стены. Для защиты от отрыва от стены, следует привинтить антисаботажный элемент корпуса
(Рис. 1) к поверхности.
4.
Технические данные
Напряжение питания: оповещатель без аккумулятора ............................................... 12 B DC ±15%
Напряжение питания: оповещатель с внутренним аккумулятором ............................ 13...13,8 В DC
Потребление тока: акустическая сигнализация ....................................................................... 200 мА
Среднее/макс. потребление тока: оптическая сигнализация........................................... 350/500 мА
Рекомендуемый аккумулятор ............................................................................................. 12 В/0,8 Aч
Ток зарядки аккумулятора .................................................................................................... oк. 100 мА
Защита внутреннего аккумулятора ............................................................. предохранитель T 3,15 A
Громкость звука ..................................................................................................................... ок. 120 дБ
Диапазон рабочих температур ..................................................................................... -35 °C…+55 °C
Габаритные размеры ................................................................................................... 298x197x72 мм
SATEL sp. z o.o.
ul. Budowlanych 66
80-298
Gdańsk
ПОЛЬША
тел. (48) 58 320 94 00
www.satel.eu
Декларации соответствия EC
и сертификаты в последней редакции
Вы можете скачать с веб-сайта
www.satel.eu
AC AC OUT1 COM OUT2 OUT3 +12V COM
ПКП (пример)

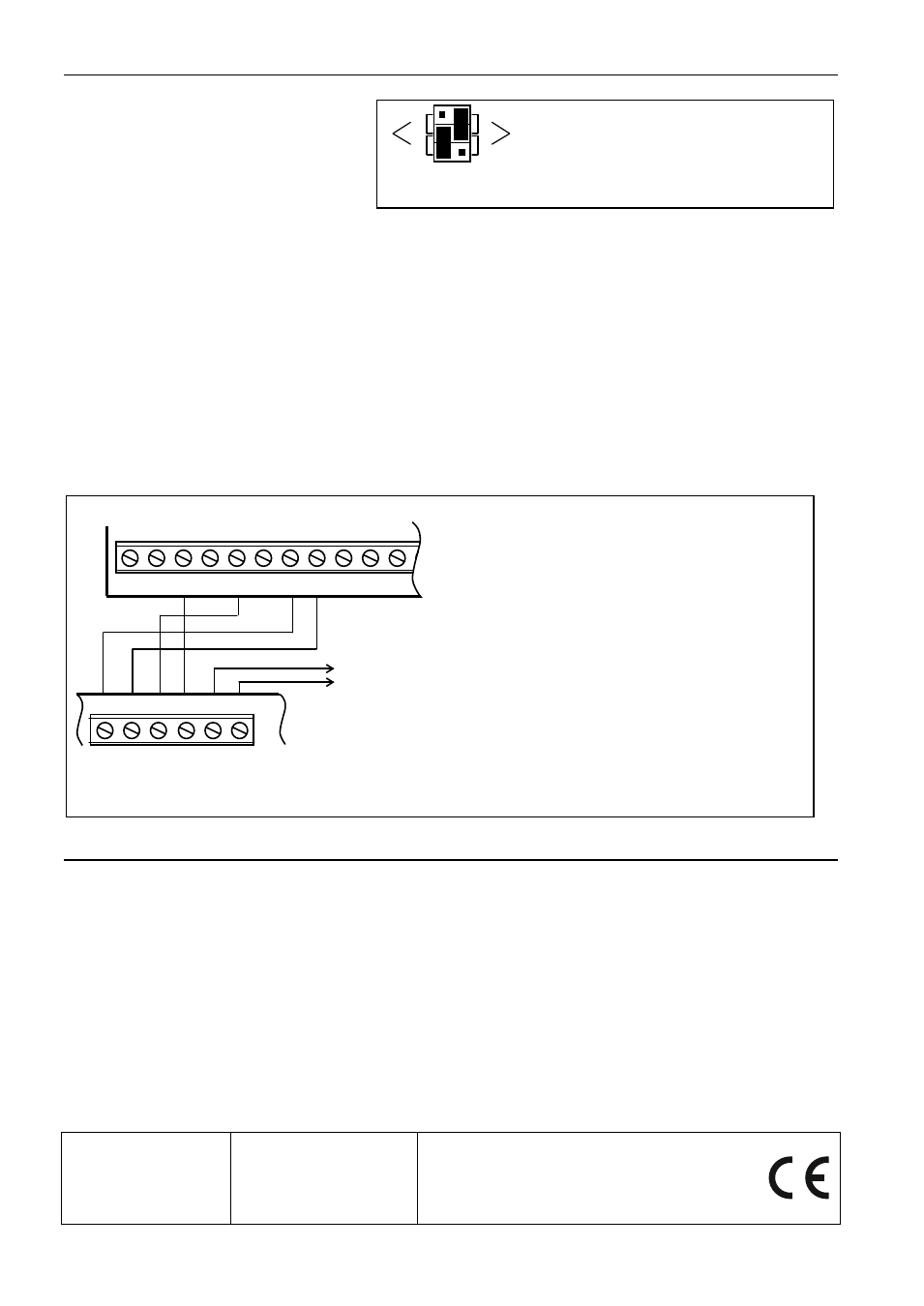

Рис. 3. Пример подключения оповещателя к выходам ПКП (силовому и слаботочному).
ОПОВЕЩАТЕЛЬ SPL-5020
SO -
оптическая сигнализация
SA -
акустическая сигнализация
TMP -
тамперная шлейф
+12V GND SO SA TMP TMP
К ТАМПЕРНОМУ ШЛЕЙФУ ПКП
OUT1 -
силовой выход, включающий звуковую
сигнализацию подачей питания +12 В
непосредственно на клемму +SA.
OUT2 -
слаботочный выход типа OC,
включающий оптическую
сигнализацию подачей питания +12 В
на клемму +SO посредством реле.
JP1 -
акустическая сигнализация
JP2 -
оптическая сигнализация
H -
активация напряжением 12 В
L -
активация замыканием на массу
JP2 JP1
H
L
A
H
L
O
Рис. 2. Установка перемычек.
