6 INT-TSI SATEL

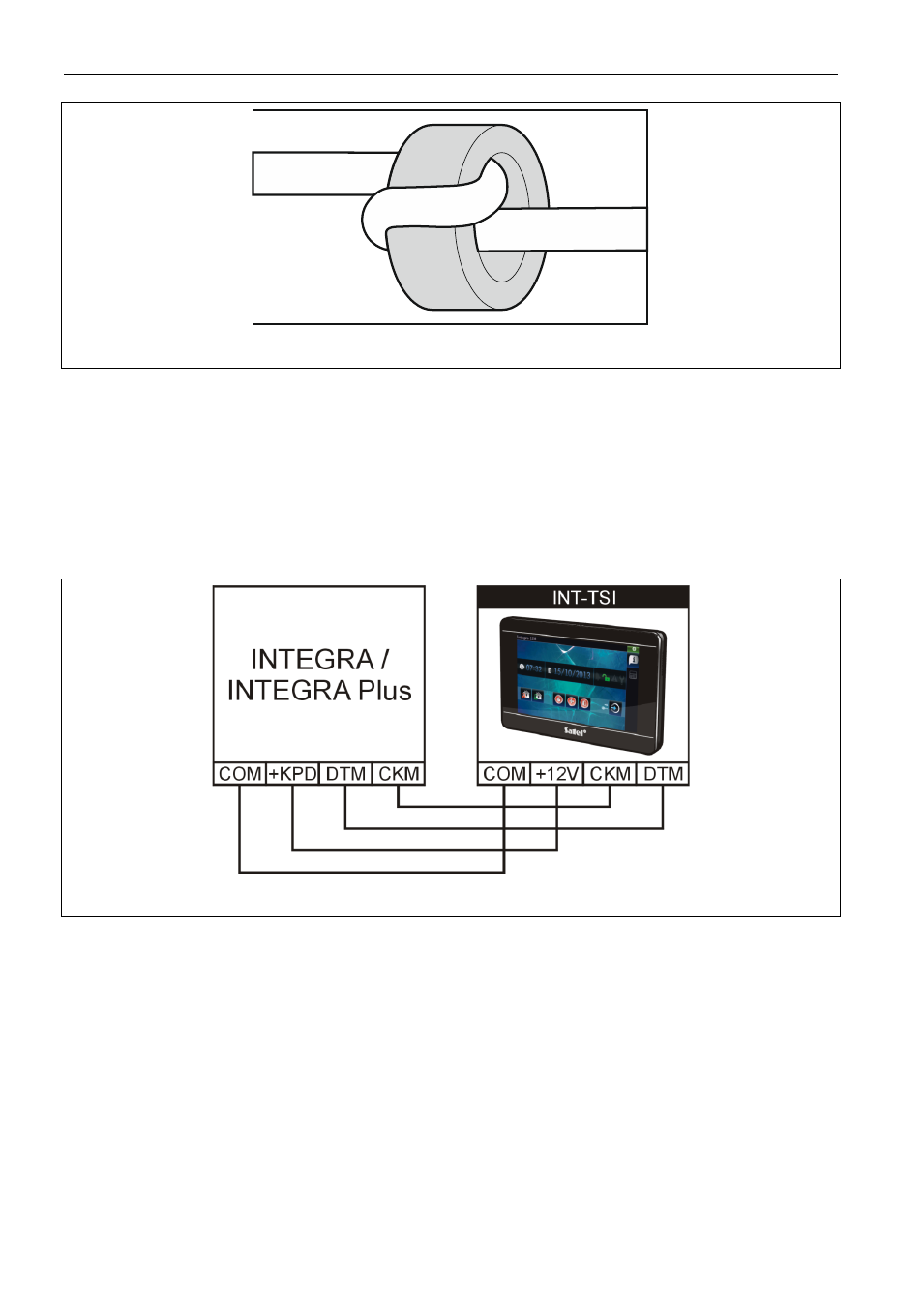

Рис. 3. Способ обмотки кабеля на ферритное кольцо.
6.
Проведите провода через отверстие в основании корпуса.
7.
С помощью шурупов и распорных дюбелей прикрепите основание корпуса к стене.
8.
Клеммы DTM, CKM и COM клавиатуры подключите к соответствующим клеммам
шины клавиатур приемно-контрольного прибора (см.: рис. 4). Для подключения
следует использовать простой неэкранированный кабель. В случае использования
кабеля типа «витая пара» следует помнить, что сигналы CKM (clock) и DTM (data)
не должны передаваться одной витой парой проводов. Провода должны
подводиться в одном кабеле. Длина проводов не должна превышать 300 м.
Рис. 4. Способ подключения клавиатуры к прибору.
9.
Подключите провода к клеммам дополнительных зон, если должны к ним
подключаться извещатели (извещатели подключаются, как к зонам на главной
плате приемно-контрольного прибора).
10.
Подведите питание к клавиатуре (клеммы +12V и COM). Питание клавиатуры может
осуществляться от главной платы приемно-контрольного прибора, модуля
расширения с блоком питания или дополнительного блока питания. Таблица
представляет требования по отношению к проводам питания (+12V и COM) в случае
использования проводов диаметром 0,5 мм.
