В зависимости от типа оповещателя:
•
оповещатели без собственного источника питания (напр., SP-500, SP-4001, SP-4003,
SPL-2010, SPW-100, SPW-210, SPW-220) –
для включения сигнализации следует
использовать силовые выходы,
•
оповещатели с собственным источником питания (напр., SP-4002, SP-4004, SP-4006,
SP-6500, SPLZ-1011, SD-3001, SD-6000) –
для включения сигнализации следует
использовать слаботочные выходы, а для осуществления питания – силовые
выходы.

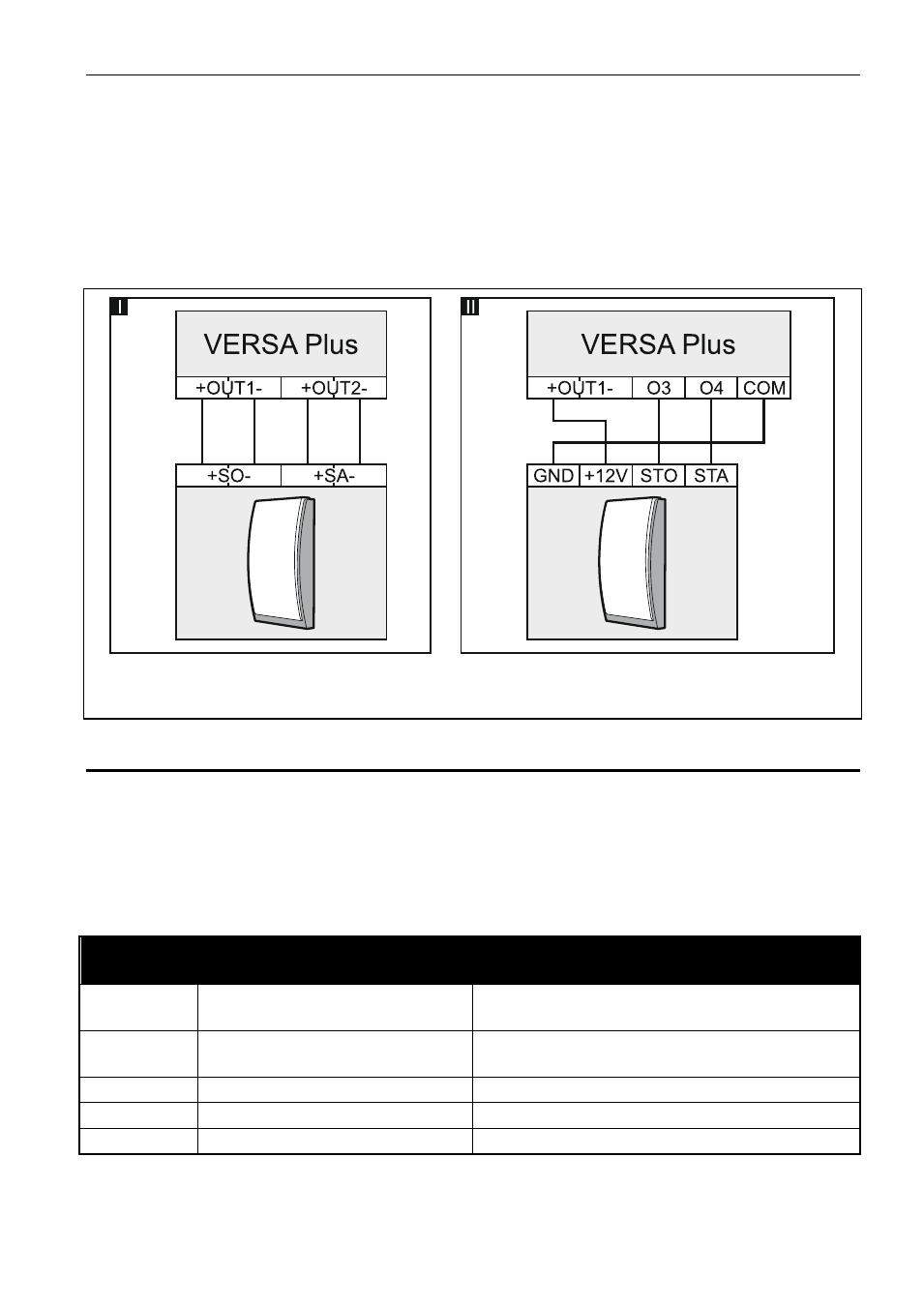

Рис. 18. Способ подключения оповещателей к выходам прибора. I – оповещатель без
собственного источника питания. II - оповещатель с собственным источником питания.
5.8
Подключение передатчика для радиомониторинга
Выходы O3 и O4 прибора могут использоваться для управления передатчиком
радиомониторинга NR2-DSC (система NEMROD – формат PC-16 OUT) компании
NOKTON. В приборе следует тогда включить общую опцию П
ЕРЕДАЧА НА
OUT
3/4
(см.: Р
УКОВОДСТВО ПО НАСТРОЙКЕ
).
В таблице 3 представлено описание контактов
разъема в передатчике NR2-DSC компании NOKTON, используемых при подключении
к прибору VERSA Plus.
Номер
контакта
Описание
Способ подключения
2
контроля наличия
переменного напряжения
подключить к клемме AC прибора
12
питание
подключить непосредственно к "+"
аккумулятора через предохранитель 2 А
13
масса (0 В)
подключить к клемме COM прибора
14
TAKT
подключить к клемме O3 прибора
15
PGM
подключить к клемме O4 прибора
Таблица 3.
